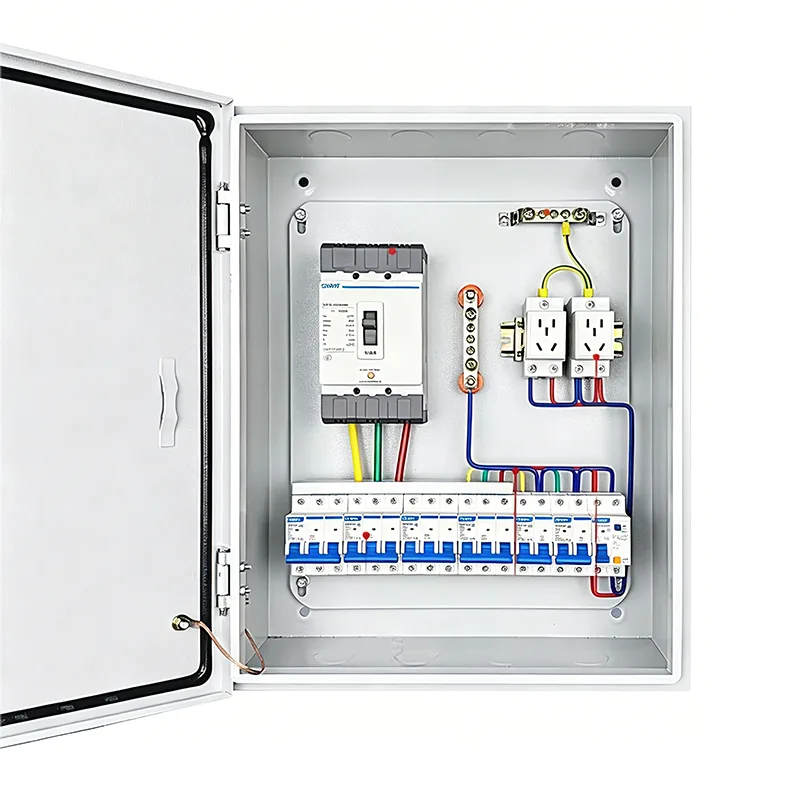

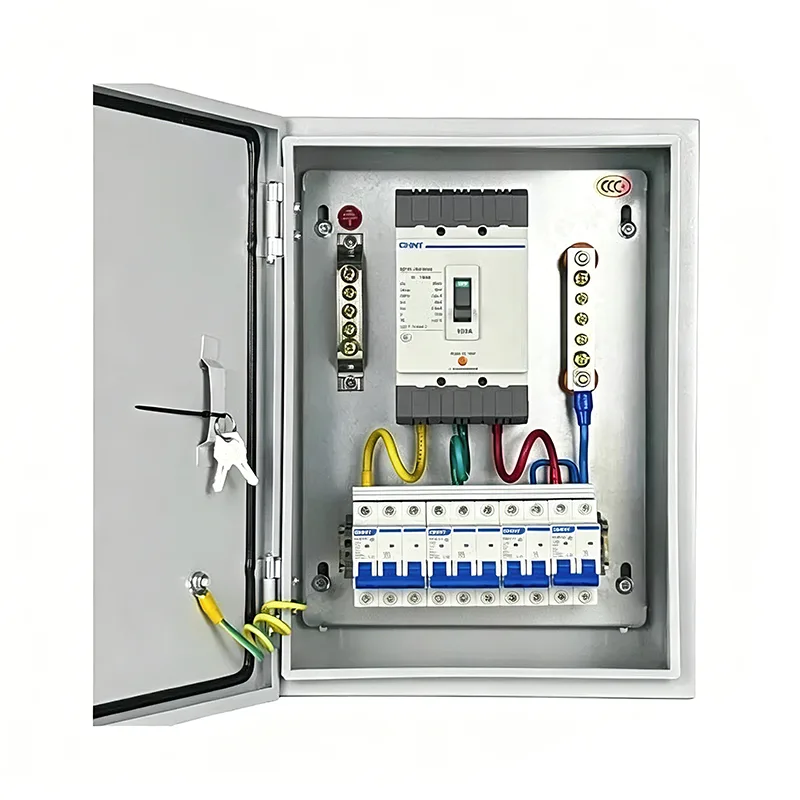

Kis komplett áramelosztó dobozok

Az áramelosztó dobozok kis készlete különböző elektromos alkatrészeket integrál egy meghatározott áramköri séma szerint, egy kis fémszekrénybe szerelve. Bár kicsi, ez egy komplett energiarendszer-egység. Ennek a terméknek a beszállítója a Shangming, emellett különféle egyéb típusú elosztószekrényeket és dobozokat is kínálunk.

A termék összetétele

A Shangming kis teljes áramelosztó doboza fejlett dizájnnal és megbízható minőséggel rendelkezik. Alkatrészek szempontjából ez a sorozat nem egyszerűen több elosztódoboz gyűjteménye, hanem egy moduláris egységgyűjtemény, amely tudományosan konfigurált elektromos rendszer logikáján, funkcionális felosztásán és telepítési koordinációján alapul.

1. Box Support System

Ez a rész felelős a doboz fizikai védelméért.

Ház: Általában hidegen hengerelt acéllemezből vagy rozsdamentes acélból készül.

Szerelősínek: Szabványos fémsínek vízszintesen elhelyezve a dobozon belül a megszakítók és egyéb alkatrészek gyors felszereléséhez.

Panel: ajtóval felszerelve; személyre szabható betekintő ablak áll rendelkezésre, amely csak a megszakító működtető fogantyúját teszi szabaddá, hogy elkerülje a feszültség alatt álló részekkel való véletlen érintkezést.

2. Elsődleges elosztórendszer

Az elsődleges elosztórendszer kezeli az áramelosztást, vezérlést és védelmet biztosítva.

Fő áramkör megszakító: Az egész doboz fő vezérlőkapcsolója, vészhelyzeti áramszünetekhez vagy karbantartáshoz használható.

Miniatűr megszakító: Túlterhelés és rövidzárlat elleni védelmet biztosít minden leágazó áramkör számára.

Maradékáram-eszköz (RCD): Figyeli az áramszivárgást, és áramütés veszélye esetén azonnal megszakítja az áramellátást.

Túlfeszültség-védő: Elnyeli a villámcsapás vagy az elektromos hálózat ingadozása által generált pillanatnyi nagyfeszültséget, védve a későbbi precíziós elektromos készülékeket.

3. Segéd- és felügyeleti rendszer

Visszajelző lámpák: piros a működést, zöld a leállást, sárga a hibát, az aktuális tápállapotot jelzi.

Mérőműszer: Kisméretű, DIN sínre szerelt energiamérő feszültség, áram vagy energiafogyasztás figyelésére.

Sorkapocs: Külső terhelőkábelek gondos csatlakoztatásához, megkönnyítve a jövőbeni karbantartást.

4. Elektromos csatlakozások és tartozékok

Gyűjtősín: Fésűs vagy villa alakú réz gyűjtősínek, amelyek helyettesítik a rendetlen jumpereket, kompaktabbá teszik a megszakítók közötti kapcsolatokat és csökkentik a hőtermelést.

Földelés és nulla gyűjtősín: dedikált rézszalagokat használ az összes áramkör nulla- és földvezetékének központi összekötésére.

Belső kábelköteg: Lángálló vezetékek, amelyek megfelelnek a jelenlegi névleges követelményeknek, kábeltálcákon keresztül vezetve, egyértelmű vezetékszám-jelöléssel.

Hogyan válasszuk ki a megfelelő komplett elosztódobozt?

A projekt elindítása előtt kulcsfontosságú a teljes elosztódoboz konfigurációjának helyes azonosítása. A nem megfelelő kiválasztás funkcionális redundanciához, elpazarolt költségekhez, telepítési nehézségekhez vagy korlátozott jövőbeni bővítéshez vezethet.

1. lépés: Határozza meg az alkalmazási forgatókönyveket és a terhelési jellemzőket

Kérjük, erősítse meg a következő kérdéseket:

1. Hol fogják használni?

Beltéri szárítóműhely → IP40 elegendő

Kültéri/szivattyúház/tengerparton → IP54/IP65 védelem szükséges, anyaga rozsdamentes

2. Milyen berendezést fog működtetni?

Világítás/aljzatok: egyfázisú, alacsony áramerősség (≤32A)

Motorok/hegesztőgépek: háromfázisú, nagy áramerősség (≥32A), hőrelék/szennyeződések szükségesek

Okos eszközök: 24V DC, kommunikációs interfész szükséges

3. Szükséges-e az automatizált vezérlés?

Kézi indítás/leállítás → Alap tápegység

Automatikus logika/távfelügyelet → PLC/HMI Box szükséges

2. lépés: Számítsa ki az elektromos paramétereket és határozza meg a kapacitást

1. Teljes terhelés becslése

Sorolja fel az összes elektromos berendezés teljesítményét (kW) és üzemi feszültségét. Ha nehézségei vannak, a Shangming technikai csapata segíthet a megerősítésben.

Számítsa ki a teljes áramerősséget, figyelembe véve a Kx = 0,7–0,9 egyidejűségi tényezőt;

Példa:

3 db 5,5 kW-os motor (380 V) → Egymotoros áramerősség ≈ 11 A, teljes áramerősség ≈ 3 × 11 × 0,8 = 26,4 A;

Világítás 5kW (220V) → Áram ≈ 23A;

Fő bejövő vonal ajánlott ≥63A.

2. Elágazási kör tervezése

Minden típusú terhelésnek független áramkörrel kell rendelkeznie az interferencia elkerülése érdekében. Egyáramú áram ≤ a megszakító névleges értékének 80%-a.

A fontos berendezéseknél ajánlott külön áramkör + UPS.

3. lépés: Határozza meg a házak számát és kombinációját

Egyszerű forgatókönyv: 1 integrált ház

Közepesen összetett forgatókönyv: 2-3 tokozás

Nagy komplexitás és magas biztonsági követelmények: 3-6 tokozás

4. lépés: Válassza ki a védelmi szintet és az anyagot

A Shangming termékei IP30-tól IP66-ig terjedő védelmi szintet kínálnak, az anyagok pedig hidegen hengerelt acélt és rozsdamentes acélt tartalmaznak.

Ha biztonsági és intelligenciakövetelményei vannak, és az adott telepítési hely alapján javítani kell a jövőbeni karbantartás kényelmét, kérjük, lépjen kapcsolatba velünk. A Shangming a megvalósíthatóságot felülvizsgálja és a rajzok és műszaki követelmények alapján 1-2 munkanapon belül árajánlatot és mintát ad.

GYIK

K: Miért válasszon egy kis teljes áramelosztó dobozt egyetlen nagy szekrény helyett?

V: A kicsi, komplett elosztódobozok rugalmasan kombinálhatók különböző funkcionális szekrényekkel, a tényleges igényeknek megfelelően. Egyes kábelek és alkatrészek gyárilag előre integráltak, így a helyszíni telepítés egyszerűbb és gyorsabb, és alkalmas szűk vagy szabálytalan helyekre. A karbantartás során a funkcionális zónák egyértelműen meghatározottak, ami megkönnyíti a hibaelhárítást és a javítást.

K: Hogyan kell elvégezni a napi karbantartást és ellenőrzést?

V: Ellenőrizze az összes megszakító és mágneskapcsoló működési állapotát negyedévente, hogy megbizonyosodjon arról, hogy nincs túlmelegedés vagy kilazulás.

Rendszeresen tisztítsa meg a ház belsejében felgyülemlett port, különösen a hűtőventilátort és a szűrőket. Ellenőrizze az ajtókeret tömítéseit, hogy nem öregedtek-e és repedtek-e, és szükség esetén cserélje ki őket.

A nyomon követhetőség érdekében minden karbantartás után rögzítse az ellenőrzési eredményeket és a korrekciós intézkedéseket.
