A Wenzhou Shangming Electric Co., Ltd. a prémium elektromos berendezések vezető gyártója és szállítója.

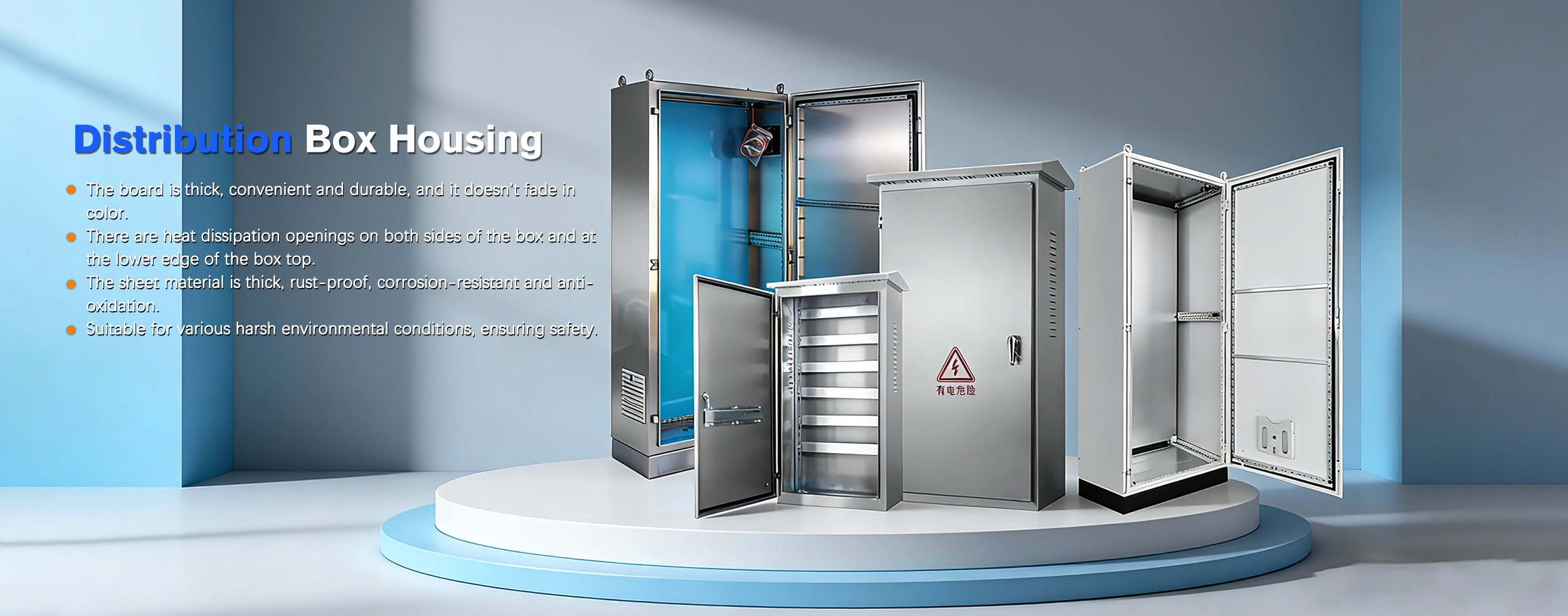

Shangmingaz elosztódobozok megbízható gyártója és szállítója. Széleskörű tapasztalatunknak köszönhetően többféle anyagból és specifikációból kínálunk termékeket, valamint egyedi igényekre szabott, személyre szabott megoldásokat is kínálunk.

Főbb jellemzők

1. Fizikai védelem: Védelmet nyújt a por, víz és idegen tárgyak behatolása ellen, miközben megakadályozza a véletlen érintkezést a személyzet és a feszültség alatt álló alkatrészek között.

2. Biztonsági szigetelés: Elszigeteli a nagyfeszültségű és erősáramú berendezéseket a működési környezettől, ezáltal csökkenti az áramütés és a tűz kockázatát.

3. Alkatrész-rögzítő platform: Az elosztódoboz burkolata DIN-sínekkel, rögzítőkeretekkel és előre fúrt furatokkal rendelkezik, amelyek megkönnyítik az alkatrészek, például a megszakítók és a villamosenergia-mérők szabványos telepítését.

4. Elektromágneses árnyékolás: Minimalizálja a külső elektromágneses interferencia hatását a belső vezérlőáramkörre.

5. Környezeti alkalmazkodóképesség: Különböző anyagok és védelmi fokozatok felhasználásával a burkolat sokféle környezetben használható, beleértve a beltéri, kültéri és ipari körülményeket is.

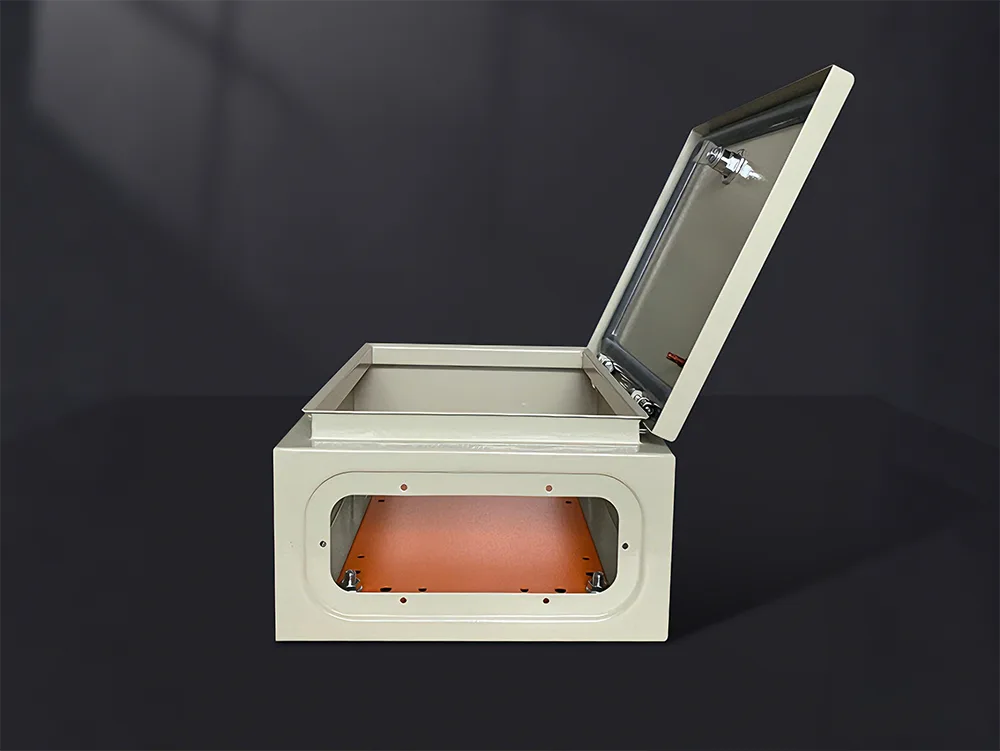

Szerkezeti elemek

Szekrény ajtó: Átlátszó és tömör ajtóval kapható; egyéni konfigurációk állnak rendelkezésre a Shangmingtól.

Szerelőlap: Az alkatrészek belső rögzítésére használt fémlemez; levehető, hogy megkönnyítse a szekrényen kívüli összeszerelést.

Kiütések: Előre lyukasztott kábelbemeneti portok, amelyeket különféle átmérőjű kábelek fogadására terveztek.

Tömítő tömítés: Rendkívül rugalmas tömítés, amely az ajtópanel kerületét béleli, amely kritikus eleme a megadott IP védettség biztosításának.

Földelő csavar: Alapvető fontosságú annak biztosításához, hogy a fémház megbízhatóan földelve legyen, megakadályozva ezzel, hogy a ház elektromos feszültség alá kerüljön.

Alkalmazási forgatókönyvek

I. Kisfeszültségű áramelosztó rendszerek építése

Elosztódoboz-házaink elosztódobozként szolgálnak kereskedelmi épületekhez, lakóépületekhez és közterületi áramelosztáshoz.

Szerelési platformként szolgálnak az olyan alkatrészekhez, mint a megszakítók és a hibaáram-kapcsolók, megkönnyítve a szabványos vezetékezést és a biztonsági védelmet, miközben javítják az áramelosztó rendszer általános tisztaságát és biztonságát.

II. Ipari berendezések és automatizálás vezérlése

Gépek vezérlődobozaiként, automatizált gyártósorok vezérlőszekrényeiként és PLC vezérlőrendszerek burkolataként funkcionálnak.

Belül olyan alkatrészeket tartalmaznak, mint a kontaktorok, relék és vezérlőmodulok, amelyek megvédik az elektromos berendezést a portól és az olajszennyeződéstől, miközben megkönnyítik a berendezések integrációját és karbantartását.

III. Kültéri áramelosztási és mérnöki projektek

Ideiglenes kültéri tápegységként, építkezési áramelosztó egységként és útvilágítási vezérlődobozként szolgálnak.

Ha ezekhez az alkalmazásokhoz testreszabott termékre van szüksége, javasoljuk, hogy válasszon magas védelmi besorolást (pl. IP54 / IP65), hogy biztosítsa a vízzel, porral és esővel szembeni ellenállást.

IV. Fotovoltaikus és új energiarendszerek

A Shangming burkolatokat kínál ehhezPV kombináló dobozok, rácsra kötött PV szekrények és vezérlődobozok energiatároló rendszerekhez.

Az új energetikai berendezések alapházaként ezek a házak védelmet, szigetelést és felszerelési helyet biztosítanak, támogatva a hosszú távú kültéri működés követelményeit.

V. Kommunikáció és infrastruktúra

Felveheti velünk a kapcsolatot, ha személyre szabhatja a kommunikációs berendezések vezérlődobozait, az alacsony feszültségű rendszerek elosztódobozait, a megfigyelőrendszerek tápegységeit stb.

Ez biztosítja a kommunikációs tápegységek védelmét, megakadályozza a külső interferenciát és a környezeti hatásokat, és javítja a rendszer általános stabilitását.

Milyen tényezőket kell figyelembe venni az elosztódoboz házának kiválasztásakor?

1. Méretek és specifikációk

A kiválasztás során nem javasoljuk, hogy olyan burkolatot válasszon, amely pontosan illeszkedik az alkatrészekhez. A belső alkatrészek által elfoglalt terület nem haladhatja meg az alaplemez területének 80%-át. A fennmaradó 20%-ot a vezetékezésre, a hőelvezetésre és a potenciális jövőbeni bővítésre tartják fenn; ezért mindig hagyjon némi mozgásteret a választásban.

A mélység tekintetében figyelembe kell venni a megszakítók (beleértve azok működtető fogantyúit), a vezetékcsatornák és magának a szekrényajtónak együttes mélységét. Ez különösen kritikus a nagyáramú, öntött házas megszakítók esetében, amelyeknek jelentős mélységi követelményei vannak; ennek figyelmen kívül hagyása megakadályozhatja az ajtó megfelelő záródását.

2. Védelmi besorolás (IP-kód)

Kérjük, válassza ki a megfelelő védelmi fokozatot a telepítési környezet súlyossága alapján:

Beltéri irodák/folyosók: IP30 – IP40 elegendő.

Ipari műhelyek: IP54 ajánlott a por és a fröccsenő víz elleni védelem érdekében.

Kültéri/fotovoltaikus rendszerek: az IP65 vagy magasabb besorolás kötelező, és az ajtóvarratokat folyamatos, integrált tömítőtömítéssel kell ellátni.

3. Anyag- és korrózióállóság

Hidegen hengerelt acél: A legsokoldalúbb lehetőség, amely a legtöbb száraz, beltéri környezethez megfelelő.

Rozsdamentes acél (304/316): Alkalmas gyógyszerészeti, élelmiszer-feldolgozási és tengerparti környezetben, ahol magas a sópermet. A 316 rozsdamentes acél kiváló korrózióállóságot biztosít a 304-hez képest.

4. Hőkezelés

A hőkezelés gyakran figyelmen kívül hagyott szempont a nagy teljesítményű elosztódobozoknál. Javasoljuk, hogy a következő forgatókönyvek alapján válassza ki:

Passzív hűtés: Ha a házban felszabaduló hő minimális, akkor a teljesen zárt burkolat megfelelő.

Aktív hűtés: Ha a burkolat olyan alkatrészeket tartalmaz, mint például változtatható frekvenciás hajtások (VFD), lágyindítók vagy nagyáramú mágneskapcsolók, akkor szellőztető lamellákkal ellátott burkolatot kell választani. Bizonyos esetekben előfordulhat, hogy olyan modellt kell választania, amelyen előre fúrt rögzítőfuratok találhatók az axiális hűtőventilátorhoz.

Napfény elleni védelem: Kültéri burkolatokhoz kettős tetőszerkezetet javasolunk, hogy a közvetlen napfény ne okozza a belső hőmérséklet egekbe emelkedését.

5. Könnyű telepítés és kezelés

Ajtónyitási irány: Határozza meg, hogy a balra vagy jobbra nyíló ajtó kényelmesebb-e a beszerelés helyén rendelkezésre álló hely miatt. A Shangming némelyik csúcskategóriás burkolata megfordítható ajtókkal rendelkezik (beállítható úgy, hogy balról vagy jobbról nyíljon).

Kábel bemenet/kilépés: Ellenőrizze, hogy a kábelek a burkolat tetejéről vagy aljáról kerülnek-e be és jönnek-e ki. Javasoljuk, hogy válasszon egy eltávolítható karimás lemezzel ellátott házat; A kábelbevezető lyukak a karimalemezbe fúrása nagyobb rugalmasságot és kiváló tömítést biztosít, mint a közvetlenül a házba fúrás.

Zár típusa: Szabványos ipari háromszög alakú zár, kulcsos süllyesztett zár vagy tűzbiztonsági bütykös zár.

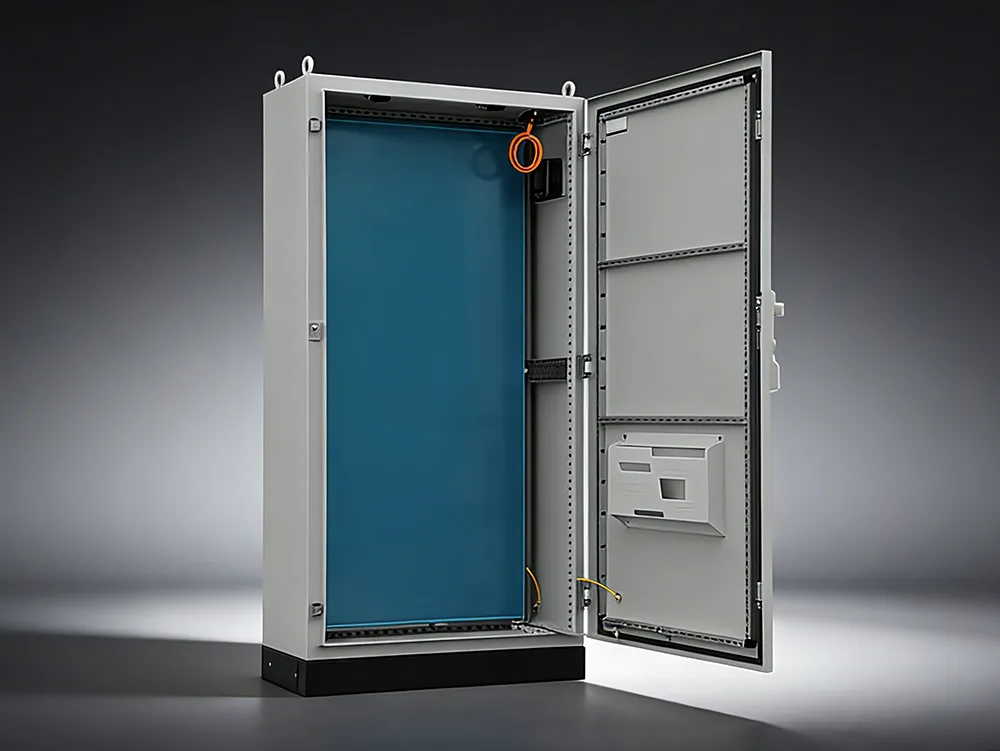

A különféle típusok mellettelosztódobozok, A Shangming padlón álló elosztó szekrényeket is kínál, amelyek kiváló minőségű termékkínálatunk kulcsfontosságú elemei. Válasszon minket hosszú távú beszállítóként, hogy élvezze az egyablakos személyre szabott megoldásokat és a közvetlen gyári árakat.

Főbb jellemzők

Nagy teherbíró képesség: Padlón álló áramelosztó szekrényeinkhez jellemzően 2,0 mm-es vagy nagyobb vastagságú hidegen hengerelt acéllemezeket használunk, amelyeket hegesztéssel vagy összeszereléssel alakítanak ki. Ez a robusztus felépítés lehetővé teszi, hogy a szekrény biztonságosan meg tudja tartani a nehéz keretes megszakítókat, a nagy keresztmetszetű rézsíneket és a transzformátorkábeleket.

Moduláris kialakítás: A belső tér moduláris furatmintázattal rendelkezik, amely lehetővé teszi a kereszttartók és a rögzítőlapok rugalmas beállítását az egyedi igényeknek megfelelően. Ez a kialakítás megkönnyíti a kényelmes frissítéseket és bővítéseket, amikor csak szükséges.

Szellőztetés és hőelvezetés: Tekintettel a szekrényben jellemzően nagy áramerősségre, a ház tetején elszívó nyílásokkal, alul pedig légbeszívó nyílásokkal van felszerelve a hatékony légáramlás biztosítása érdekében. Ezenkívül az ügyfelek egyéni konfigurációt is kérhetnek, hogy levegős hűtési rendszert integráljanak a termékbe.

Közös kabinet-osztályozások

Szerkezeti formájuk alapján a padlón álló szekrények elsősorban két nagy kategóriába sorolhatók:

1. Rögzített típus

Jellemzők: A belső alkatrészek mereven, tartókonzolokon keresztül vannak rögzítve; bekötés után nem mozgathatók.

Alkalmazások: Egyszerű szerkezet és alacsony költség; jellemzően olyan környezetben használatos, ahol a folyamatos tápellátásra vonatkozó követelmények nem túl szigorúak.

Reprezentatív modell: GGD típusú AC alacsony feszültségű áramelosztó szekrény.

2. Kihúzható típus / Kivehető típus

Jellemzők: Minden egyes áramkör egy különálló, független fiókegységben található.

Alkalmazások: Rendkívül kényelmes karbantartáshoz. Ha egy adott áramkör meghibásodik, a megfelelő fiók egyszerűen kihúzható és újra cserélhető anélkül, hogy meg kellene szakítani a fő tápellátást.

Reprezentatív modellek: GCK, GCS és MNS típusú fejlett áramelosztó szekrények.

Padlón álló és falra szerelhető elosztódobozok: mi a különbség?

Termékválasztási és konfigurációs javaslatok

Az Ön konkrét projektkövetelményei alapján, az értékesítés előtti szakaszban,Shangmingjavasolni fogja az Ön számára legmegfelelőbb konfigurációt. Általánosságban elmondható, hogy az általunk leggyakrabban támogatott alkalmazási forgatókönyveket az alábbiakban soroljuk fel, és a megfelelő konfigurációs javaslatokkal együtt.

1. Ipari fő áramelosztás

Ajánlott konfiguráció:

Szekrény méretei: 1800–2200 mm (H) × 600–1000 mm (Sz) × 600–1000 mm (Mé)

Anyaga: hidegen hengerelt acéllemez (≥1,5 mm)

Védettség: IP30 / IP40

Felépítés: Egyszekrényes vagy összekapcsolt szekrények (moduláris/osztható)

Belső: ACB / MCCB + gyűjtősín rendszer beépítésére tervezték

2. Nagyáramú / fő bejövő vonali rendszerek

Ajánlott konfiguráció:

Szélesség: ≥800mm

Mélység: ≥800mm

Felépítés: Kétajtós vagy többajtós kivitel

Belső tér: Támogatja a nagyáramú réz gyűjtősíneket; fenntartott helyet tartalmaz a felső vagy az alsó kábelbevezetéshez.

3. Automatizálási vezérlő / PLC vezérlőszekrények

Ajánlott konfiguráció:

Méretek: 1600-2000 mm (H)

Anyaga: Porszórt acéllemez / Rozsdamentes acél

Védettség: IP40 / IP54

Belső: Szerelőlap + DIN sínek

4. Kültéri alkalmazások

Ajánlott konfiguráció:

Védettség: IP54 / IP65

Anyaga: rozsdamentes acél (304/316) vagy kültéri porszórt acél

Jellemzők: Esőálló előtető + tömítőcsíkok + kondenzációgátló kialakítás

5. Erősen korrozív környezetek

Ajánlott konfiguráció:

Anyaga: 304 / 316 Rozsdamentes acél

Védettség: IP55+

Felületkezelés: Korróziógátló bevonat

Hogyan végezzünk rutin karbantartást egy padlón álló áramelosztó szekrényen?

1. Tisztítás és por eltávolítása

Száraz nem szőtt kendővel és porszívóval távolítsa el a felgyülemlett port a szekrény belsejéből; szigorúan tilos nedves ruhák használata vagy sűrített levegő közvetlen befújása.

Különös figyelmet kell fordítani a gyűjtősínek, szigetelők, megszakítók ívcsatornáinak és szellőzőcsatornáinak tisztítására.

2. Elektromos csatlakozások meghúzása

Vizsgálja meg az összes csavarozott csatlakozási pontot, hogy nincs-e laza; nyomatékkulcs segítségével húzza meg őket újra a megadott nyomatékértékekre.

Ha oxidáció vagy ívív sérülés jeleit észleli, a kapcsokat polírozni vagy ki kell cserélni.

3. Alkatrészek funkcionális tesztelése

Áramköri megszakítók: Ellenőrizze, hogy a kézi nyitás és zárás zökkenőmentes-e, és hogy a kioldó mechanizmus reagál-e.

Kontaktorok/relék: Ellenőrizze az érintkezők állapotát, hogy nincs-e kopás, és ellenőrizze, hogy a tekercs ellenállása a normál tartományon belül van-e.

Kondenzátorok: Ellenőrizze, hogy nincs-e jele kapacitásromlásra, kidudorodásra vagy elektrolitszivárgásra.

SPD-k (Túlfeszültség-védelmi eszközök): Ellenőrizze, hogy az állapotjelző ablak zöld-e, és hogy a romlásjelző nem vált-e ki.

4. Szigetelési teljesítmény vizsgálata

Használjon 500 V-os vagy 1000 V-os megohmmérőt a következők mérésére és megerősítésére:

Fázisok közötti szigetelési ellenállás: ≥ 1 MΩ;

Fázis-föld szigetelési ellenállás: ≥ 1 MΩ;

Ha a mért értékek e szabványok alá esnek, vizsgálja meg a lehetséges okokat, például nedvesség behatolását vagy szennyeződést.

5. Mechanikai szerkezetek karbantartása

Ellenőrizze a fiókos egységek vezetősíneit és reteszelő mechanizmusait, hogy megbizonyosodjon arról, hogy nem tapadnak vagy ragadnak be. Kenje meg a mozgó részeket kifejezetten elektromos berendezésekhez tervezett zsírral.

Rendszeresen ellenőrizze az „Öt-megelőző” (reteszelő) biztonsági mechanizmusok működőképességét.

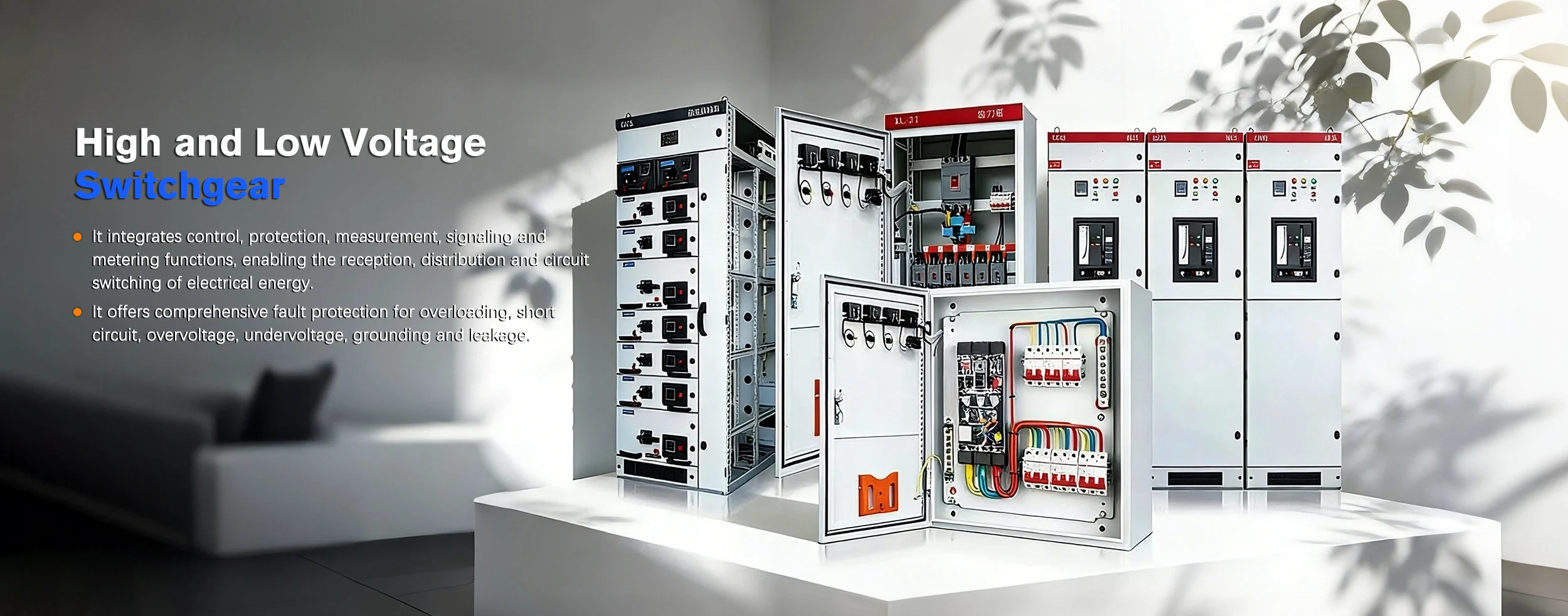

Még mindig megbízható gyártót és szállítót keres a nagy- és kisfeszültségű kapcsolóberendezésekhez? VálasszonShangming ElectricKínából. Professzionális termékeket és szolgáltatásokat kínálunk, támogatunk különféle nem szabványos testreszabási kéréseket, és személyre szabott megoldásokat kínálunk az Ön konkrét projektigényeire.

Termékkategóriák

1. Nagyfeszültségű kapcsolóberendezések

Ebbe a kategóriába tartoznak a 3 kV és 35 kV közötti és afeletti névleges feszültségű berendezések. Elsődleges feladata az elektromos energia vétele és elosztása; továbbá egy elektromos vezeték meghibásodása esetén a relé védelmi eszközökkel együtt működik, hogy gyorsan megszakítsa a több ezer ampert elérő rövidzárlati áramot.

Főbb komponensek:

Nagyfeszültségű megszakítók (vákuum vagy SF6 típusú): Mag ívoltó elemként szolgálnak.

Szakaszolók (leválasztó kapcsolók): látható fizikai légrés biztosítása a karbantartás során.

Áram/feszültség transzformátorok: A nagyfeszültségű jelek kisfeszültségű jelekké történő lebontása műszerezési és mérési célokra.

Tipikus modellek: KYN28 (fémborítású kihúzható típus), XGN (fix típusú gyűrűs főegység).

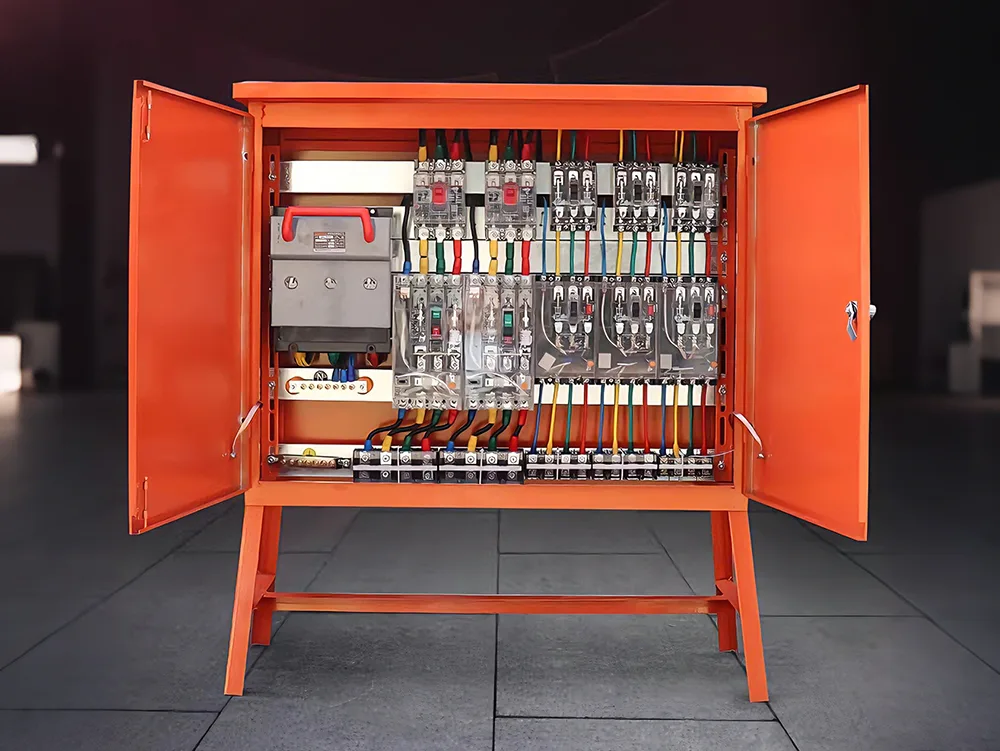

2. Kisfeszültségű kapcsolóberendezések

Ez a kategória 1000 V vagy annál kisebb névleges feszültségű berendezéseket tartalmaz. Elsődleges feladata az energiarendszeren belüli végső szakasz elosztásának kezelése. Elosztja az elektromos energiát – transzformátorokkal csökkentve – a különböző emeletekre, gyártósorokra vagy elektromos meghajtású berendezésekre.

Főbb komponensek:

Levegő megszakítók (ACB): Fő bejövő vonalakhoz vagy nagy kapacitású kimenő vonalakhoz használják.

Molded Case Circuit Breakers (MCCB): Leágazó áramkörök védelmére szolgál.

Kondenzátorkompenzációs szekrények: A rendszer teljesítménytényezőjének javítására és az áramköltségek csökkentésére használják.

Tipikus modellek:GGD (fix típus), GCK/GCS/MNS (Kihúzható/fiókos típus).

Nagyfeszültségű és alacsony feszültségű sorozat: Összehasonlítás

Alkalmazási forgatókönyvek

Magas és alacsony feszültségű kapcsolókészülékeink széles körben elterjedtek, és gyakran egyidejűleg, egyetlen beállításon belül telepíthetők különböző funkciók ellátására. Személyre szabhat egy komplett megoldást az Ön egyedi igényei szerint.

Gyakori hibák és hibaelhárítási megoldások

A Shangming egy professzionális gyártó, amely átfogó értékesítés utáni műszaki támogatási szolgáltatásokat nyújt. Ezen túlmenően termékeink szállítása mellett teljes körű ellenőrzési dokumentációt, valamint üzemeltetési és karbantartási útmutatót biztosítunk. Az alábbiakban összeállítottuk a gyakori problémák listáját referenciaként.

1. A nagyfeszültségű kapcsolóberendezésekkel kapcsolatos gyakori problémák

1. tünet: Részleges kisülés és sziszegő zajok

Okok: Nedvesség behatolása a szigetelőelemekbe; felületi por felhalmozódása, amely kúszó kisüléshez vezet; vagy a gyűjtősín csatlakozási pontjain lévő sorja által okozott koronakisülés.

Megoldások:

1. Környezetvédelem: Ellenőrizze, hogy a szekrény belsejében lévő fűtő- és páramentesítő egységek megfelelően működnek-e.

2. Feszültségmentes tisztítás: Törölje le a szigetelőket és a perselyeket vízmentes alkohollal.

3. Ultrahangos érzékelés: Működés közben használjon részleges kisülési érzékelőt a kisülési forrás pontos helyének meghatározásához.

2. tünet: A nagyfeszültségű megszakító nem csukódik vagy nyílik

Okok: Sérült energiatároló motor; kiégett vezérlő áramkör (záró/nyitó tekercsek); vagy a kiszáradt kenőanyag miatti mechanikus csatlakozási görcsök.

Megoldások:

Másodlagos áramkör ellenőrzése: Mérje meg a záró és nyitó tekercs ellenállását, és győződjön meg arról, hogy a segédtápfeszültség a normál tartományon belül van.

Mechanikai kenés: Vigyen fel újra speciális, alacsony hőmérsékletű kenőanyagot a mechanikus sebességváltó alkatrészeire.

2. Gyakori problémák a kisfeszültségű kapcsolóberendezésekkel kapcsolatban

1. tünet: Rendellenes hőmérséklet-emelkedés a levegő áramkör-megszakítókban (ACB)

Okok: Elégtelen érintkezési nyomás vagy oxidáció az elsődleges dugaszolható érintkezőknél; laza gyűjtősín csavarok.

Megoldások:

Hőmérséklet figyelése: Használjon infravörös hőkamerát az érintkezők és csatlakozási pontok átvizsgálásához.

Érintkezők karbantartása: Áramtalanítsa a rendszert, húzza ki az ACB-t, tisztítsa meg az érintkezők minden oxidációs rétegét, és kenje be az elektromos érintkezők zsírját.

2. tünet: Kidudorodó vagy elszakadt kondenzátorok a meddőteljesítmény-kiegyenlítő szekrényekben

Okok: Túl sok harmonikus tartalom a rendszerben; vagy a kondenzátorok gyakori kapcsolási műveletei által okozott túlmelegedés.

Megoldások:

Kondenzátorcsere: Azonnal cserélje ki a kidudorodó kondenzátorokat, hogy megakadályozza az elektrolit szivárgását, ami rövidzárlathoz vezethet.

Soros reaktorok telepítése: Szereljen be soros reaktorokat a kompenzációs áramkörbe a harmonikusok elnyomása érdekében.

3. Általános hibák

Tünet: Páralecsapódás – a szekrény belső falain képződő vízcseppek és a szigetelőelemek felületén látható átcsapódási nyomok jellemzik.

Megoldás:

Tömítés: A kábelbevezető nyílásokat a szekrény alján teljesen le kell zárni tűzgátló gitt segítségével, hogy megakadályozzák a nedvesség bejutását a kábelárokból.

Intelligens frissítés: Kondenzációs párátlanítóval párosított automatizált hőmérséklet- és páratartalom-figyelő rendszer telepítése a hagyományos fűtőpanelek helyére.
