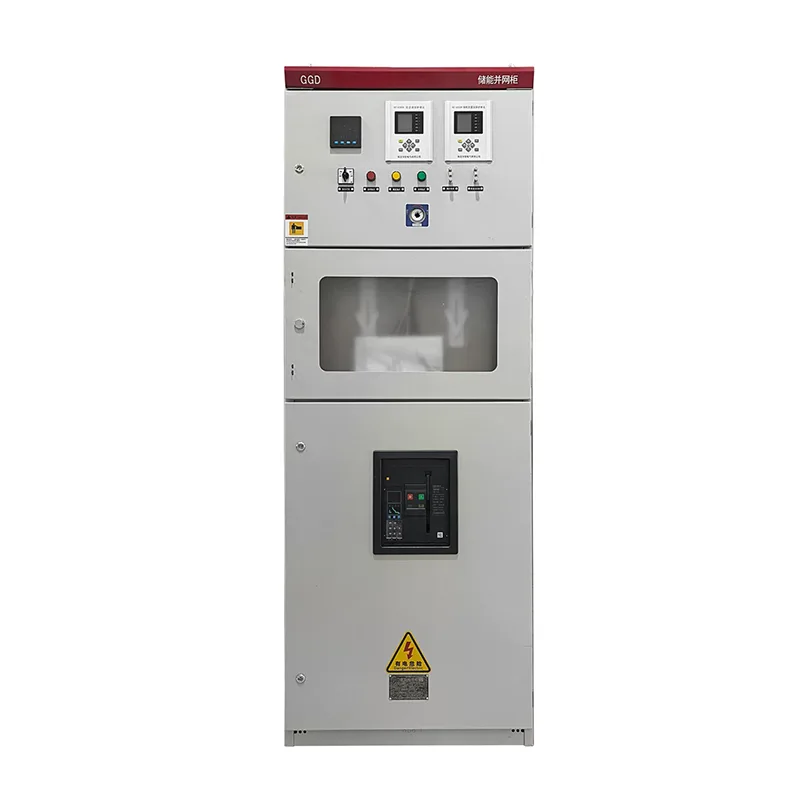

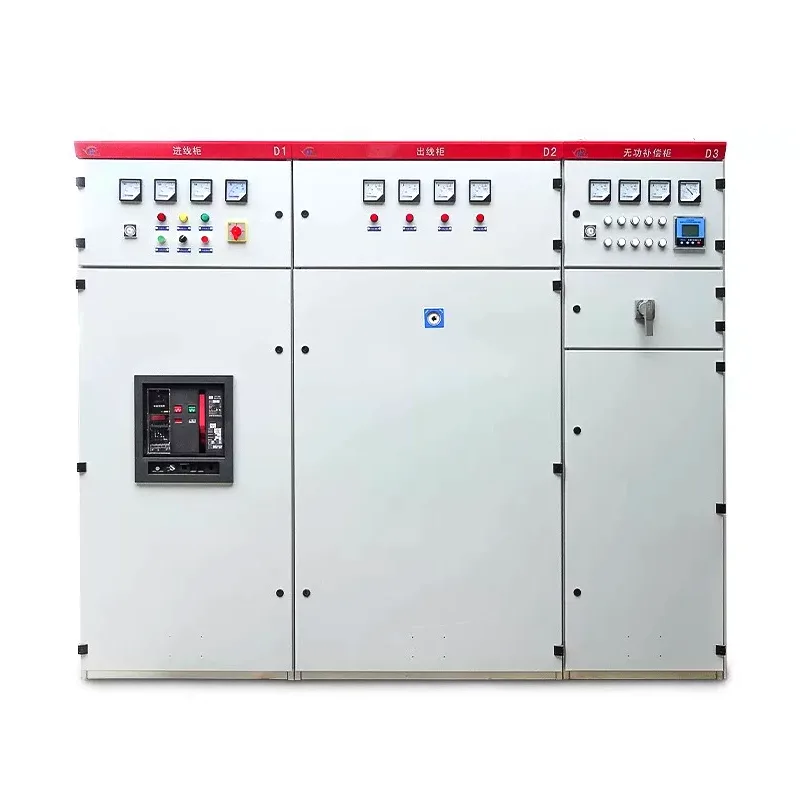

GGD AC kisfeszültségű kapcsolóberendezés

A GGD AC alacsony feszültségű kapcsolóberendezés egy széles körben használt kisfeszültségű teljes áramelosztó egység. Nagy megbízhatósággal, egyszerű telepítéssel és karbantartással, valamint versenyképes árral büszkélkedhet, ami segít költségmegtakarításban. Válassza a Shangmingot bizalommal beszállítónak, és gondtalan, egyablakos szolgáltatást kap.

Mi az a GGD AC kisfeszültségű kapcsolóberendezés?

A GGD AC kisfeszültségű kapcsolóberendezés egy kiforrott és széles körben használt kisfeszültségű váltakozó áramú elosztóberendezés, amelyet gyakran használnak fő áramelosztó vagy alelosztó berendezésként az energiaelosztó rendszerekben. Ez egy olyan termék is, amelyet a Shangming ömlesztve tud szállítani.

A GGD egy általános és kiforrott kisfeszültségű kapcsolóberendezés-modell. Az "alacsony feszültség" azt jelzi, hogy ezt a terméket alacsony feszültségű áramelosztásra használják, például AC 380V/400V. Az áramelosztó rendszer biztonságos és stabil működése érdekében megszakítókat, gyűjtősíneket, védelmi és vezérlőelemeket integrál.

Műszaki jellemzők

Szekrény felépítése: A GGD AC kisfeszültségű kapcsolóberendezés általános célú szekrénykialakítást alkalmaz, hidegen alakított acélprofilokból részleges hegesztéssel összeszerelve. Ez nagy merevségű és teherbíró szekrényt eredményez.

Moduláris felépítés: A szekrényváz alkatrészeket és a speciális tartozékokat egy acélszelvény-alközpont szállítja, biztosítva a szekrény nagy pontosságát és minőségét.

Hőelvezető rendszer: A szekrény különböző számú szellőzőnyílással rendelkezik mind a tetején, mind az alján. Amikor a belsejében lévő elektromos alkatrészek hőt termelnek, a meleg levegő felemelkedik, és a felső réseken keresztül távozik, míg a hideg levegő az alsó réseken keresztül jön vissza, természetes légáramlást hozva létre.

Védettség: A szabványos konfiguráció általában IP30. Az IP40 testreszabható a környezetvédelmi követelményeknek megfelelően. Kérjük, forduljon Shangminghoz a részletekért; műszaki csapatunk elvégzi a testreszabás előtti elemzést.

Miért válassza a GGD AC alacsony feszültségű kapcsolóberendezést?

Gazdaságosság: A kihúzható kapcsolóberendezésekhez képest a GGD AC kisfeszültségű kapcsolóberendezések felépítése egyszerűbb, kiküszöböli az összetett fiókreteszelő mechanizmusokat és a drága csatlakozókat, ami 30-50%-kal alacsonyabb költséget eredményez. Ezen túlmenően alkatrészei rendkívül sokoldalúak, és könnyen beszerezhetők a pótalkatrészek.

Intuitív kezelés és karbantartás: A GGD rögzített szerkezete minden csatlakozási pontot és vezetéket jól láthatóvá tesz, megkönnyítve az ellenőrzéseket. Összehasonlítva a fiókos kapcsolóberendezések rossz csatlakozóérintkezőjének vagy ívképzésének potenciális kockázatával, a rögzített csavarkötésű csatlakozások nagyobb megbízhatóságot kínálnak a hosszú távú működés során.

Nagy megszakítási kapacitás: Névleges rövidzárlati megszakítóáram 50 kA-ig.

Jó dinamikai és hőstabilitás: Ez a kapcsolóberendezés ellenáll a rövidzárlati áramok által keltett mechanikai igénybevételnek és hősokknak.

Alkalmazási forgatókönyvek

A GGD AC alacsony feszültségű kapcsolóberendezések magas költséghatékonysága és kiforrott technológiája az oka annak, hogy sok vásárló választja őket. Azok a projektek, amelyekben a leggyakrabban együttműködtünk:

Alállomások és erőművek: A GGD 380 V névleges üzemi feszültségű AC 50 Hz-es áramellátó rendszerekben használható teljesítményátalakításra.

Ipari vállalatok: Felelős a nagy motorok vezérléséért, áramelosztásáért és világításáért.

Épületek: Fő elosztó helyiségek kereskedelmi komplexumokban és lakónegyedekben.

Kondenzátor kompenzáció: Általánosan használt meddőteljesítmény-kompenzáció az energiaellátó rendszerekben, azaz a GGD típusú kompenzációs szekrényekben.

Rendelési információk

Ha biztos benne, hogy GGD szekrényeket kell rendelnie, kérjük, azonnal lépjen kapcsolatba a Shangminggel, és adja meg a következő információkat:

Fő kapcsolási rajz (egy áramkör): Meg kell határoznunk a belső megszakítók és gyűjtősínek elrendezését.

Kiegészítő kapcsolási rajz (második áramkör): Vezérlési logika, jelzőlámpák és műszerkövetelmények.

Alkatrészlista: Megadja-e az adott márkájú megszakítót, például Schneider, ABB, Chint stb.

Szekrény színe: Az alapértelmezett világosszürke (RAL 7035), testreszabható.

GYIK

K: Milyen méretű megszakító telepíthető a GGD szekrénybe?

V: A GGD szekrények nagyon nagy teherbíró képességgel rendelkeznek. A fő bejövő vezetékben univerzális megszakítók helyezhetők el 3150A-ig vagy akár 4000A-ig. A kimenő vonalak rugalmasan, igény szerint öntött házas megszakítókkal rendezhetők.

Megjegyzés: A testreszabás során meg kell adnia velünk a gyűjtősín specifikációit, hogy a réz gyűjtősín keresztmetszete megfeleljen a névleges áram hőmérséklet-emelkedési követelményeinek.

K: Mennyire hatékony ez a szekrény a por és a nedvesség megelőzésében?

V: A szabványos GGD szekrény IP30 védettséggel rendelkezik.

Poros gyárakban vagy nedves pincékben a besorolás IP40-re növelhető tömítőcsíkok és védőpanelek hozzáadásával.

Mivel azonban természetes szellőzőcsatornákra támaszkodik, a túl magas IP-besorolás befolyásolja a hőelvezetést; egyensúlyt kell teremteni a védelem és a hőleadás között.

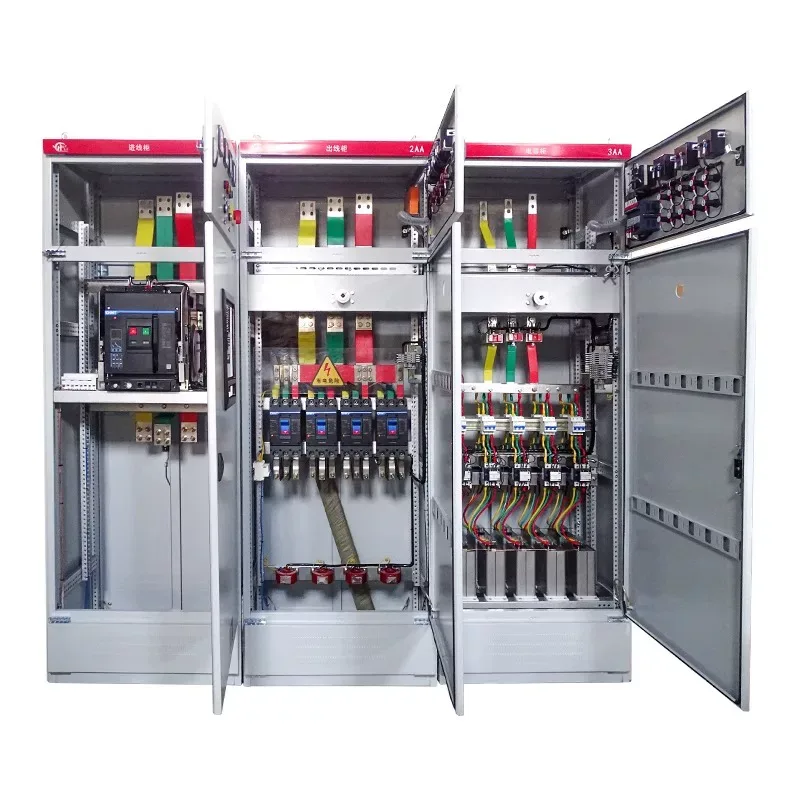

K: A GGD szekrényben lévő gyűjtősíneket vízszintesen vagy függőlegesen helyezik el?

V: A GGD szekrények általában vízszintes gyűjtősín-elrendezést használnak a tetején.

Ez az elrendezés nemcsak a szekrények dinamikus stabilitását növeli, hanem több GGD szekrény vízszintes csatlakoztatását is megkönnyíti.
