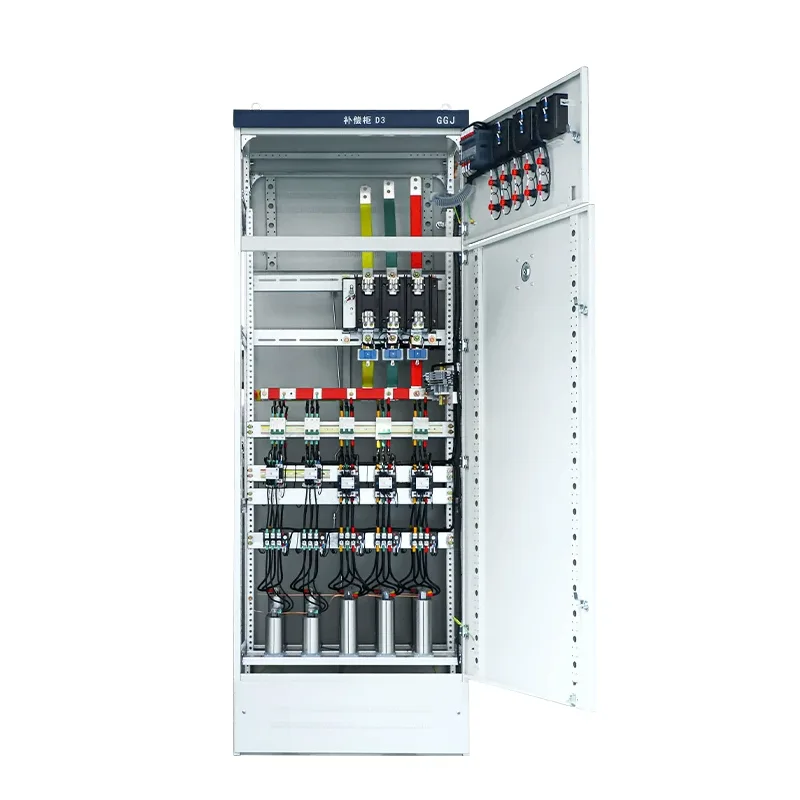

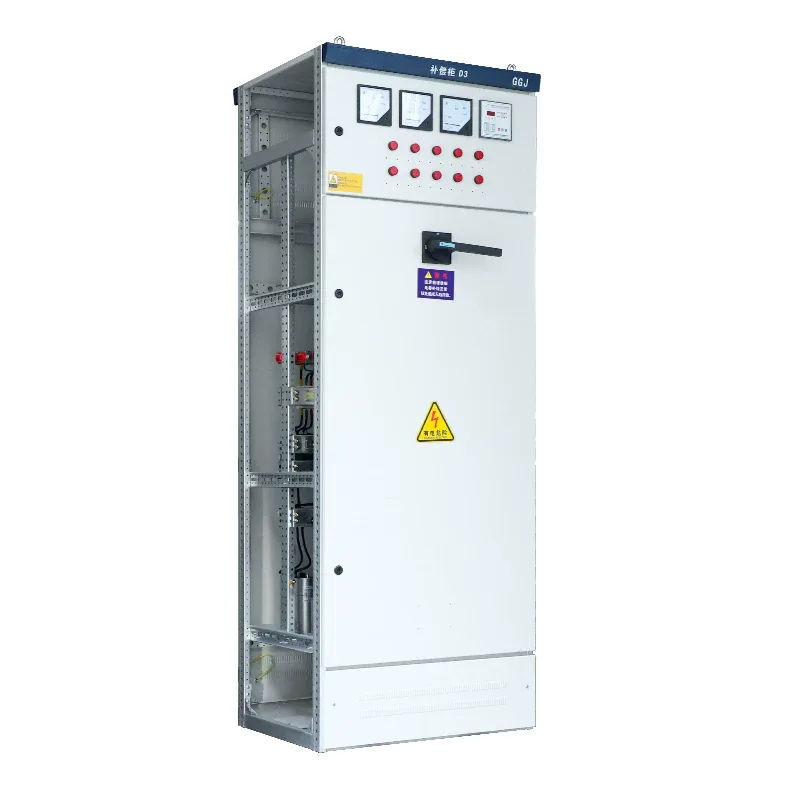

GGJ kisfeszültségű meddőteljesítmény-kiegyenlítő szekrény

A GGJ kisfeszültségű meddőteljesítmény-kompenzációs szekrény a Shangming által kínált általános modellek egyike. Gyárként a terméket közvetlenül Önnek kínáljuk versenyképes áron. Ez a termék javíthatja a teljesítménytényezőt, energiát takaríthat meg és csökkentheti a fogyasztást, valamint javíthatja az elektromos hálózat működésének minőségét.

Alapvető működési elv

A GGJ kisfeszültségű meddőteljesítmény-kiegyenlítő szekrény alapvető feladata, hogy a kondenzátorok által generált vezetőáramot az induktív terhelések által generált késleltető áram felhasználásával, meghatározott logikával és lépésekkel ellensúlyozza.

1. Valós idejű felügyelet: Az intelligens vezérlő mintát vesz a rendszer feszültségéből, áramerősségéből és teljesítménytényezőjéből (cosφ);

2. Igény megítélése: Ha cosφ < beállított érték (tipikusan 0,92–0,95), kompenzáció indul;

3. Automatikus kapcsolás: A kondenzátor bankok az előre beállított stratégiák szerint kapcsolódnak be (ciklikus/kódolt/fuzzy vezérlés);

4. Nulla-keresztezéses kapcsolás (opcionális): A tirisztoros kapcsolók (TSC) nulla bekapcsolási áram kapcsolást biztosítanak, meghosszabbítva a kondenzátor élettartamát.

Miért van szükség GGJ kompenzációs szekrényekre?

A legtöbb ipari terhelés, mint például a motorok, transzformátorok és hegesztőgépek, induktív terhelés. Ezek az eszközök nemcsak aktív energiát fogyasztanak, hanem jelentős mennyiségű meddőteljesítményt is a mágneses tér létrehozásához.

Kompenzáció nélkül a teljesítménytényező csökken (0,9 alá), ami nagy feszültségingadozásokhoz vezet az elektromos hálózatban, elpazarolt transzformátorkapacitáshoz, és még az áramszolgáltatótól is bírságolható.

GGJ kisfeszültségű meddőteljesítmény kompenzáló szekrény beépítése után, kondenzátorok bekötésével az induktív terhelés által igényelt meddőáram keletkezik, így javul a fővezeték teljesítménytényezője (jellemzően 0,92 és 0,98 között van beállítva).

Alapkomponensek

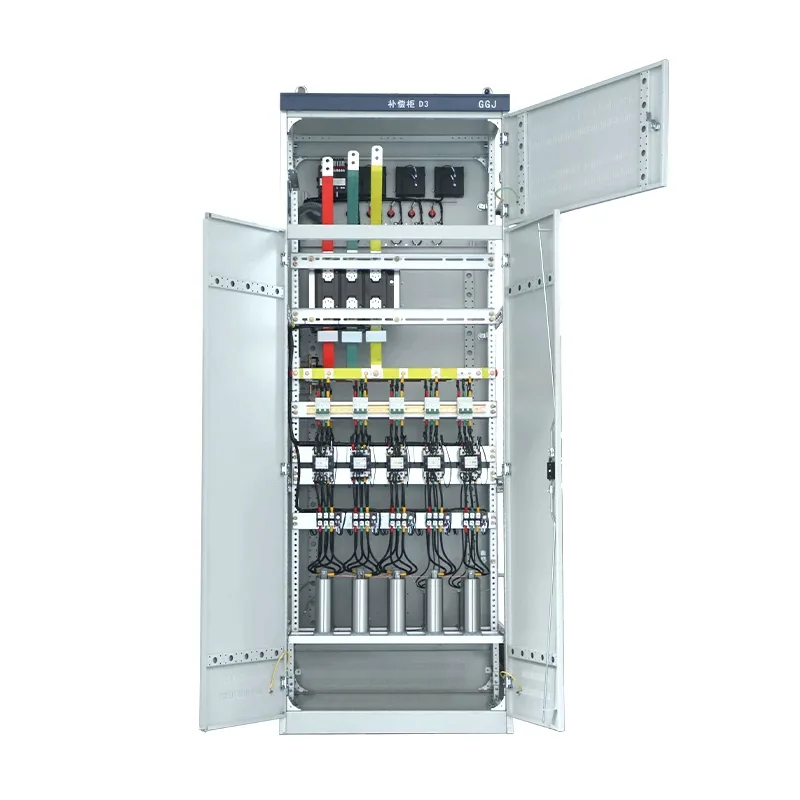

A Shangming GGJ kisfeszültségű meddőteljesítmény-kompenzációs szekrénye nem egy egyszerű kapcsolóberendezés. A következő komponenseket precízen integrálja, megbízható minőséget és stabil teljesítményt biztosítva szigorú folyamatainkon és tesztelési eljárásainkon keresztül.

● Automatikus meddőteljesítmény-szabályozó: Az elektromos hálózat teljesítménytényezőjének valós idejű felügyeletéért felelős. Ha a beállított érték alá esik, automatikusan parancsot ad ki a kondenzátorok csatlakoztatására.

● Alacsony feszültségű öngyógyító kondenzátor: A mag energiatároló eleme, amely fejlett meddőáramot biztosít.

● Kapcsoló kapcsolók: dedikált kondenzátor kontaktorokat és kompozit kapcsolókat tartalmaz. Az előbbi egy mechanikus kapcsoló bekapcsolási áram-elnyomó eszközökkel, míg az utóbbi nulla átkapcsolást valósít meg, kiküszöbölve a szikrákat és a bekapcsolási áramot, alkalmas gyakori kapcsolási alkalmazásokra.

● Soros reaktor: A felharmonikusok elnyomására és a bekapcsolási áram korlátozására szolgál a kondenzátor kapcsolása során, megvédve a kondenzátorokat a kiégéstől.

● Biztosíték: Rövidzárlat elleni védelmet biztosít.

Alapvető előnyei

1. Energiatakarékosság és költségcsökkentés: A GGJ kisfeszültségű meddőteljesítmény-kompenzációs szekrény javítja a teljesítménytényezőt, elkerülve az energiaellátó iroda teljesítményszabályozási díjaiból származó szankciókat. Ez egy gyakori probléma, amivel szembesülünk, amikor hazai kínai ügyfelekkel dolgozunk, és az igényeiknek megfelelő kialakítás. Csökkenti a vonali áram- és rézveszteséget (I²R), így 5–15%-ot takarít meg a villanyszámlákon.

2. Jobb áramminőség: A kompenzációs szekrény stabilizálja a buszfeszültséget, megakadályozza a motor indítása és leállítása által okozott feszültségesést, felszabadítja a transzformátor kapacitását és késlelteti a kapacitásbővítési beruházást.

3. Automatizált működés: Fejlett tervezést használunk, biztosítva a stabil teljesítményt. A berendezés kézi beavatkozás nélkül, a hét minden napján, 24 órában automatikusan be- és kikapcsolható. Önellenőrzi a gyakori hibákat, például a kondenzátor meghibásodását és a túlmelegedés riasztásait. A Shangming műszaki támogatása bármikor elérhető.

4. Magas biztonság: A kondenzátorok száraz típusú öngyógyító technológiát használnak, automatikusan leválasztják a hibákat és megakadályozzák a robbanást. A reaktor elnyomja a rezonanciát, megakadályozva, hogy a kompenzáció katasztrofálissá váljon.

GGJ összehasonlítása más kompenzációs módszerekkel

A GGJ a költséghatékonyság királya, amely a leggazdaságosabb meddőteljesítmény kompenzációt biztosítja harmonikus vezérlésű állandósult rendszerekben.

Gyakori hibák és hibaelhárítási javaslatok
