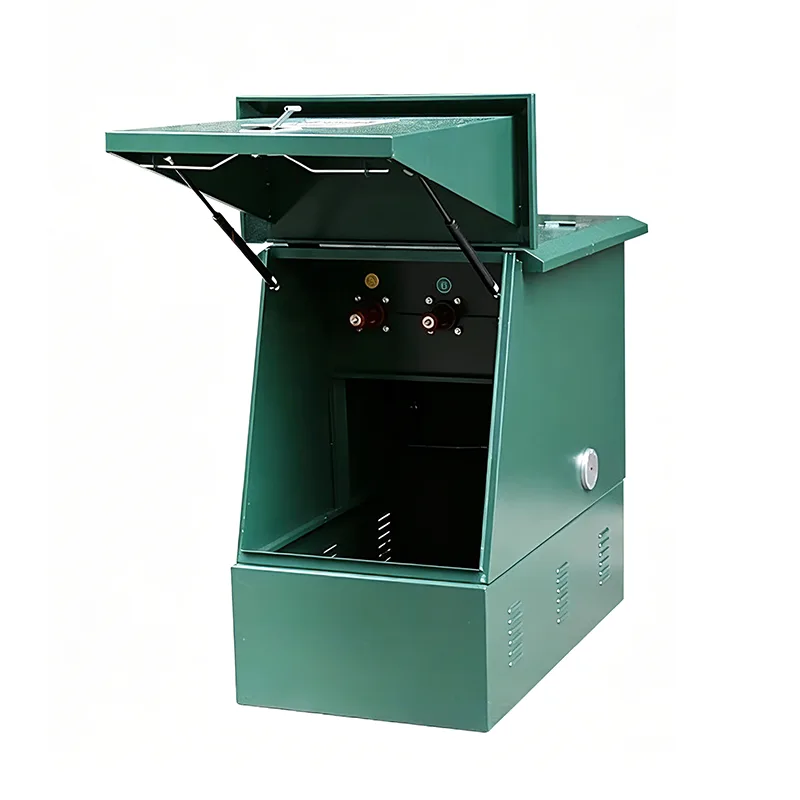

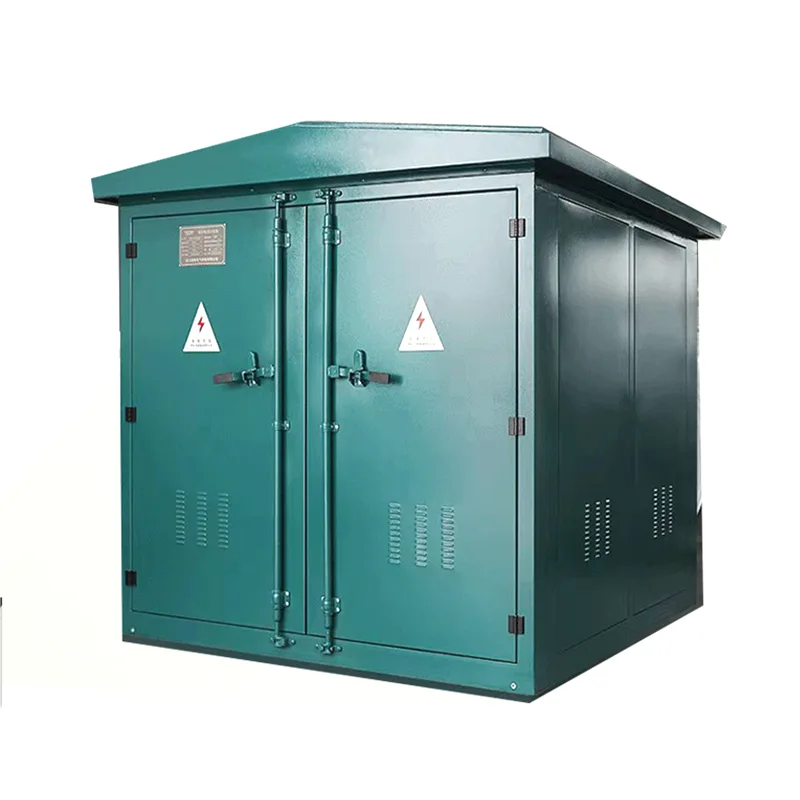

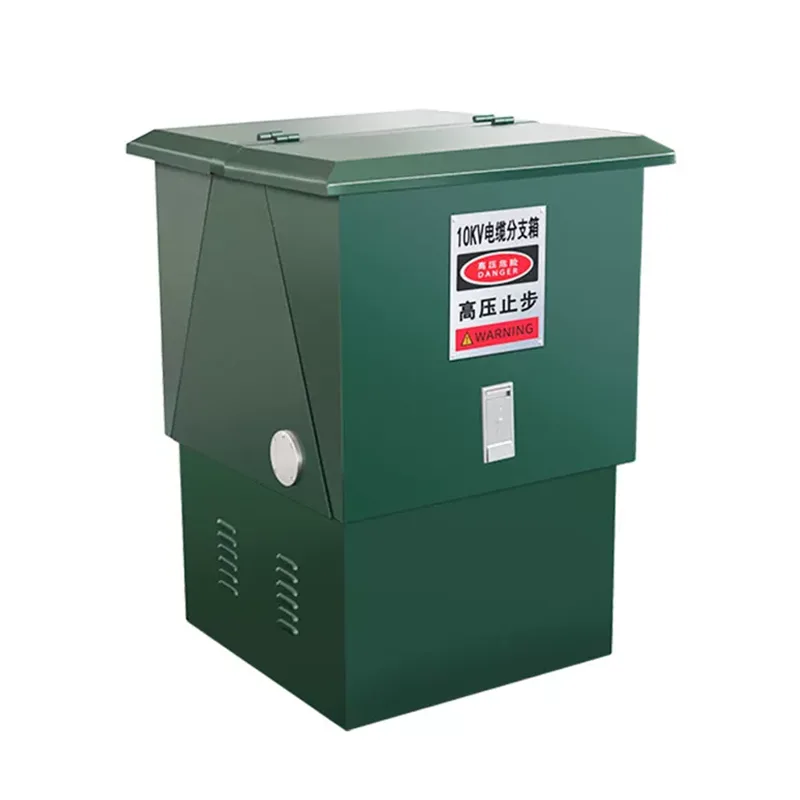

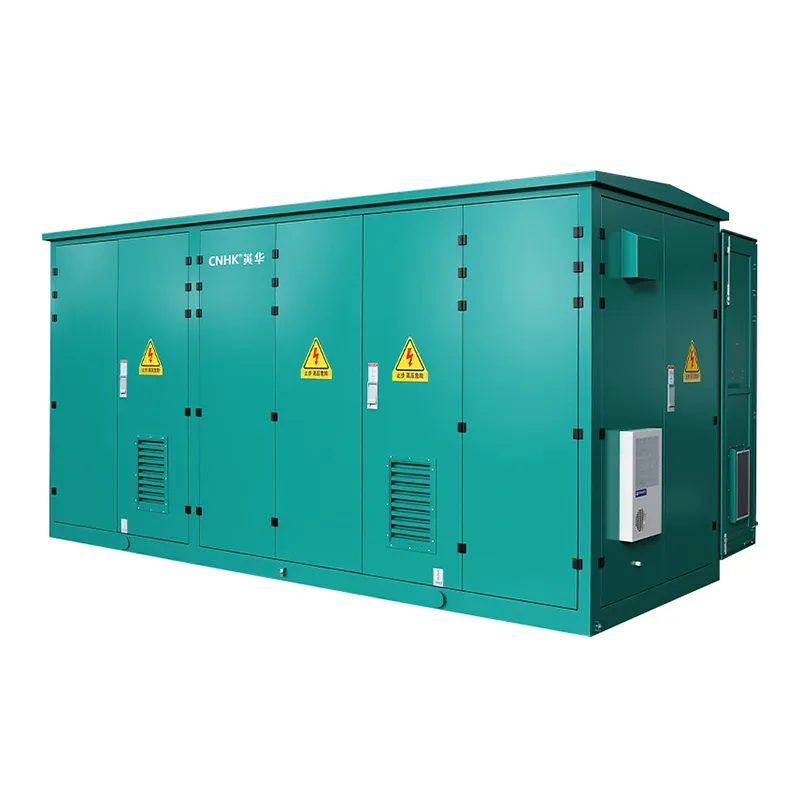

Nagyfeszültségű kábel leágazó doboz

A nagyfeszültségű kábelelágazó dobozokat 6kV-35kV-os középfeszültségű elosztó hálózatokban használják. Ezeket a gyárban előre gyártják, és a helyszínen telepítik a nagyfeszültségű kábelcsatlakozások bedugható összeszerelésével, a kábelaknák cseréjével és a kapocsfejek helyszíni gyártásával. A Shangming, mint ennek a terméknek a gyártója, testreszabhatja azt a projekt tényleges igényei szerint. Kérjük, lépjen kapcsolatba velünk.

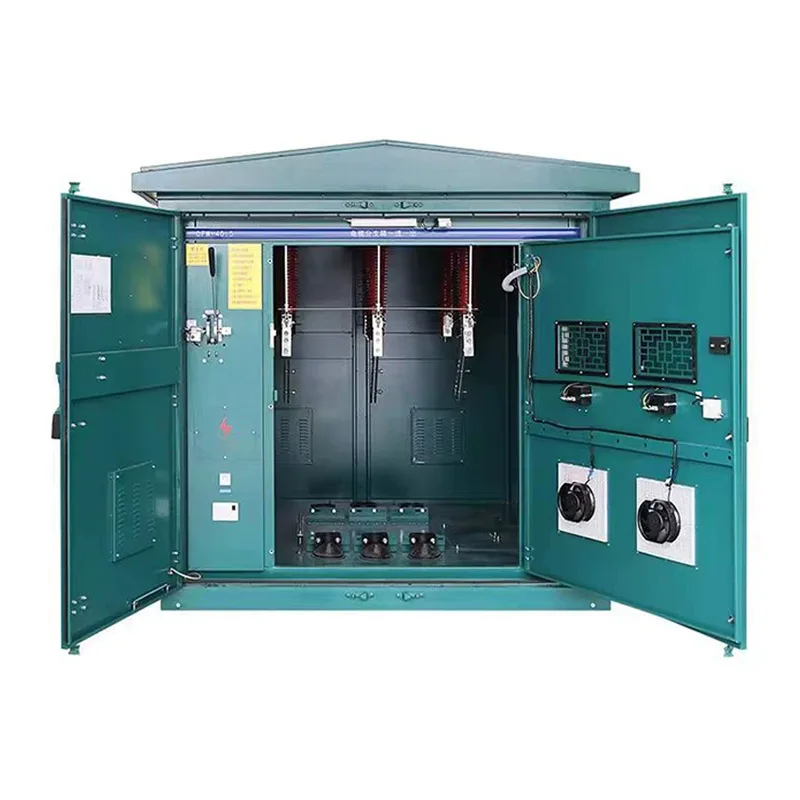

Szerkezeti összetétel

A nagyfeszültségű kábelelágazó dobozok kábelelágazások, csomópontok és védelmi alkatrészekként szolgálnak a nagyfeszültségű áramelosztó rendszerekben. Bár elsősorban összekötő elem, a szerkezeti elemekhez szükség esetén védőeszközök is hozzáadhatók.

1. Ház: A ház az alapelem. Nagy szilárdságú fémeket használunk, például hidegen hengerelt acélt vagy rozsdamentes acélt, amelyek vízálló, porálló, korrózióálló és időjárásálló tulajdonságokat biztosítanak, és alkalmasak beltéri vagy kültéri nagyfeszültségű környezetre.

2. Fő kábelcsatlakozó terminál: Ezt a részt nagy keresztmetszetű nagyfeszültségű kábelekhez használják, amelyek alumínium- vagy rézvezetőket támogatnak, biztosítva a megbízható érintkezést és az alacsony impedanciát.

3. Elágazó kapcsok: Egy az egyben több kivezetésű szerkezet, belülről szigetelt, magas szigetelésű, hőálló anyagokkal, hogy biztosítsa az elektromos szigetelést és az ágak közötti biztonságos távolságot.

4. Szigetelő és védelmi rendszer: Nagyfeszültségű perselyekkel és szigetelő burkolatokkal van felszerelve a rövidzárlatok, áttörések vagy áramütéses balesetek megelőzése érdekében.

5. Védőeszközök: Opcionális a projekt követelményei alapján, beleértve a nagyfeszültségű biztosítékokat, terheléskapcsolókat, villámcsapást és túláramvédelmet. Az elágazó áramkörök független védelme lehetséges, miközben a fővezeték folyamatos tápellátást biztosít.

Termékjellemzők

1. Nagyfeszültségű biztonság és szigetelés

A nagyfeszültségű kábelelágazó doboz nagy szilárdságú fémházzal rendelkezik szigetelő burkolattal, amely támogatja az 1 kV ~ 35 kV feletti feszültséget a nagyfeszültségű kábelelágazásnál. A nagyfeszültségű ágak teljesen el vannak szigetelve a fő törzstől, így elkerülhető a villanás, rövidzárlat vagy áramütés, megfelelve az IEC/GB nagyfeszültségű áramelosztás biztonsági szabványainak.

2. Többkörös elágazó funkció

Ez a termék támogatja az egy a több kimenettel rendelkező kábelelágazást, ami lehetővé teszi az áramkörök számának rugalmas konfigurálását, ha szükséges. A belső gyűjtősín vagy vezetőszerkezet egyenletesen osztja el az áramot, és a különböző leágazóáram-kapacitások testreszabhatók a terhelési követelményeknek megfelelően, egyszerűsítve a nagyfeszültségű kábelezést és csökkentve az építés bonyolultságát.

3. Magas védelmi besorolás

A Shangming a tényleges környezeti feltételek alapján személyre szabhatja az IP54/IP65 védelmi besorolású kültéri leágazó dobozokat, amelyek ellenállnak az esőnek, a pornak, az ultraibolya sugárzásnak és a korrozív környezetnek, és alkalmazkodnak a hosszú távú működéshez magas hőmérsékleten, alacsony hőmérsékleten és párás környezetben.

4. Moduláris felépítés

Leágazó dobozaink kompakt felépítésűek, átlátszó vezetékezéssel és rövid helyszíni telepítési idővel rendelkeznek, így időt takarítanak meg a hagyományos kábelkutakhoz képest. A telepítési lehetőségek közé tartozik a falra, padlóra vagy konzolra történő rögzítés. A karbantartás és a bővítés egyszerű, javítva a működési hatékonyságot.

5. Hosszú élettartam és alacsony karbantartási költségek

Mivel rendkívül időjárásálló és korrózióálló anyagokat választottunk, a termék élettartama hatékonyan meghosszabbodik. A zárt kialakítás megakadályozza a por, nedvesség és kártevők bejutását, ami minimális napi karbantartást és alacsony üzemeltetési költségeket eredményez.

A nagyfeszültségű és kisfeszültségű kábelelosztó dobozok összehasonlítása

GYIK

K: Ha a burkolat felületén a feszültségjelző nem világít, meg tudom állapítani, hogy az áramkör lemerült?

V: Egyáltalán nem. A feszültségjelző csak kiegészítő referenciaként szolgál. A nem világító jelzőfény oka lehet sérült jelzőfény, hibás érzékelő vagy kiolvadt biztosíték. Minden művelet előtt megfelelő feszültségű nagyfeszültségű tesztelőt kell használni a helyszíni teszteléshez.

K: Mit tegyek, ha az ellenőrzés során enyhe sziszegő hangot hallok a burkolatból?

V: Azonnal kérjen áramszünetet ellenőrzés céljából. A sziszegés általában a részleges kisülés jele, ami arra utal, hogy a belső szigetelés megrepedhetett vagy kisülési út keletkezhetett a nem megfelelő szerelés miatt. Ha nem kezelik azonnal, ez gyorsan fázisok közötti rövidzárlattá fajulhat, vagy akár a ház felrobbanását is okozhatja.

K: Hogyan válasszak az SF6 szigetelés és a szilárd szigetelés között?

V: SF6 szigetelés: Rendkívül kiforrott technológia erős ívoltó képességgel, de üvegházhatású gázok kibocsátásával jár, és rendszeres nyomásmérő ellenőrzést igényel.

Szilárd szigetelés: Gázmentes védelem, környezetkímélőbb, rendkívül magas környezeti követelményeket támasztó területekre vagy magas tengerszint feletti magasságra alkalmas, megakadályozza a belső légbuborékok kialakulását.
