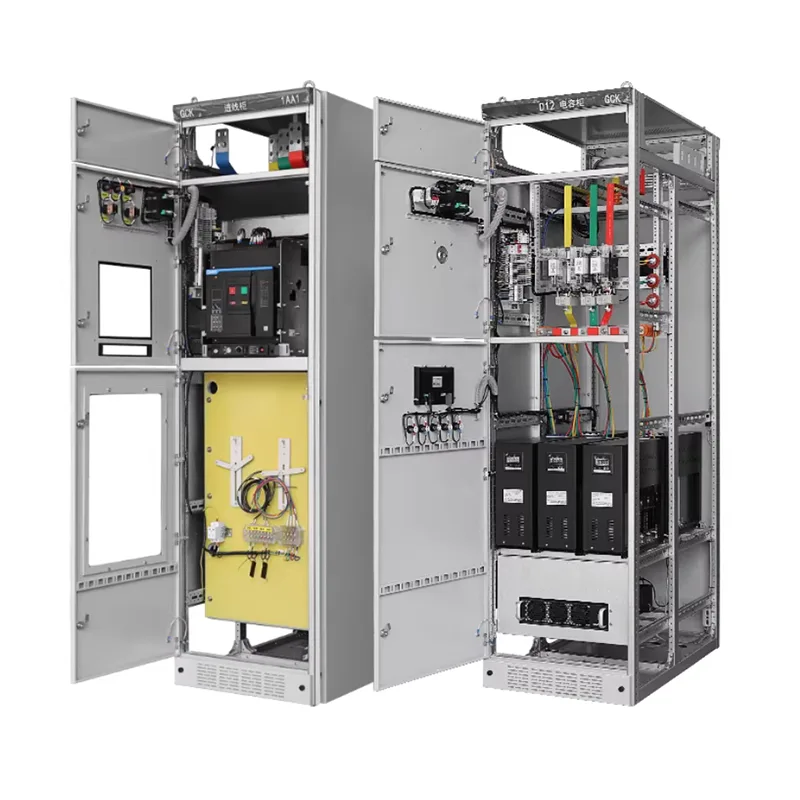

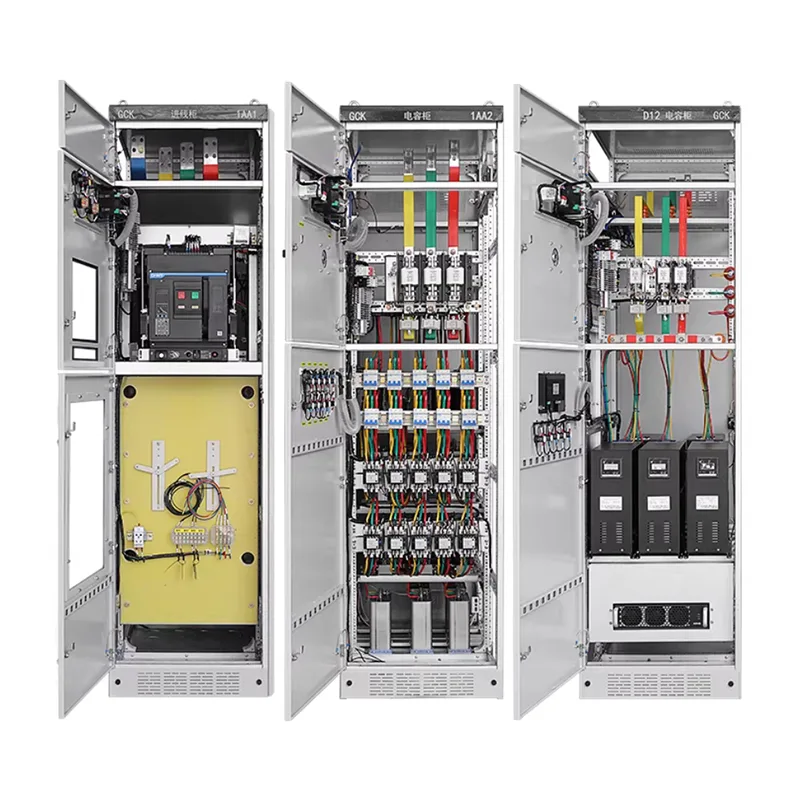

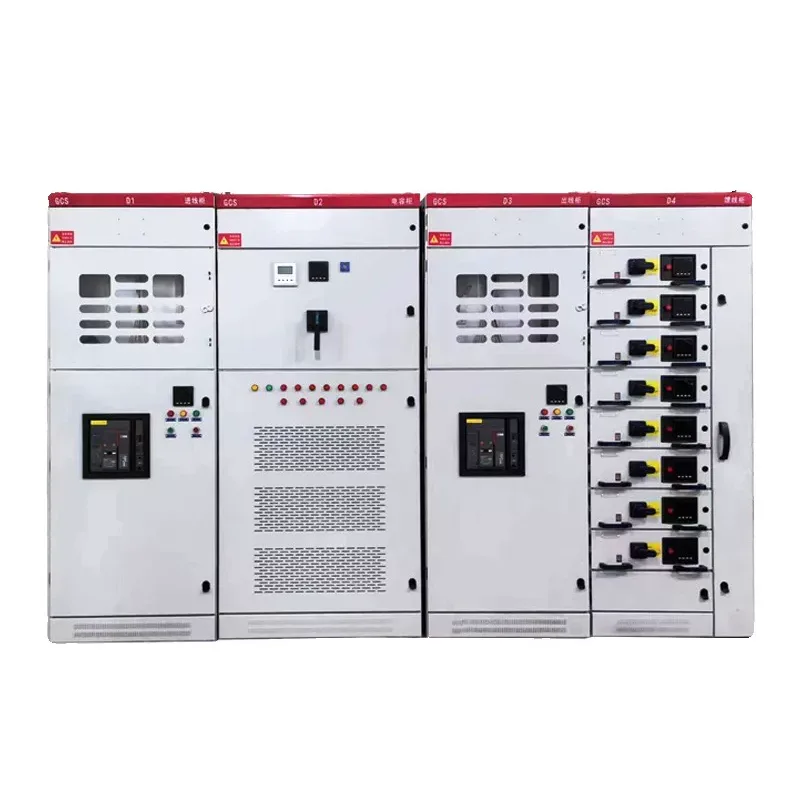

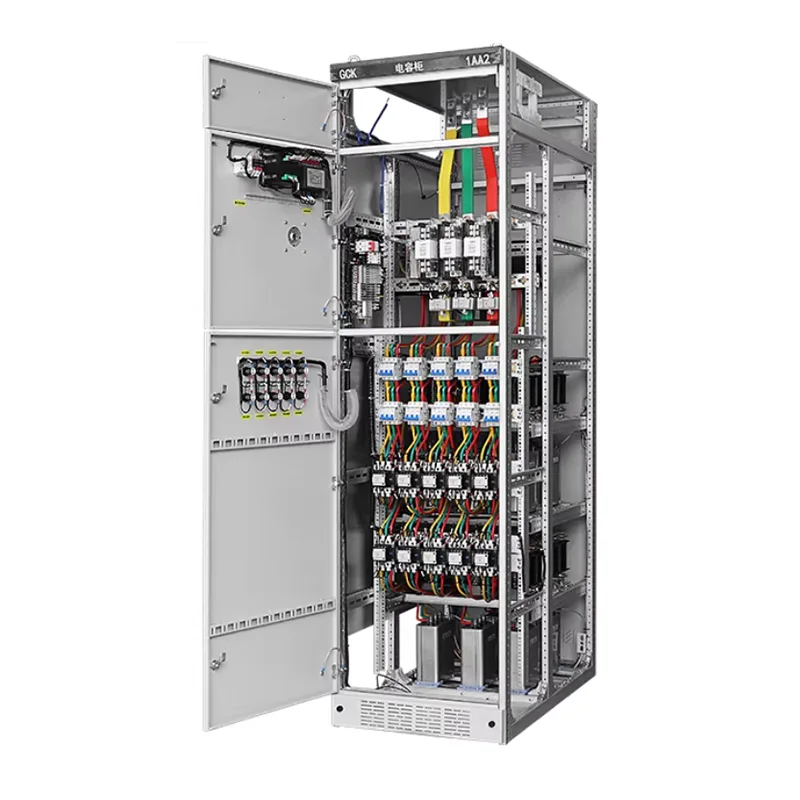

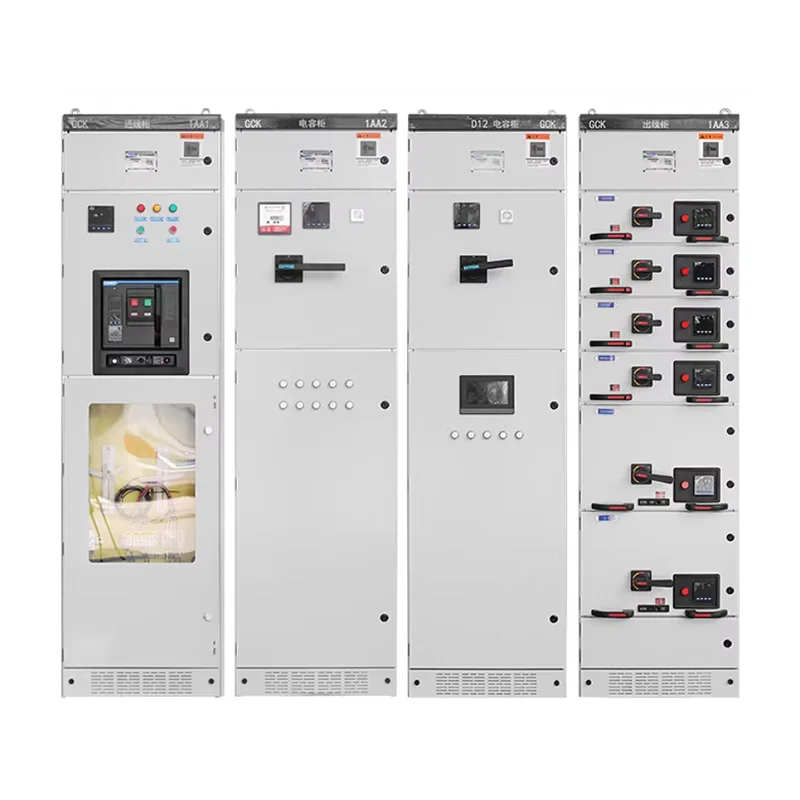

GCS kisfeszültségű kihúzható kapcsolóberendezés

A GCS alacsony feszültségű kihúzható kapcsolóberendezés egyszerűsített felépítésű, jó alkatrész-kompatibilitással rendelkezik, és 20-35%-kal olcsóbb, mint az MNS, így alkalmas költségvetés-érzékeny projektekhez. Ha szeretné kiválasztani ezt a terméket, és elkezdené egy projektterv kidolgozását, kérjük, forduljon bizalommal a Shangminghoz, egy megbízható beszállítóhoz a kínai Wenzhou államból, Yueqingből.

Termékjellemzők

A GCS kisfeszültségű kihúzható kapcsolóberendezés egyesíti az MNS nagy megbízhatóságát a GGD könnyű kezelhetőségével, így ideális sok áramkörrel, gyakori karbantartással és az összköltségek szabályozására összpontosító kisfeszültségű áramelosztó rendszerekhez.

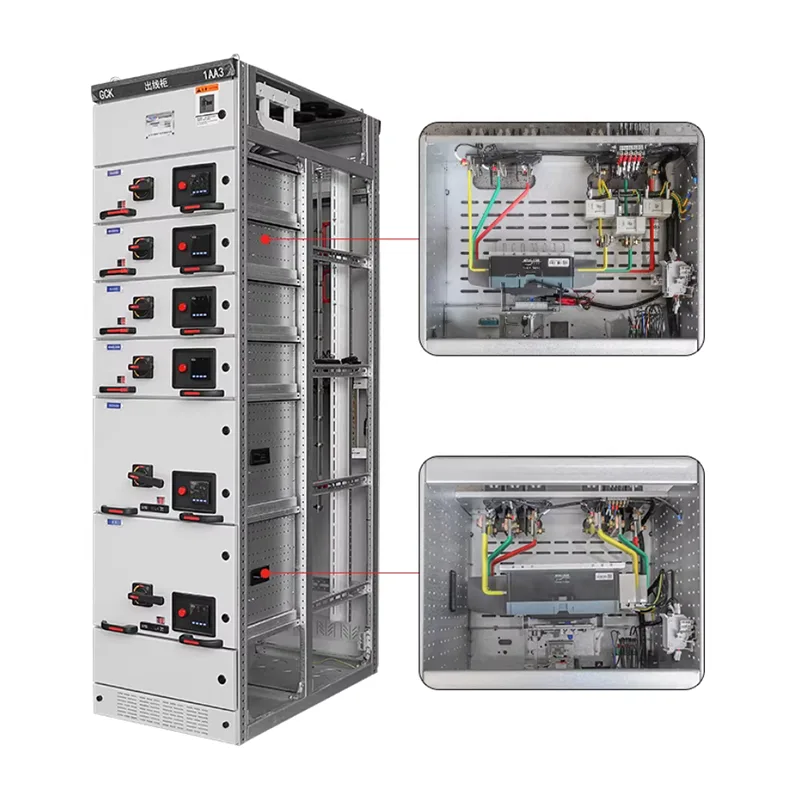

1. Moduláris kihúzható szerkezet

A GCS funkcionális egységek szabványos fiókos kialakítást alkalmaznak, amely lehetővé teszi a gyors behelyezést és eltávolítást. Egyetlen áramkör meghibásodása vagy karbantartása esetén az egység önállóan kivehető anélkül, hogy ez más áramkörök működését befolyásolná, csökkentve az áramkimaradási időt és a karbantartási költségeket.

A kapcsolóberendezés moduláris felépítése nagy sokoldalúságot kínál, megkönnyítve a jövőbeni bővítést vagy cserét.

2. Magas biztonsági szint

A GCS szekrény belsőleg fel van osztva: egy gyűjtősínrekeszre, egy funkcionális egységrekeszre és egy kábelrekeszre. Ezek a funkcionális területek hatékonyan el vannak különítve, hogy megakadályozzák a hibák továbbterjedését.

Támogatjuk a magasabb védelmi szint opcióit, amelyek a tényleges működési feltételek alapján testreszabhatók.

A biztonsági funkciók növelik az üzembiztonságot és a stabilitást, megfelelnek az ipari és közművesítési projektek teljesítménykövetelményeinek.

3. Kényelmes karbantartás és üzemeltetés

A fiókos egység teszt-, munka- és leválasztási pozíciókkal rendelkezik, lehetővé téve az ellenőrzést és a cserét még kikapcsolt vagy részlegesen feszültség alatti állapotban is. A vezetékek és a működési tér racionálisan van megtervezve, így felhasználóbarát a karbantartók számára, és alkalmas a gyakori karbantartást igénylő rendszerekre, például az MCC forgatókönyvekre.

4. Széleskörű alkalmazhatóság

A GCS szekrény használható elosztó szekrényként, adagoló szekrényként, motorvezérlő központként (MCC) stb., különféle elektromos alkatrész-kombinációkat támogatva és alkalmazkodva a különböző kapacitás- és áramköri mennyiségi követelményekhez. Egyetlen rendszer több alkalmazási igényt is lefedhet.

5. Magas költséghatékonyság

Az MNS kihúzható szekrényekhez képest a GCS egyszerűbb felépítésű és jobban szabályozható költségekkel rendelkezik.

A rögzített kapcsolóberendezésekhez képest jelentős előnyöket kínál a biztonság és a karbantarthatóság terén, így különösen alkalmas közepes és nagy projektekhez vagy költségvetés-érzékeny projektekhez, egyensúlyt teremtve a teljesítmény és a költség között.

Hogyan kell karbantartani a GCS kisfeszültségű kihúzható kapcsolóberendezést?

Élettartamának meghosszabbítása, a meghibásodások megelőzése és a folyamatos áramellátás biztosítása érdekében elengedhetetlen a megfelelő karbantartás. A Shangming átfogó dokumentációt és javaslatokat kínál.

I. Napi ellenőrzés

1. A működésjelző ellenőrzése: A fiók panel jelzőfényei nem villoghatnak rendellenesen; az ampermérő áramot ki kell egyensúlyozni.

2. Hőmérsékletemelkedés ellenőrzése: Használjon kézi infravörös hőmérőt a főgyűjtősín-csatlakozó, a fiók primer csatlakozóinak és a megszakító bemeneti/kimeneti kapcsainak hőmérséklet-emelkedésének mérésére. ≤40K (≤80℃ környezeti hőmérsékleten +40℃).

3. Rendellenes szag/hang ellenőrzése: Ellenőrizze, hogy nincs-e égett szag, kisülési hangok vagy zümmögő zajok.

4. Ajtótömítés és tisztítás ellenőrzése: Elöregedtek a szekrényajtó tömítései? Van-e belső porfelhalmozódás?

5. Fiók helyzetének ellenőrzése: Minden fiók a csatlakoztatott helyzetben van? Lazaak?

II. Időszakos karbantartás

1. lépés: Kikapcsolás előkészítése. Győződjön meg arról, hogy a felfelé irányuló tápegység le van választva, és ellenőrizze a feszültséget.

2. lépés: Helyezze a karbantartást igénylő fiókot nyitott helyzetbe, és húzza ki teljesen. Vegye figyelembe, hogy az elsődleges csatlakozók automatikusan lecsatlakoznak; a másodlagos dugók kézzel eltávolíthatók.

3. lépés: A fiókos egység karbantartása. A különböző alkatrészek különböző karbantartási eljárásokat igényelnek, beleértve a tisztítást és a tesztelést.

4. lépés: A szekrény belső karbantartása

Fő gyűjtősín: Ellenőrizze, hogy nincsenek-e laza csavarok.

Függőleges ágú gyűjtősín: Tisztítsa meg a felgyülemlett port, és ellenőrizze, hogy a szigetelőburkolatok nem sérültek-e.

Kábelrekesz: Rendezze el a kábeleket, és ellenőrizze, hogy nem melegedtek-e túl vagy nem színeződtek-e el a kábelvégek.

Földelési rendszer: Mérje meg a földelési ellenállást a PE gyűjtősín és a szekrény között (≤0,1Ω-nak kell lennie).

5. lépés: Funkcionális teszt

Tolja vissza a fiókot a csatlakozási helyzetbe. Bekapcsolás után ellenőrizze a vezérlőáramkört teszthelyzetben. Futtasson 10 percig terhelés nélküli tesztet, hogy ellenőrizze, nincs-e rendellenesség.

Főbb karbantartási óvintézkedések

1. Soha ne csatlakoztassa vagy húzza ki az elsődleges modulokat, amíg be vannak kapcsolva.

Az elsődleges modulok nagy áramerősséget vezetnek a fő áramkörben, és csak akkor szabad üzemeltetni őket, ha a fiók nyitott helyzetben van, és a rendszer ki van kapcsolva.

Ellenkező esetben elektromos ív keletkezhet, ami személyi sérüléshez vagy a berendezés károsodásához vezethet.

2. Ne keverje össze a különböző méretű fiókokat.

A GCS fiókok 1/2-es, 1-es, 2-es és 3-as egységméretben készülnek, magasságuk szigorúan megfelel az elsődleges modul pozícióinak.

A helytelen telepítés a modul eltolódásához, rossz érintkezéshez és túlmelegedéshez vezethet.

3. Rendszeresen ellenőrizze az ötbiztos reteszelést.

Teszt: Zárt megszakító mellett kihúzható a fiók? Nem szabadna.

Ha a reteszelés meghibásodik, azonnal hagyja abba a használatát és javítsa meg a helytelen működés elkerülése érdekében.

4. Fokozza a páralecsapódás elleni intézkedéseket nedves környezetben.

Ha a projektje esős évszakban vagy víztelepen található, havonta ellenőrizze a fűtőberendezés működését.

A megoldás megerősítésekor választhat egy intelligens kondenzvíz-szabályozó telepítését az automatikus start-stop érdekében.

GYIK

K: A kapcsolószekrény testreszabásakor hogyan választhatok fix típus (GGD) vagy kihúzható típus (GCS/MNS) között?

V: A GGD akkor megfelelő, ha: Korlátozott költségvetés, egyszeri terhelés, áramkimaradási karbantartási ráhagyás vagy zord környezet; ezekben az esetekben a rögzített vezetékezés megbízhatóbb.

A GCS/MNS akkor megfelelő, ha: A mag gyártósorok jelentős áramkimaradást szenvednek el, számos áramkör korlátozott hellyel rendelkezik, gyors éles vonali karbantartást igényelnek, és kiemelten kezelik a magas automatizálást és intelligenciát.

K: Hogyan befolyásolja a magasság a kapcsolóberendezések testreszabását?

V: 1000 méter feletti magasságban a híg levegő csökkenti a hőleadást és a szigetelőképességet.

A testreszabás során jeleznie kell, ha nagyobb légrésekre, jobb minőségű szigetelőkre, vagy a kiválasztás során csökkentésre van szüksége.

K: Miért nehéz néha kihúzni vagy behelyezni a GCS kisfeszültségű kihúzható kapcsolóberendezések fiókjait?

V: Vezetősín deformációja: Ennek oka lehet az egyenetlen alapozás a telepítés során, ami a szekrény torzulását okozza.

Reteszelés: Ellenőrizze, hogy a megszakító teljesen nyitott helyzetben van-e. A biztonság érdekében a mechanikus reteszelés lezárja a fiókot, amikor a megszakító be van kapcsolva.

Kenési hiba: A hosszú ideig tartó karbantartás hiánya a mechanikus mechanizmus megmerevedését okozhatja. Ne nyomja vagy húzza erővel a fiókot; távolítson el minden idegen tárgyat, és vigyen fel megfelelő mennyiségű kenőanyagot.
