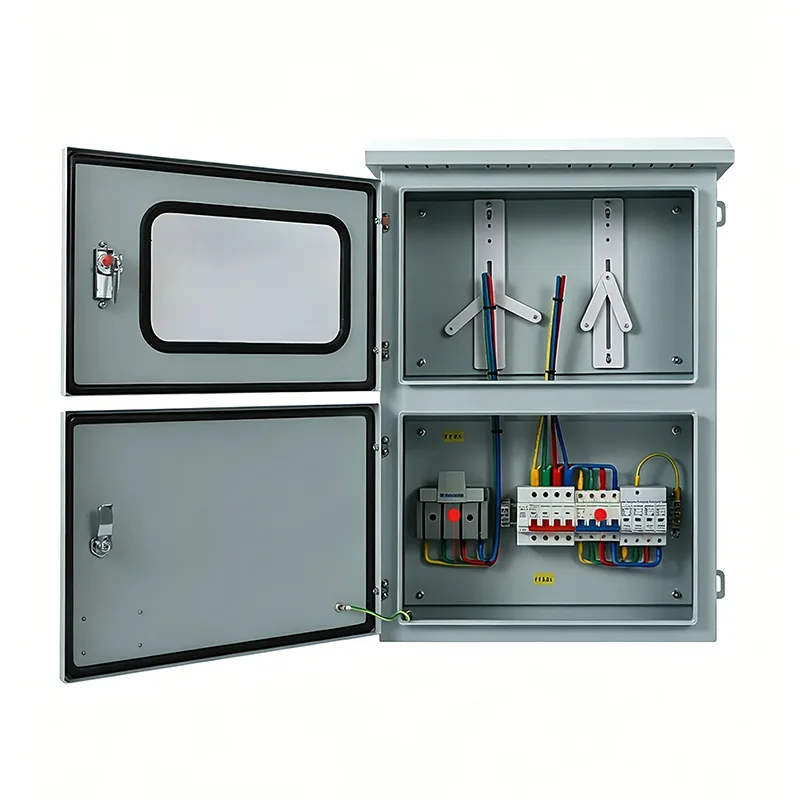

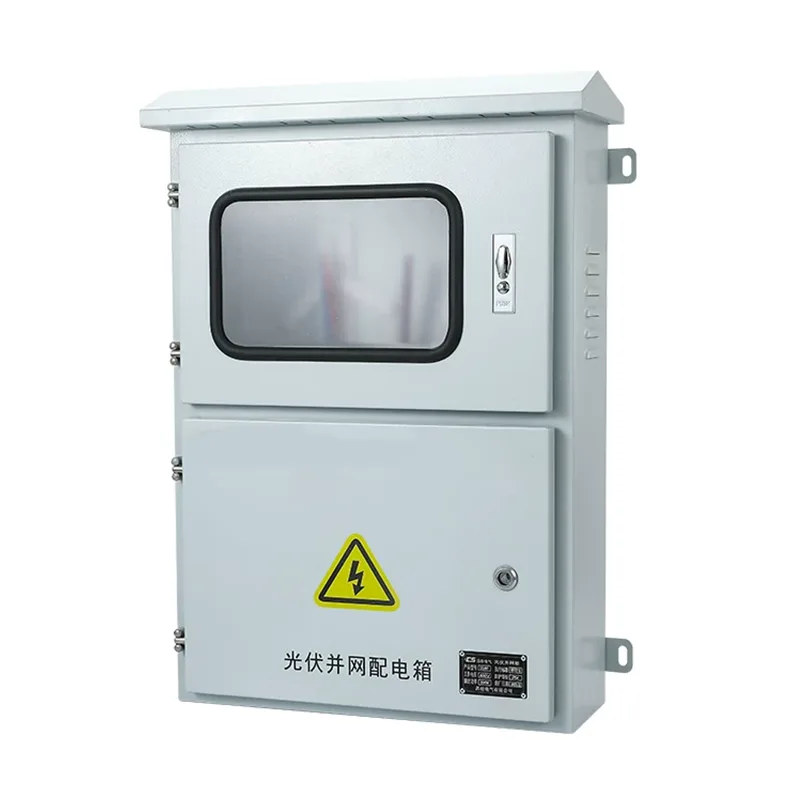

Kültéri fotovoltaikus hálózatra csatlakoztatott csatlakozódoboz

Kültéri fotovoltaikus hálózatra csatlakoztatott csatlakozódobozokat használnak a fotovoltaikus energiatermelő rendszer egyenáramú oldala és az inverter között. Ha szeretné testreszabni ezt a terméket versenyképes áron, válassza a Shangmingot, és mi leszünk az Ön megbízható szállítója.

Alapfunkciók

A kültéri fotovoltaikus hálózatra csatlakoztatott csatlakozódoboz védelmet, szigetelést és felügyeletet biztosít. Támogatjuk a testreszabott áramkörszámokat, a márkás alkatrészeket és az intelligens funkciókat. Konkrét konfigurációs megoldásokért és árajánlatért forduljon hozzánk.

1. String Busing és áramelosztás

A napelemes erőművek több sorba kapcsolt napelemből állnak. A rácsra kapcsolt csatlakozódoboz konvergáló és tolatásvédelmi mechanizmusként szolgál.

Konvergens funkció: Egyetlen buszra gyűjti az egyenáramú áramot több szálról, hogy kimenjen az inverterbe, egyszerűsítve a vezetékezést és megtakarítva az egyenáramú kábel költségeit.

Tolatásvédelem: Minden bemenet független egyenáramú biztosítékkal van felszerelve. Ha rövidzárlat lép fel az egyik karakterláncban, a hiba arra az ágra korlátozódik, anélkül, hogy befolyásolná a többi húr normál energiatermelését.

2. Villám- és túlfeszültségvédelem

Mivel a fotovoltaikus paneleket nyitott háztetőkre vagy talajra szerelik fel, nagyon érzékenyek a villámcsapásra. A csatlakozódobozba épített túlfeszültség-védő érzékeli a pillanatnyi magas feszültséget a vezetékben, és nanoszekundumokon belül levezeti a túlfeszültséget a földre.

Ez szolgál az első védelmi vonalként az inverter előtt, megelőzve az indukált villámcsapásokat, amelyek károsíthatják az inverter elektronikus alkatrészeit.

3. Biztonsági leválasztás és fizikai lekapcsolás

A ház nagyfeszültségű egyenáramú leválasztó kapcsolóval vagy megszakítóval van felszerelve. Ha az inverteren vagy az utánfutó berendezésen karbantartásra van szükség, a csatlakozódoboz kézi leválasztása biztosítja, hogy a karbantartási oldal teljesen feszültségmentes legyen, védve ezzel a személyzet biztonságát.

A Shangming hálózatra csatlakoztatott háza nagy teljesítményű és megbízható, lehetővé téve a biztonságos árammegszakítást a rendszer működése közben, megakadályozva a veszélyes ívek keletkezését, amelyek tüzet okozhatnak.

4. Fordított töltés elleni védelem

Reggel, este vagy felhős napokon a különböző húrok kimeneti feszültsége eltérő lehet. Védelem nélkül a nagyobb feszültségű húrok visszavezethetik az áramot az alacsonyabb feszültségű húrokba.

Opcionális fordított töltő diódák állnak rendelkezésre, amelyek biztosítják az áram egyirányú áramlását az inverterhez, megakadályozva a helyi túlmelegedést vagy akár a fordított áram okozta tüzet.

5. Környezetvédelem és állapotfigyelés

Mivel ezt a terméket a szabadban kell felszerelni, a ház IP65/IP66 védelmi besorolással rendelkezik, hogy megakadályozza az esővíz korrózióját és az UV öregedést. A belső precíziós alkatrészek megbízhatóan működnek az erőmű 25 éves élettartama alatt.

Az opcionális intelligens felügyeleti funkció valós időben figyeli az egyes szálak áramát, feszültségét és belső hőmérsékletét, és azonnal riasztást ad rendellenes áramtermelés esetén.

Miért kell a fotovoltaikus hálózatra csatlakoztatott csatlakozódobozoknak vízállónak lenniük kültéri használatra?

A PV rendszereket jellemzően háztetőkre vagy nyílt területekre telepítik, és a hálózatra kapcsolt csatlakozódobozoknak a következő súlyos kihívásoknak kell ellenállniuk:

Extrém hőmérsékleti ingadozások: A nyári hőmérséklet elérheti a 70°C-ot, míg a télen -30°C-ra csökkenhet.

UV-sugárzás: A hosszú távú kültéri napfénynek való kitettség UV-stabilitást igényel; egyébként hajlamosak az öregedésre.

Nedvesség és páralecsapódás: Esőállónak kell lenniük, és légtelenítő szeleppel kell ellátni a belső páralecsapódás elvezetése és az elektromos alkatrészek nedvesedésének megakadályozása érdekében.

Ezért a normál használathoz és a működés közbeni gyakori karbantartás elkerüléséhez, a stabil teljesítmény és élettartam megőrzéséhez elengedhetetlen a kültéri vízálló kialakítás.

Alkalmazási forgatókönyvek és konfigurációs javaslatok

A Shangming kültéri, hálózatra csatlakoztatott fotovoltaikus csatlakozódobozai a teljes fotovoltaikus ipari láncban használhatók, a lakóházak háztetőitől a nagyméretű, földre szerelt erőművekig. A gyakori forgatókönyvek alapján konfigurációs javaslatokat adunk.

1. Lakossági elosztott fotovoltaikus rendszerek

Ez a fajta felhasználás nagyon elterjedt, általában villák vagy saját építésű házak tetejére vagy falaira szerelik fel vidéki területeken. Számos napelem panelt gyűjt össze különböző tájolásokból a tetőn, és alapvető villámvédelmet biztosít.

Konfigurációs javaslatok: A doboz legyen letisztult megjelenésű és kis méretű, 1-4 karakterlánc bemenettel, és legyen felszerelve rendkívül érzékeny tűzvédelmi felügyelettel.

2. Ipari és kereskedelmi tetőtéri erőművek

Ebben az esetben a rácsos dobozt gyári műhelyek, logisztikai raktárak vagy nagy bevásárlóközpontok lapos tetejére szerelik fel. Közepes méretű energiatermelő kapacitás esetén több tucat fotovoltaikus húrt kombinál előre, mielőtt azok belépnének egy szálinverterbe.

Konfigurációs javaslatok: A doboznak nagy korrózióállóságra, 8-16 húrbemenetre van szüksége, és általában tartalmaz egy intelligens kommunikációs modult, amely megkönnyíti a karbantartó személyzet számára, hogy megtekinthesse az egyes ágak áramát a megfigyelő helyiségben.

3. Nagyméretű, földre szerelt erőművek és szoláris sivatagok

A sivatagokban, hegyekben vagy nagy nyílt területeken elosztott gyűjtődobozokat kombinálódobozoknak nevezik. Elsődleges kombináló eszközökként több ezer napelem panelről gyűjtik össze az áramot, és továbbítják egy központi inverterhez.

Konfigurációjavaslat: IP66, 1500 V-os nagyfeszültségű rendszerekhez dedikált, visszafordításgátló diódákkal és precíz húrfigyelő funkciókkal, valamint aktív hűtő/légzés szelepekkel.

4. Napenergia + határokon átnyúló alkalmazási forgatókönyvek

Napelemes autóbeállók: Az elektromos járművek töltőállomásainak áramellátása. A csatlakozódoboz a kocsibeálló oszlopaira van felszerelve, hogy megvédje a későbbi töltőállomásokat a napsugárzástól.

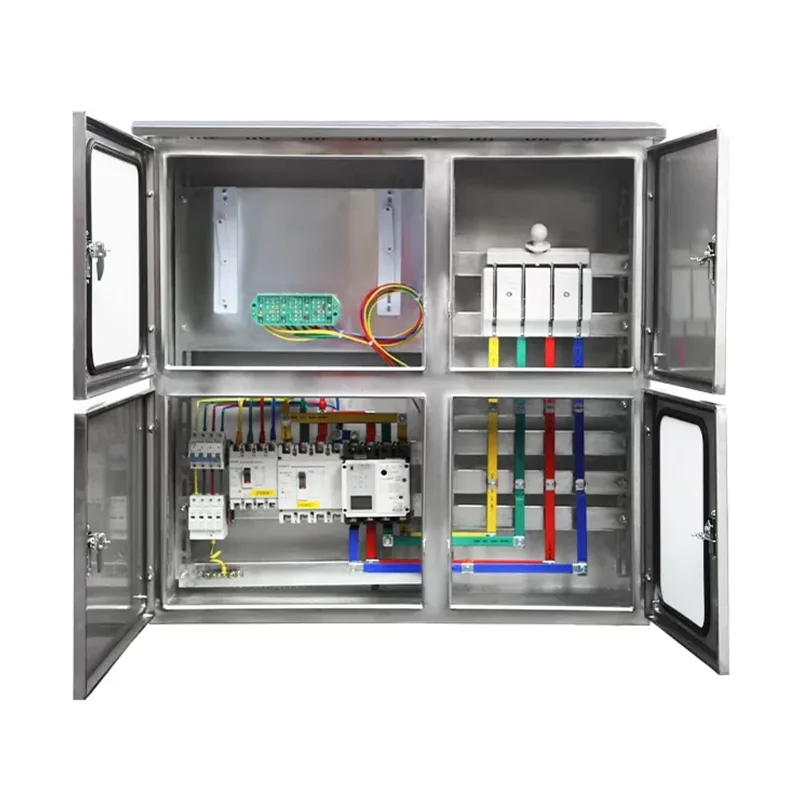

Mezőgazdasági és halászati ​​napelemes kiegészítő rendszerek: A mezőgazdasági területek vagy halastavak feletti tartókra szerelve. Különleges követelmények vonatkoznak a nedvességállóságra és a sav/lúg korrózióállóságra; rozsdamentes acél ajánlott.

Miért válassz minket?

A Shangming a kínai vencsou (Yueqing) városból származik, amely a "Kína elektromos fővárosaként" ismert régió. A Yueqing elektromos ipari klaszterének jól fejlett ipari láncát kihasználva szigorú és hatékony termelési és minőségellenőrzési rendszert hoztunk létre. Termékportfóliónk több mint 200 sorozatot és 6000+ modellt foglal magában, amelyek megfelelnek a főbb globális elektromos szabványoknak.

Intelligens komplett berendezéseinket választva integráljuk az IoT érzékelési és távfelügyeleti funkciókat, lehetővé téve az olyan paraméterek valós idejű monitorozását, mint a hőmérséklet, a páratartalom és az áramerősség. Ez biztosítja a stabil működést és a biztonságos áramellátást.
