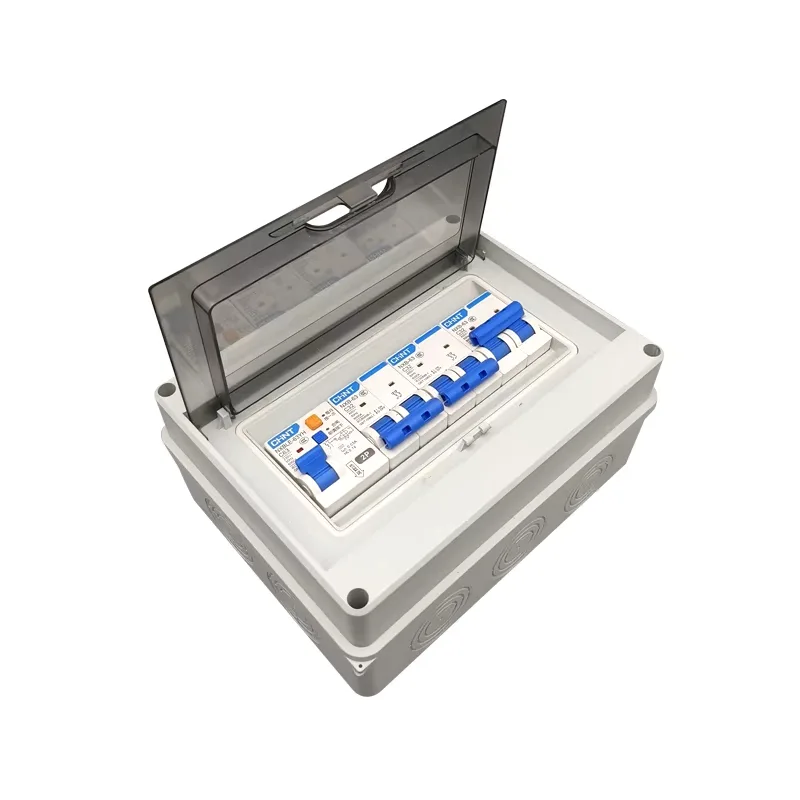

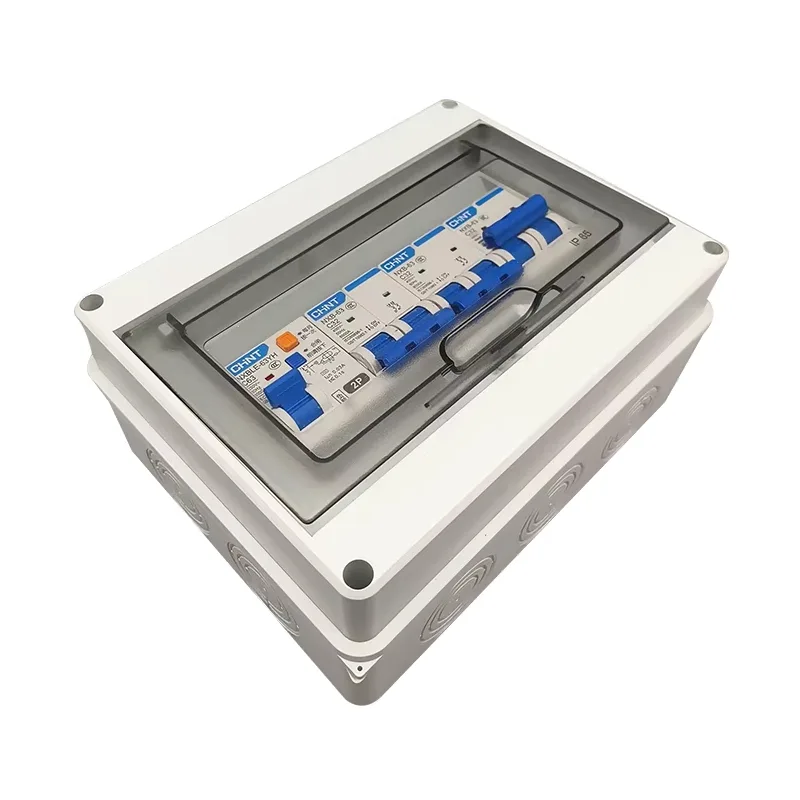

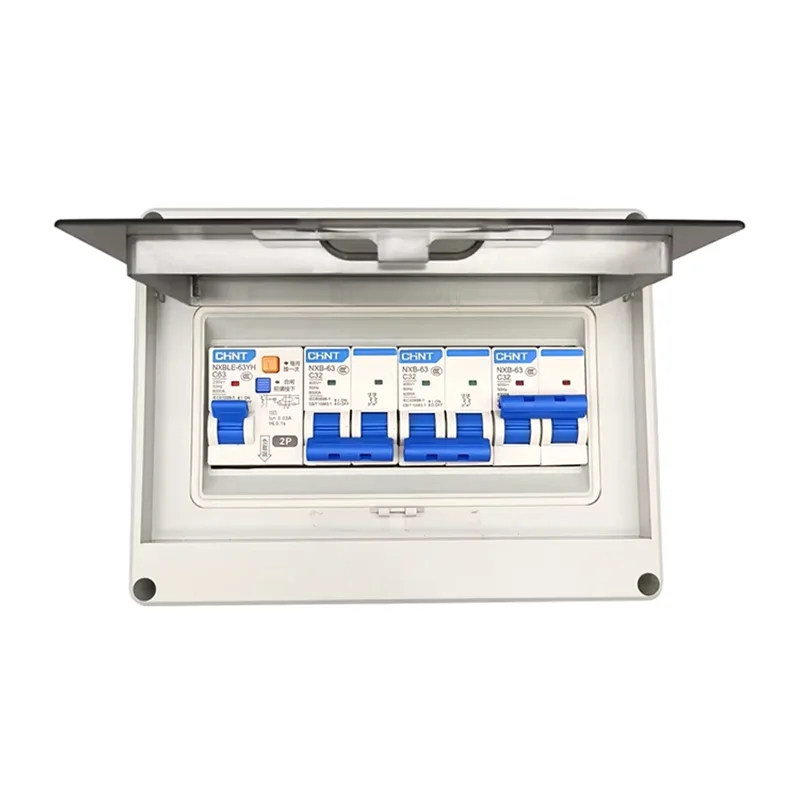

Levegő megszakító elosztó doboz

Ha a Shangmingot, egy kínai céget választja légköri megszakító elosztódoboz szállítójának, hozzáférést biztosít a műszaki támogatáshoz és a versenyképes árakhoz. Ez az elosztódoboz támogatja az intelligens felügyeletet és távvezérlést.

Fő funkciók

Fő teljesítményszabályozás: Az alacsony feszültségű rendszer fő bejövő kapcsolójaként a levegő megszakító elosztódoboza felelős a fő tápkapcsoló vezérléséért az egész épület vagy gyártósor számára, és szabályozza a teljes áramelosztó rendszer be- és kikapcsolási állapotát.

Többféle védelem: A berendezés precíz háromfokozatú védelmet nyújt: hosszú késleltetésű túlterhelés, rövidzárlati késleltetés, rövidzárlati azonnali és földzárlati védelem.

Teljesítményfigyelés: A levegő megszakítóba integrálható egy intelligens vezérlő, amely valós idejű adatokat jelenít meg, például feszültséget, áramot, frekvenciát és teljesítménytényezőt.

Hierarchikus reteszelés: A légáramköri megszakító elosztódoboza logikusan reteszelhető felfelé irányuló transzformátorokkal vagy leágazó szekrényekkel, hogy megakadályozza a lépcsőzetes kioldást, hogy nagymértékű áramkimaradást okozzon, védve a kábeleket, a berendezéseket és a személyzet biztonságát.

Termék-összehasonlítás: levegő-megszakító elosztódoboz vs. szabványos elosztódoboz

Hogyan válasszuk ki a megfelelő légáramkör-megszakító elosztódoboz specifikációit?

A helyes választás javítja a későbbi telepítést, karbantartást, teljesítményt és élettartamot. A Shangming, mint a légmegszakító elosztódobozok gyártója, egy szabványos kiválasztási folyamat alapján ad tanácsokat: Alkalmazás → Feszültség → Áram → Rövidzárlati kapacitás → Szerkezeti forma → Szekrény specifikációi → Kimenő vezeték séma → Intelligens konfiguráció → Környezeti ellenőrzés.

I. A Pályázat pontosítása

A specifikációk kiválasztása előtt először határozza meg a rendszerben lévő légmegszakító elosztódobozának funkcióját.

Kisfeszültségű fő bejövő vezeték elosztó doboza: A teljes kisfeszültségű rendszer főkapcsolójaként szolgál, a maximális terhelésnek és a maximális zárlati áramnak megfelelően.

Buszrögzítő elosztódoboz: Két gyűjtősín-szakasz összekötésére szolgál; kulcsfontosságú szempontok a kapcsolati kapacitás és a működési gyakoriság.

Fontos rakományadagoló elosztódoboz: Kritikus berendezéseket táplál, amelyek nagy megbízhatóságot és szelektív védelmet igényelnek.

A különböző alkalmazások jelentősen eltérő specifikációkat igényelnek; ez az első lépés.

II. Határozza meg a névleges feszültséget és a rendszer típusát

Általános névleges feszültségek: AC 380V / 400V / 690V, összhangban kell lennie a helyszíni áramellátó rendszerrel.

Rendszer típusa: Háromfázisú háromvezetékes / Háromfázisú négyvezetékes. Kérjük, ellenőrizze, hogy szükség van-e nulla (N) és védőföldelés (PE) vezetékre.

A nem megfelelő feszültség és rendszertípus közvetlenül használhatatlanná teszi a berendezést.

III. Számítsa ki és válassza ki a névleges áramot

Számítsa ki a tényleges terhelési áramot, és foglalja össze az összes lefelé irányuló áramkör tervezési áramát a maximális egyidejű működési feltételek alapján.

Kiválasztáskor javasoljuk, hogy tartson fenn egy ésszerű árrést, általában 10–30%-ot a jövőbeni bővítéshez.

Általános ACB névleges névleges áram: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Elvileg a hosszú távú üzemi áramnak az ACB névleges áramának ≤ 80–90%-a kell legyen.

IV. A rövidzárlati megszakítási kapacitás ellenőrzése

Sok vásárló figyelmen kívül hagyja ezt a szempontot a megszakítók kiválasztásakor, de ez kulcsfontosságú. Az elégtelen megszakítóképesség komoly biztonsági veszélyeket okozhat.

Meg kell határozni a rövidzárlati áramot a telepítési helyen, a transzformátor kapacitásából, impedanciájából és kábelhosszából számítva.

Válassza ki a megfelelő megszakítási kapacitást: Icu / Ics ≥ a rendszer maximális zárlati árama.

Általános besorolások: 50kA, 65kA, 80kA, 100kA.

V. A megszakító szerkezetének kiválasztása

Fix ACB: Alacsony költség, a karbantartás áramkimaradást igényel.

Fiókos ACB: Kényelmes karbantartás, támogatja a megszakítás nélküli karbantartást, gyakrabban használják ipari projektekben.

VI. Az elosztódoboz szekrény specifikációinak és szerkezetének meghatározása

A szekrény méretei az ACB specifikációitól, a gyűjtősín kapacitásától és a kimenő áramkörök számától függenek. A fő típusok falra szerelhetők és padlóra szerelhetők.

Védettség: Beltéri: IP30 / IP40; Kültéri: IP54 / IP65.

VII. Sín és kimenő vonal konfigurációjának kiválasztása

A gyűjtősín specifikációit a névleges áramerősség és a rézsín-keresztmetszet alapján kell kiválasztani, figyelembe véve a hőmérséklet-emelkedést és a hosszú távú működést.

Kimenő vonali áramkör típusok: MCCB kimenő vonal, MCB kimenő vonal, közvetlen kábeles kimenő vonal.

Szükséges-e tartalék áramkör? Ha igen, foglaljon helyet a jövőbeli kapacitásbővítéshez.

VIII. Intelligens szolgáltatások és tartozékok konfigurációja

Az opcionális funkciók a következők: áram-, feszültség- és energiafelügyelet; kommunikációs felület; távoli nyitás és zárás; hibajelzés és állapotvisszajelzés.

Az intelligens típus gyári, adatközponti és középületi projektekhez ajánlott.

IX. Környezetvédelmi és használati állapot ellenőrzése

Kérjük, erősítse meg a következő környezeti tényezőket:

Környezeti hőmérséklet (magas hőmérséklet esetén lecsökkentés szükséges)

Beépítési magasság

Por, nedvesség vagy korrozív gázok jelenléte

Szükséges a szeizmikus tervezés?
