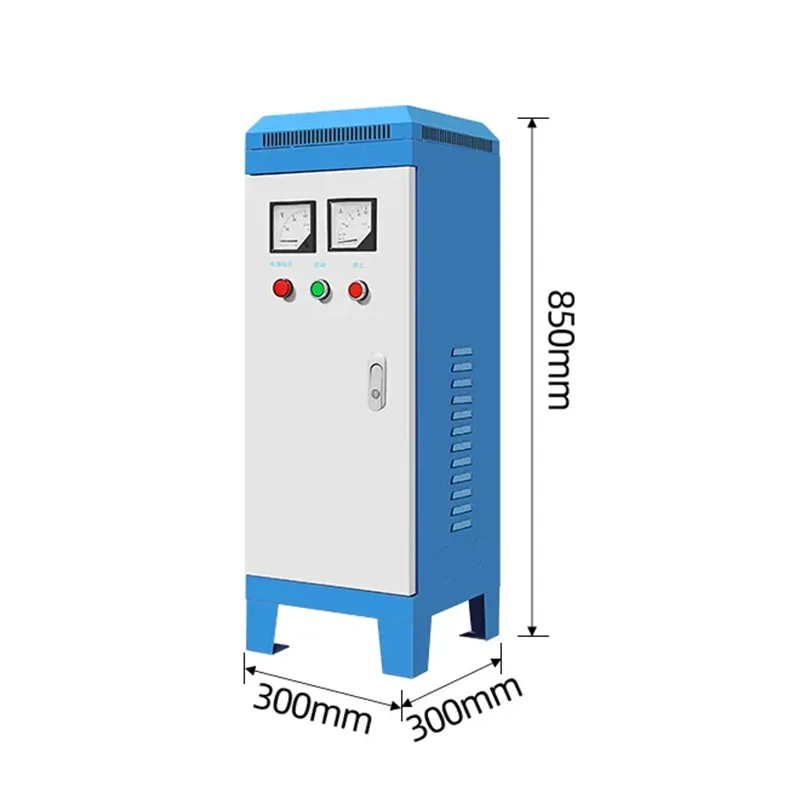

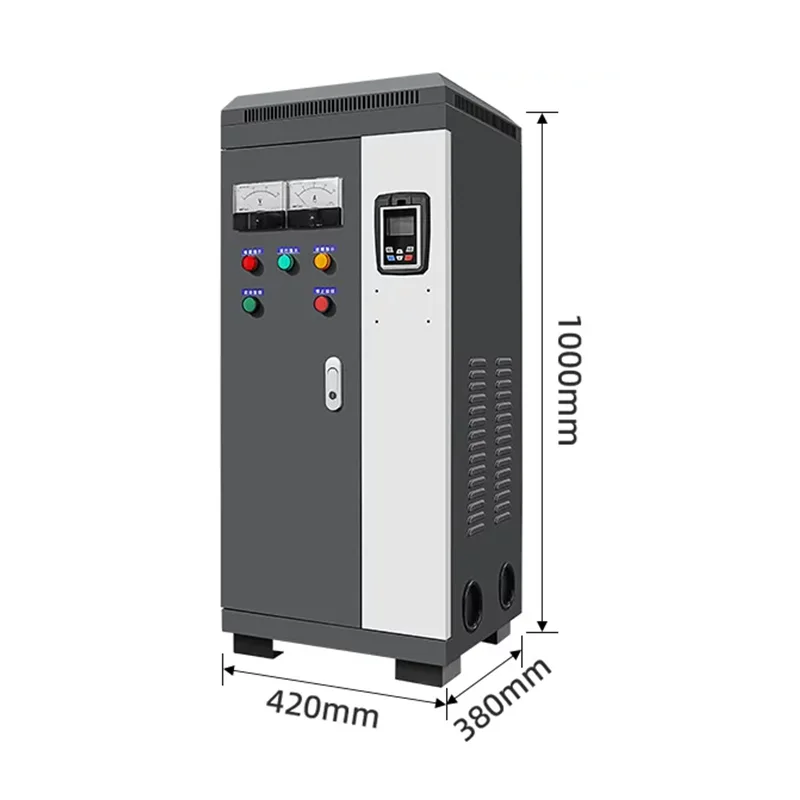

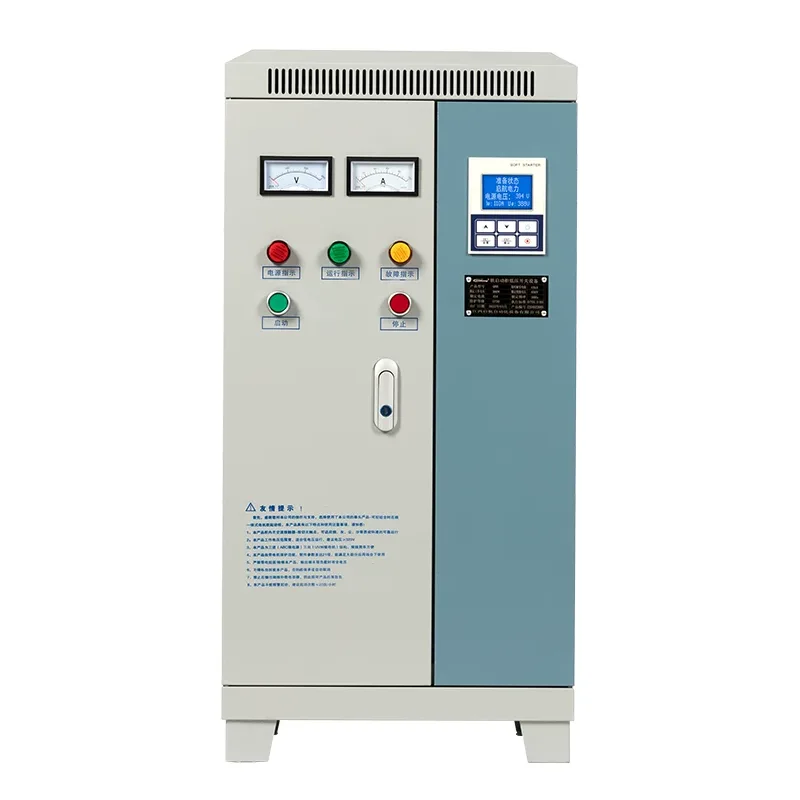

Alacsony feszültségű lágyindító áramelosztó szekrény

A Shangming alacsony feszültségű lágyindítós áramelosztó szekrények gyártója és szállítója Kínából. Ez a nagy teljesítményű, kiváló minőségű berendezés nem csak a hagyományos energiaelosztási funkciókat látja el, hanem a lágyindítási technológián keresztül szabályozza a motor indítóáramát és nyomatékát is, csökkentve az elektromos és mechanikai ütéseket.

Miért van szükség alacsony feszültségű lágyindítós elosztószekrényre?

A hagyományos teljes feszültségű indítás két fő problémát vet fel:

Áramlökés: Az indítóáram elérheti a névleges áram 5-7-szeresét, ami könnyen okozhat hirtelen hálózati feszültségesést, hatással van az ugyanazon a vonalon lévő többi berendezésre, és akár a megszakítók téves kioldását is okozhatja.

Mechanikai kopás: A hatalmas pillanatnyi nyomaték óriási hatást gyakorolhat a motortengelyekre, szíjakra, reduktorokra vagy vízszivattyú csővezetékekre, lerövidítve a berendezés élettartamát.

Ha azonban alacsony feszültségű lágyindítós elosztószekrényünket választja, a feszültséget tirisztorokon keresztül szabályozhatja, így a motor zökkenőmentesen emelkedhet nulláról a névleges feszültségre. Az indítóáram általában a névleges áram 2-3-szorosára korlátozódik.

Működési elv

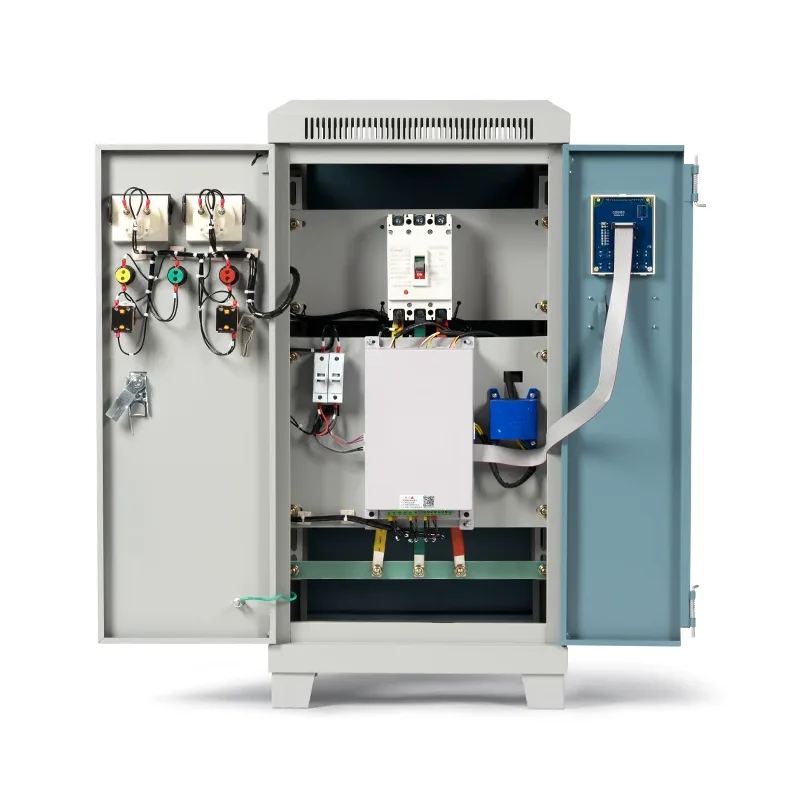

Az indítási szakaszban az alacsony feszültségű lágyindító áramelosztó szekrény megváltoztatja a tirisztorok vezetési szögét, fokozatosan növelve a motorra adott feszültséget, lehetővé téve a sima indítást.

Indítás után a bypass kontaktor bekapcsol, és a lágyindító nyugalmi állapotba kerül. Leálláskor a feszültséget is szabályozza, hogy fokozatosan csökkenjen, megelőzve a hirtelen leállás okozta vízkalapács hatásokat.

Ha nem használnak lágyindítót, és helyette hagyományos motort használnak, az indítás során fellépő hirtelen áramnövekedés különféle problémákhoz vezethet, mint például feszültségesés, berendezés ütközése, hálózati ingadozások és mechanikai kopás.

Műszaki paraméterek

Alkalmazási forgatókönyvek

Az alacsony feszültségű lágyindítós elosztószekrények ideálisak nagy motorteljesítményű alkalmazásokhoz, érzékenyek az indítási ütésekre, és ahol megkövetelik a berendezések élettartamát és az elektromos hálózat stabilitását. Ezt a terméket számos különböző iparágban lévő vásárlóink ​​számára is biztosítottuk.

A telepítés és az első üzembe helyezés lépései

Telepítés előtt győződjön meg arról, hogy az elosztó helyiségben elegendő hely áll rendelkezésre a kisfeszültségű lágyindító áramelosztó szekrény elhelyezéséhez, üzemi átjáróval (ajánlott szélesség ≥ 1,2 m). A beépítési területnek vízszintes padlóval kell rendelkeznie, és az alapcsatorna acélját biztonságosan hegeszteni és földelni kell.

A telepítés során győződjön meg arról, hogy a kábelbemenet/kimenet alulról be/alulról kifelé vagy felülről be/felül kifelé van-e, és előre tervezze meg a kábelárkot vagy kábeltálcát. A 110 kW-nál nagyobb lágyindító szekrényekhez kényszerlevegős hűtőberendezés szükséges.

Az első üzembe helyezés során győződjön meg arról, hogy a szekrény sértetlen, a festék sértetlen, és a jelölések tiszták.

Ezután ellenőrizze az elektromos csatlakozásokat, és ellenőrizze az egyes primer áramköri vezetékeket, hogy megbizonyosodjon arról, hogy nincsenek laza csatlakozások vagy helytelen csatlakozások.

Ötbiztos reteszelési teszt is szükséges, amely minden egyes reteszpont normál működését igazolja. Szimulálja a rövidzárlatokat és túlterheléseket az integrált védelmi eszközzel, hogy ellenőrizze a védelmi műveletek pontosságát.

Ha van másodlagos rendszer, ellenőrizze az RS485 vagy más kommunikációs interfészek normál működését.

Végül végezzen több indítási tesztet terhelés nélkül, és állítsa be az indítási paramétereket az optimális beállításokra.
