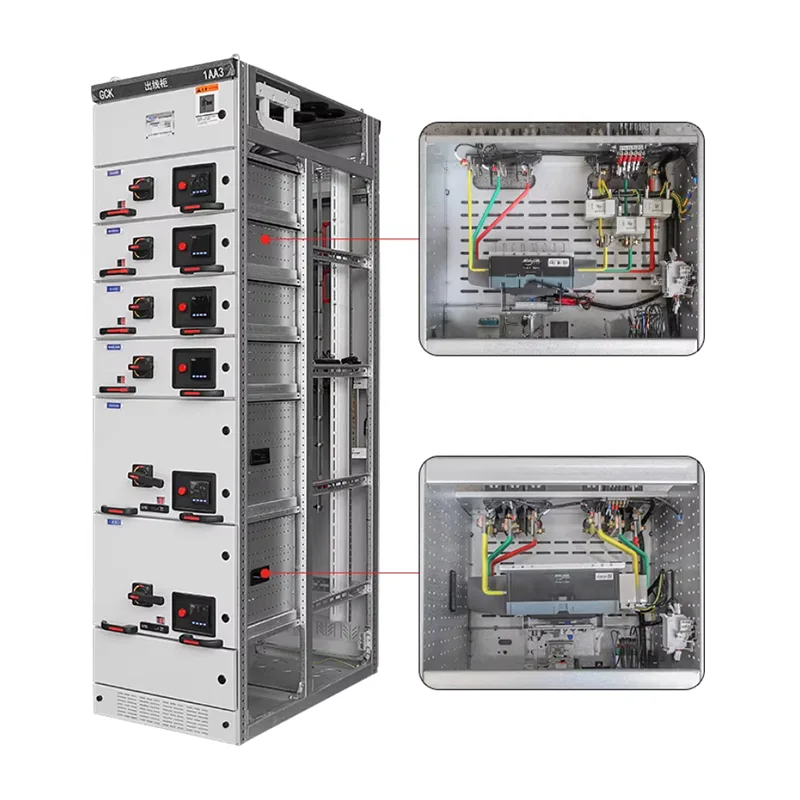

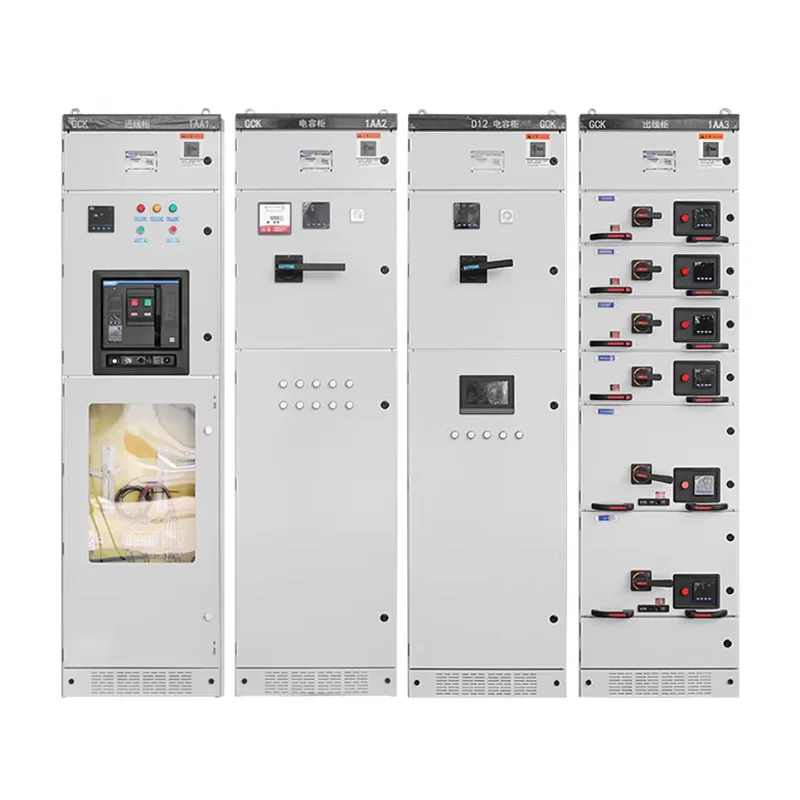

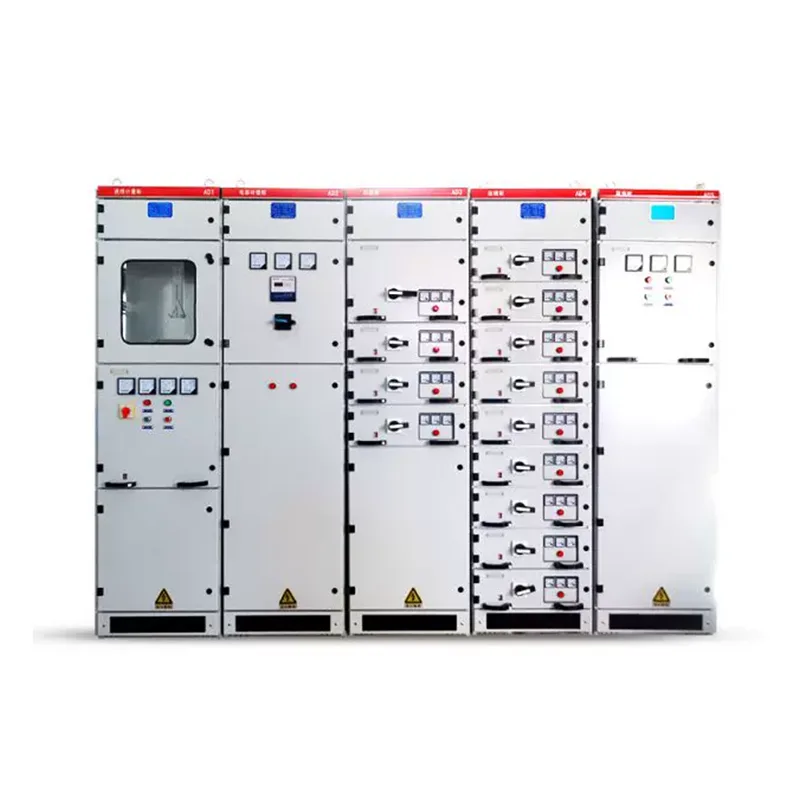

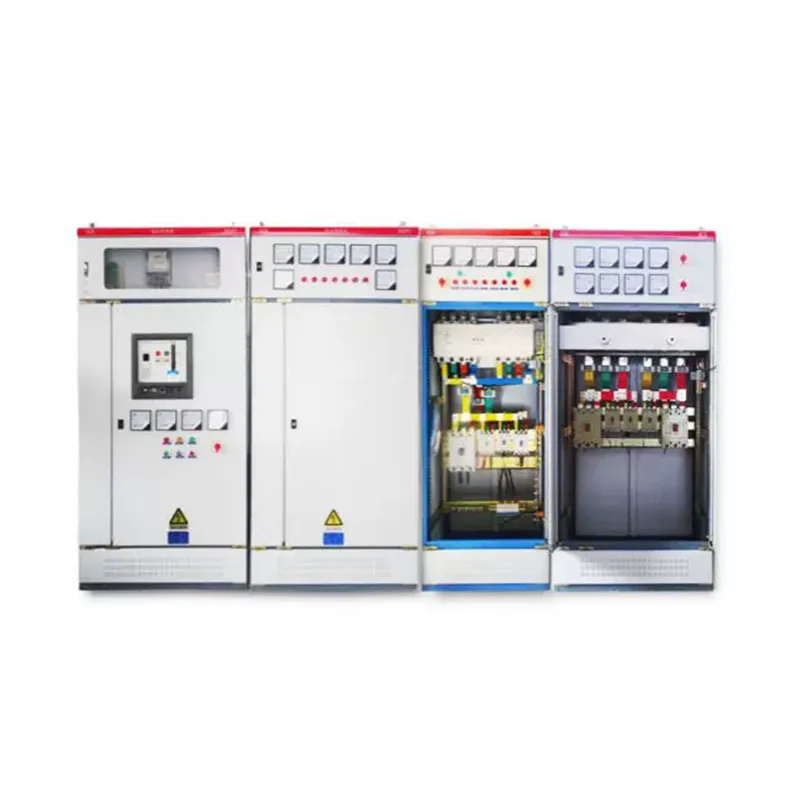

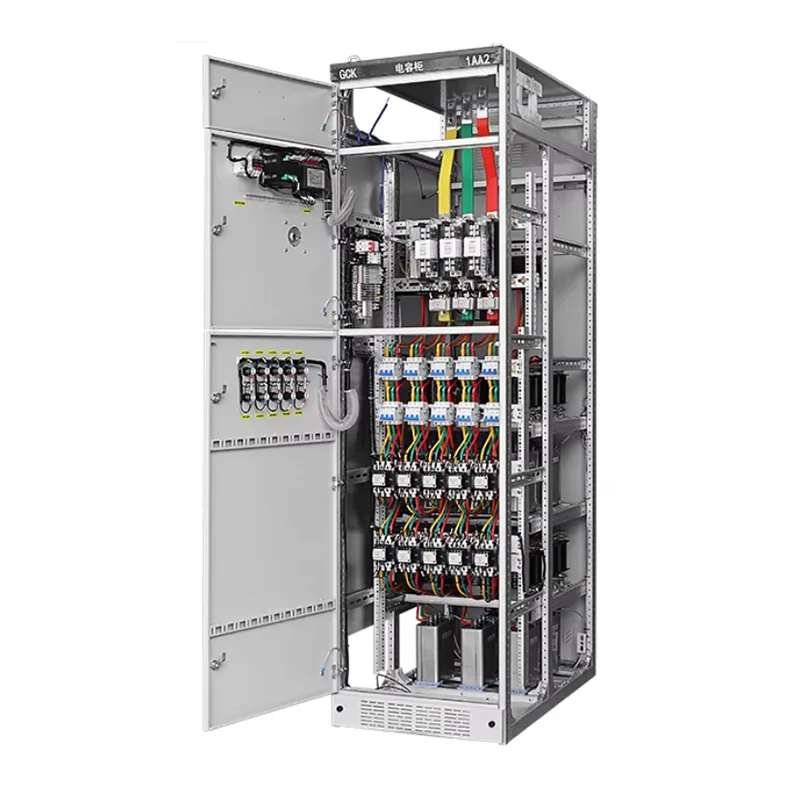

MNS kisfeszültségű kihúzható kapcsolóberendezés

Megbízható beszállítót keres MNS kisfeszültségű kihúzható kapcsolóberendezésekhez? A Kínából származó Shangming megbízható választás. Ez a kapcsolóberendezés izolált zónákkal rendelkezik, javítva a rendszer karbantartási hatékonyságát és a működés folytonosságát. Világszerte több mint 50 országba és régióba exportálták.

Mi az MNS kisfeszültségű kihúzható kapcsolóberendezés?

Az eredetileg a svájci ABB által kifejlesztett és globális gyártásra engedélyezett MNS kisfeszültségű kihúzható kapcsolóberendezés egy fejlett áramelosztó rendszer. A Shangming gyár kiforrott feldolgozási technológiával rendelkezik ehhez a termékhez, és támogatja a testreszabást.

A GGD fix kapcsolóberendezéssel ellentétben az MNS minden áramköre önállóan kihúzható fiókmodulba van beépítve. Ha egy áramkör meghibásodik, a kezelő közvetlenül kihúzhatja a fiókot javítás vagy csere céljából, miközben a szekrény többi áramköre továbbra is normálisan működik, így biztosítva a megszakítás nélküli áramellátást a karbantartás során. Az azonos specifikációjú fiókok cserélhetők, lerövidítve a hibaelhárítási időt.

Szerkezeti jellemzők

Az MNS kisfeszültségű kihúzható kapcsolóberendezés kerete C-alakú profilokból van összeállítva, 25 mm-es moduláris furatokkal, ami könnyű szerkezetet eredményez, nagy mechanikai szilárdsággal és ütésállósággal.

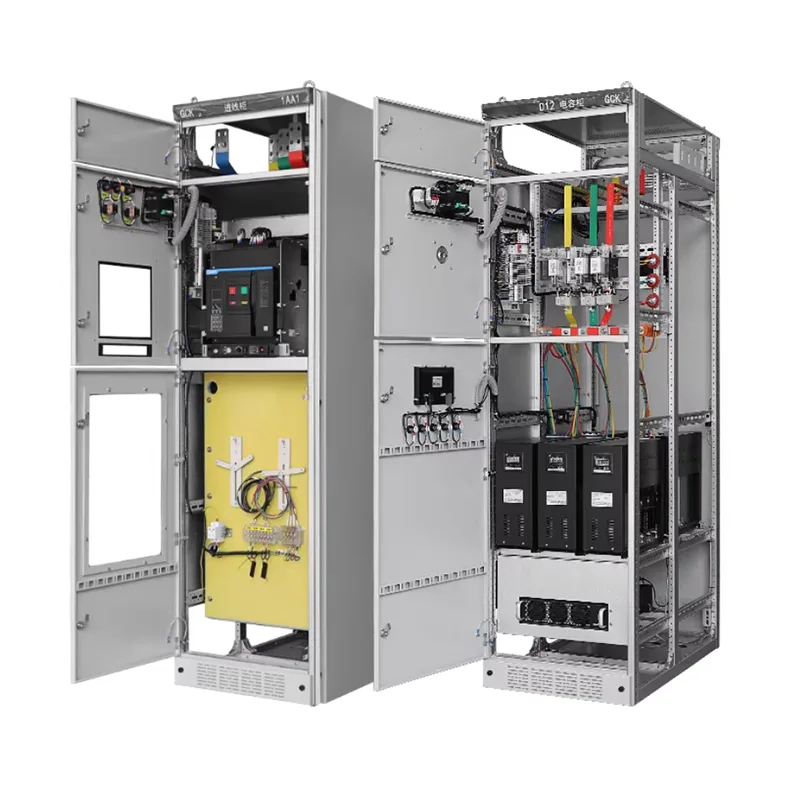

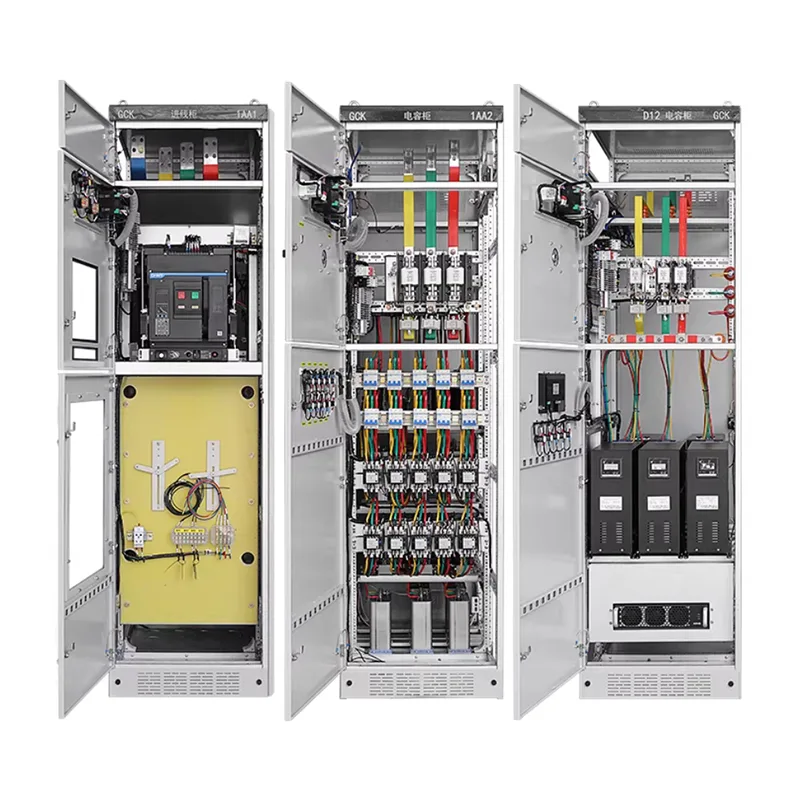

A szekrény belseje szigorúan három független zónára van osztva, hogy megakadályozzák a hibák továbbterjedését:

Funkcionális egységrekesz: Fiókmodulokat tartalmaz.

Gyújtósín-rekesz: A szekrény hátulján vagy tetején található, a fő- és elosztósíneket foglalva.

Kábelrekesz: A szekrény oldalán található, külső kábelcsatlakozásokhoz.

Az MNS emellett nagy szilárdságú égésgátló műanyagból készült többfunkciós paneleket is alkalmaz, amelyek hatékonyan szigetelik el a vízszintes és függőleges gyűjtősíneket, és megakadályozzák az ívképződést a rekeszek között.

Műszaki paraméterek

Biztonsági tervezés

A használat során a kapcsolóberendezések a személyi biztonság és a berendezések védelmének átfogó figyelembevételét igénylik. A Shangming termékei hét minőségellenőrzési folyamaton esnek át, mielőtt elhagyják a gyárat, hogy megbizonyosodjanak arról, hogy minden fontosabb biztonsági terv a helyén van, megfelel a nemzetközi és hazai szabványoknak, például az IEC 61439-1 / GB 7251.1 szabványnak, valamint teljes tanúsítási dokumentumokat és vizsgálati jelentéseket biztosít.

Teljes szigetelés: Az MNS alacsony feszültségű kihúzható kapcsolóberendezés fémlemezeket használ a funkcionális egység rekeszének, a gyűjtősínrekesz és a kábelrekesz teljes leválasztására. A hibaenergia ebben a rekeszben van korlátozva, nem befolyásolja a szomszédos áramköröket, és megakadályozza a hibaívek terjedését.

Ötszörös reteszelés: Megakadályozza az áramütést vagy a berendezés emberi hibából eredő károsodását.

A fiók csak akkor húzható ki a csatlakoztatott helyzetből, ha a megszakító nyitva van; a mechanikus reteszelő rúd reteszeli a tolómechanizmust. → Megakadályozza a főáramkör nyitását és zárását terhelés alatt.

A funkcionális egység rekesz ajtaja és a fiók helyzete reteszelt; az ajtót nem lehet kinyitni, ha a fiók nincs teljesen kihúzva; a gyűjtősín/kábelrekesz kinyitásához speciális szerszámokra van szükség. → Megakadályozza a véletlen bejutást a feszültség alatt álló rekeszekbe

A földelő kapcsoló és a főkapcsoló mechanikusan reteszelt; a földelő kapcsolót nem lehet lezárni, ha a főáramkör feszültség alatt van. → Megakadályozza a földelő vezetékek csatlakoztatását feszültség alatt

Ha a földelő kapcsoló zárva van, a főkapcsolót nem lehet a csatlakozási helyzetbe előrevinni. → Megakadályozza az áramellátást, ha a földelővezeték csatlakoztatva van.

Opcionális kulcsos reteszelés vagy elektronikus logikai reteszelés biztosítja a megfelelő működési sorrendet. →Megakadályozza a megszakítók véletlen nyitását és zárását.

Hibamentesítő nyomás: Az MNS szekrény külön nyomáscsökkentő csatornával van kialakítva. Belső véletlen rövidzárlat esetén a magas hőmérsékletű, nagynyomású gáz felfelé távozik, védve az elöl haladó kezelőket, és megfelel az IEC 61641 ívhibateszt követelményeinek.

Mely iparágakhoz ajánljuk az MNS kisfeszültségű kihúzható kapcsolóberendezéseket?

1. Petrolkémiai ipar

A petrolkémiai ipar folyamatos termelést igényel, és nem tolerálja a hosszan tartó áramszüneteket. A működési feltételek számos motoráramkört, nagy terhelhetőséget és gyakori indításokat foglalnak magukban. A rögzített kapcsolóberendezések túl kockázatosak, és óriási karbantartási költségekkel járnak.

Az MNS kapcsolóberendezés fiókos egységei lehetővé teszik az éles karbantartást biztonságos környezetben, egyértelmű áramköri leválasztást biztosítanak, csökkentik a balesetek hatását, valamint megkönnyítik a bővítést és a korszerűsítést.

2. Nagyipari gyártás

A nagyméretű gyártó iparágak, mint például az acél-, cement- és autógyárak, folyamatosan sűrű motorterheléssel és nagyméretű elektromos rendszerekkel működnek.

Az MNS támogatja az MCC-sémákat, szabványosítja az áramköröket, és lehetővé teszi a gyors karbantartást és cserét. Funkcionális egységek fokozatosan bővíthetők a gyártósorok bővülésével. Ha a jövőben a termelés bővítését tervezi, és hosszú távú használatot igényel, az MNS kapcsolóberendezések megfelelőbbek.

3. Adatközpontok és nagy kereskedelmi komplexumok

Ezek az alkalmazások rendkívül magas követelményeket támasztanak az áramellátás folytonosságával szemben, sűrű és összetett terheléselosztással, ami intelligens felügyeletet és zónakezelést tesz szükségessé. Az áramkimaradások jelentős gazdasági veszteségekkel járhatnak.

Az MNS egyértelmű zónázást, biztonságosabb tápegység-struktúrát és intelligens felügyeleti modulok integrálásának lehetőségét kínálja, biztosítva, hogy a karbantartás ne legyen hatással az egész rendszerre.

4. Önkormányzati infrastruktúra

Beleértve a metrókat, repülőtereket, kórházakat, szennyvíztisztítókat stb.

A tápegység stabilitása az infrastruktúra mentőöve, amely zónás vezérlést és gyors helyreállítást igényel a karbantartás után. Az MNS kisebb áramkimaradások esetén is lehetővé teszi a funkcionális egységek cseréjét.

5. Energia- és energiaipar

Erőművi segédrendszerek, szél- és napenergia elosztó rendszerek, alállomások kisfeszültségű oldalai. Ezek a forgatókönyvek magas követelményeket támasztanak a biztonsági szinttel és a rendszer megbízhatóságával szemben. Az MNS partíciós szerkezete és fiókos egységei jobban megfelelnek a tervezési szabványoknak.
