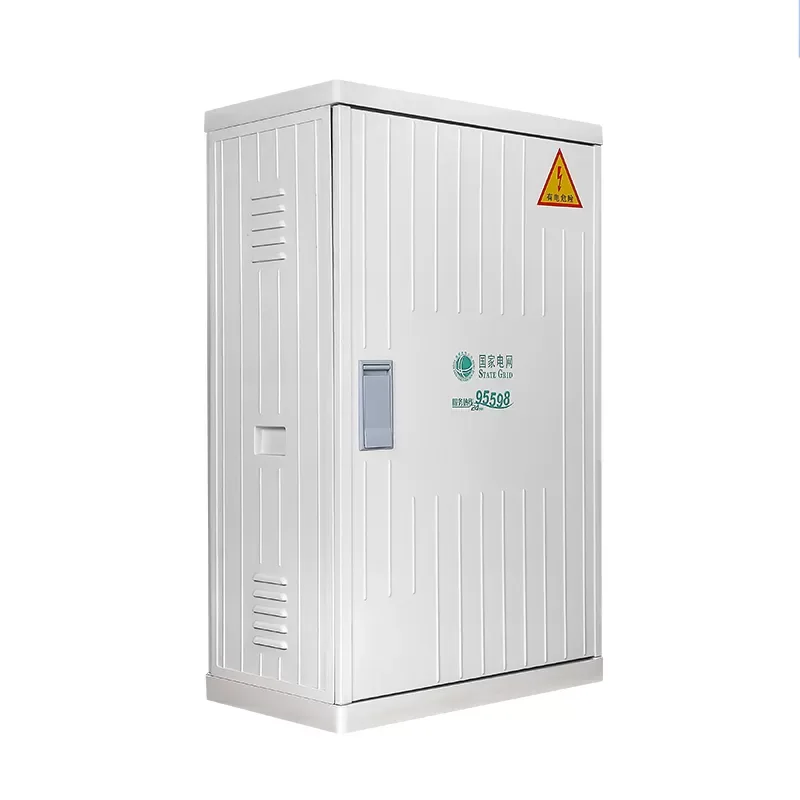

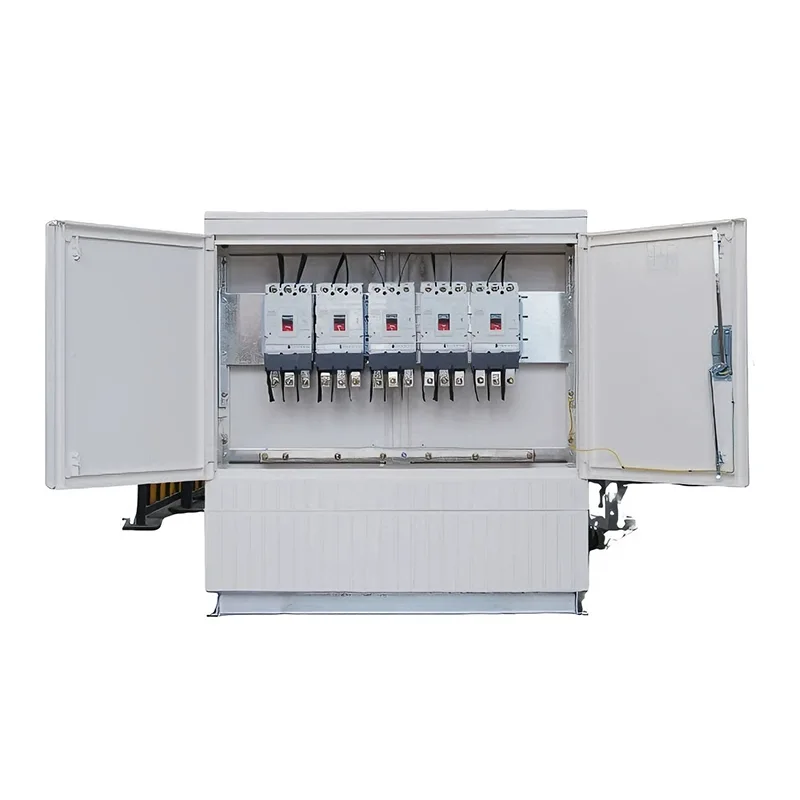

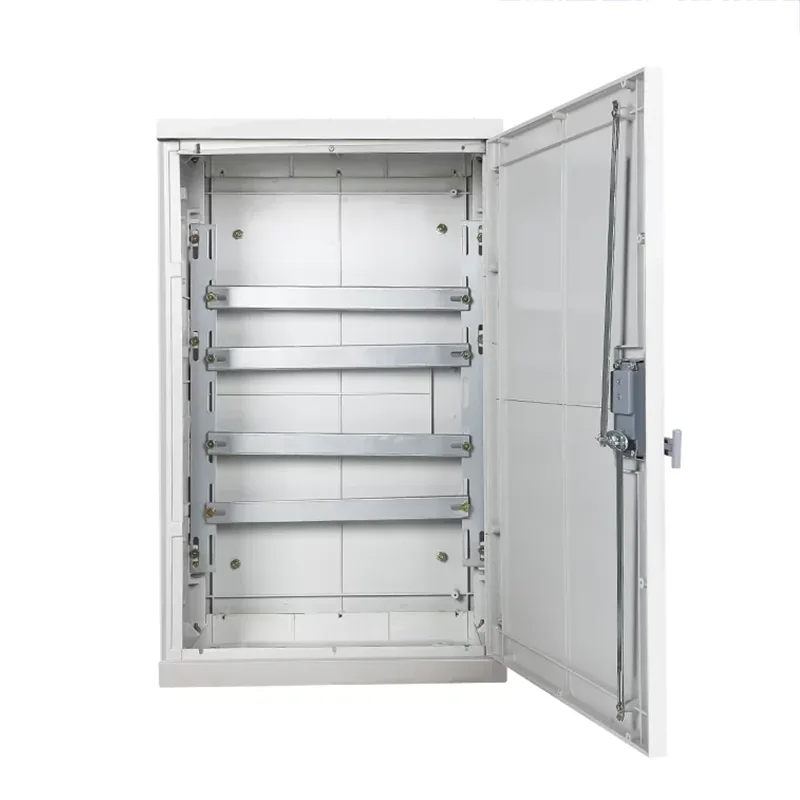

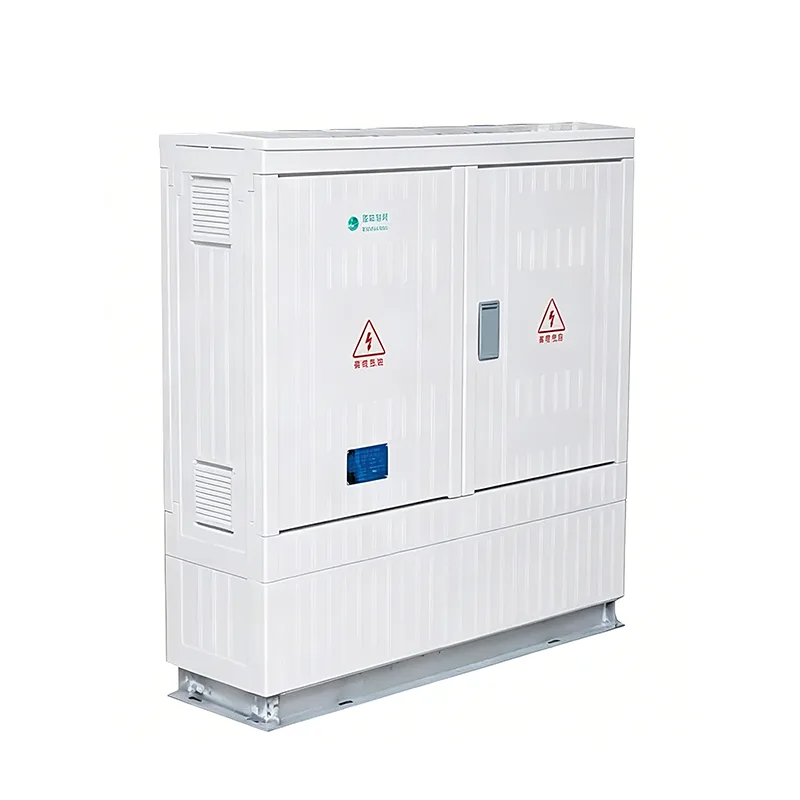

Kisfeszültségű kábelelágazó doboz

Kiváló minőségű, stabil kisfeszültségű kábelelágazó dobozokat szeretne vásárolni? Azonnal forduljon Shangminghoz! Kínából származó beszállító vagyunk, közvetlen gyári ellátást, műszaki tanácsadási szolgáltatásokat és minőségbiztosítást kínálunk.

Mi az a kisfeszültségű kábelelosztó doboz?

A kisfeszültségű kábelelosztó doboz olyan elektromos eszköz, amelyet kisfeszültségű áramelosztó rendszerekben használnak kábelek leágazására, csatlakoztatására és elosztására. Nem szabályozza, nem korlátozza és nem figyeli az áramot.

A fő tápellátás megszakítása nélkül biztonságosan és szisztematikusan leágazik egyetlen kisfeszültségű áramforrást több kimenetre a későbbi terhelésekhez. Kiválthatja a hagyományos kábelkutak vagy véletlenszerű terepi vezetékezést, javítva a kisfeszültségű áramelosztó rendszer biztonságát, szabványosítását és karbantarthatóságát.

Munkafolyamat: A főáram belép az elosztódobozba → Az áram egyenletesen oszlik el a belső gyűjtősíneken keresztül → Minden elágazás a terhelési igénynek megfelelően vesz fel áramot.

Miért nincs szükség a kisfeszültségű kábelelágazó dobozokhoz védőalkatrészekre?

Ez szorosan összefügg magának a kisfeszültségű kábelelágazó doboznak a funkciójával. A teljes rendszerben a védelem felfelé, a csatlakozás pedig lefelé van; minden védelmi funkciót a felfelé irányuló megszakító lát el.

Mi történik rövidzárlattal? → A zárlati áramot 0,1 másodpercen belül megszakítja a felső megszakító. Az elágazó doboz csak a pillanatnyi hőstabilitási áramot (pl. 15kA/1s) viseli el.

Mi történik túlterheléssel? → A túlterhelést észleli és kioldja a védőberendezés. A fióktelep csak a lebonyolításért felelős, az ítélethozatalban nem vesz részt.

Mi történik a szivárgó árammal? → A szivárgásvédelem a sorkapocs elosztódobozban van megvalósítva; az elágazó doboz nem rendelkezik ezzel a funkcióval.

Technikai előnyök

A kábelelágazó dobozok jelentős műszaki előnyökkel rendelkeznek a hagyományos kábelkutakhoz képest, és helyettesítőként is használhatók.

Fő alkalmazási forgatókönyvek

Városi lakóközösségek: A főtranszformátor fő kábele belép a kisfeszültségű kábel leágazó dobozába, majd elosztja az áramot az egyes egységépületek között.

Városi utcai világítási rendszerek: Az utcai világítási rendszerekben rendszerint az út mentén időközönként egy elágazó dobozt helyeznek el, hogy áramellátást biztosítsanak az utcai lámpáknak.

Ipari és bányászati ​​vállalatok: A kábelelágazó dobozok másodlagos elosztási pontként szolgálhatnak a gyárépületeken kívül, és elosztják az áramot a különböző műhelyekhez.

Régi városi körzet elektromos hálózatának korszerűsítése: A leágazó dobozok megoldják a korlátozott hely problémáját, ami megakadályozza a nagy elosztó szekrények telepítését.

Telepítési és karbantartási óvintézkedések

1. Vízszigetelés és nedvesség elleni védelem: A kisfeszültségű kábelelágazó doboz alját kábeldugaszoló anyaggal kell tömíteni, hogy megakadályozzuk a föld alatti kábelárokból származó nedvesség felemelkedését és lecsapódását, ami rövidzárlatot okozhat.

2. Megbízható földelés: Annak ellenére, hogy a doboz szigetelt, a kábelek fémes árnyékoló rétegét megbízhatóan össze kell kötni a földeléssel egy erre a célra szolgáló földelősínen keresztül.

3. Infravörös ellenőrzés: Az elosztódobozban lévő sűrű csomópontok miatt javasoljuk, hogy rendszeresen használjon infravörös hőmérőt, hogy ellenőrizze, nem melegednek-e túl az illesztések. Ez kulcsfontosságú a tűzmegelőzés szempontjából, és elkerülhetetlen.

A részletes telepítési útmutatót a megrendeléshez mellékeljük. A dokumentáció teljes, beleértve a telepítési kézikönyvet, a kapcsolási rajzot, az alkatrészlistát, a karbantartási útmutatót és a szekrényrajzokat (DWG/PDF formátum). Kérjük, azonnal lépjen kapcsolatba velünk, ha bármilyen kérdése van.
