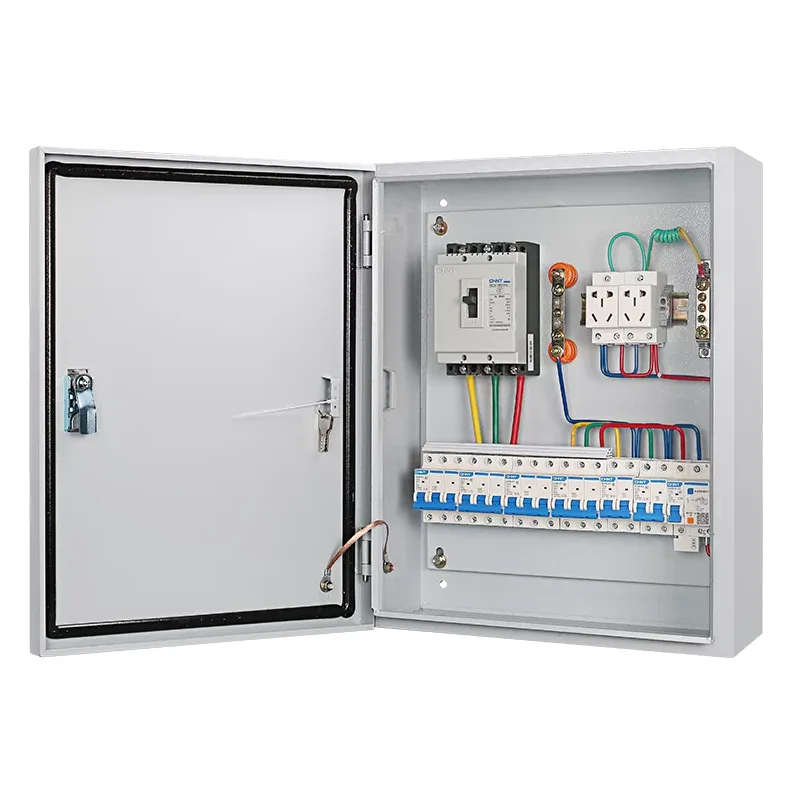

JXF alacsony feszültségű integrált elosztódoboz

A JXF kisfeszültségű integrált elosztódobozok hidegen hengerelt acéllemezből készülnek, hajlítva és hegesztve, felületükön epoxigyanta elektrosztatikus szórással készültek, így esztétikusak és tartósak. Ez az egyik terméktípus, amelyet a Shangming elosztódobozok gyártójaként és szállítójaként kínálhat új és meglévő vásárlóinak egyaránt. Átfogó K+F és testreszabási lehetőségekkel rendelkezünk; kérjük, küldje el nekünk igényeit.

Kérdés küldése

termékleírás

A JXF alacsony feszültségű integrált elosztódoboz a Shangming Factory által tervezett és gyártott kiváló minőségű termék. IP55 védettségű, belső szerelőaljzattal rendelkezik különböző elektromos berendezések beépítéséhez, valamint 110 fokot meghaladóan nyíló, rugalmasan forgatható ajtóval.

Szerkezeti jellemzők

Anyaga: A JXF kisfeszültségű integrált elosztódobozok hidegen hengerelt acéllemezből készülnek, elektrosztatikus porszórt bevonattal, erős korrózióállóságot és időjárásállóságot biztosítva.

Védettség: IP40; Az IP54 testreszabható, hogy megfeleljen a projekt követelményeinek. A magas szintű védelem érdekében a doboz szélei tömítőcsíkokkal vannak ellátva, amelyek kiváló por- és vízállóságot biztosítanak.

Telepítési mód: Rugalmas telepítési lehetőségeket támogatunk, az Ön igényei alapján. A falra szerelhető, süllyesztett vagy padlóra szerelhető telepítések támogatottak.

Belső elrendezés: Az elosztódoboz mozgatható szerelőlappal rendelkezik, amely lehetővé teszi az alkatrészek szabad elrendezését a kapcsolási rajz szerint.

Mik a JXF alacsony feszültségű integrált elosztódobozok alkalmazásai?

A JXF alacsony feszültségű integrált elosztódobozokat alacsony feszültségű kapocs- és elágazóáramköri áramelosztásra használják, a világítás, az áramellátás, a berendezésvezérlés és a kültéri energiaszükségletek kielégítésére.

1. Terminál áramelosztás

A JXF leggyakoribb alapalkalmazása a fő elosztószekrényből történő áramfelvétel, és meghatározott területekre vagy berendezésekre történő elosztása.

Kapcsolódó forgatókönyvek:

Padlóelosztás: Irodaházakban vagy lakóépületekben minden emeleten energiaátadó állomásként szolgál.

Műhely teljesítménye: Felelős egy adott gép áramellátásáért egy ipari telephelyen.

Ideiglenes áramellátás: Építkezéseken vagy kiállítási helyszíneken megbízható ideiglenes áramellátási pontként szolgál.

2. Motorvezérlés és indítás

A JXF dobozok mély belső terének és rugalmas elrendezésének köszönhetően ideálisak kontaktorok és hőrelék elhelyezésére.

Kapcsolódó forgatókönyvek:

Vízszivattyú vezérlés: Általában tűzoltó szivattyúk és szennyvízszivattyúk automatikus/kézi kapcsolású vezérlésére használják.

Ventilátorindítás: Szellőzőrendszerek vezérlése ipari üzemekben vagy mélygarázsokban.

Lágyindító/Változtatható frekvenciájú hajtás kombináció: A beépített kis lágyindító vagy a változtatható frekvenciájú hajtás zökkenőmentes motorindítást-leállítást és sebességszabályozást tesz lehetővé.

3. Világítás és tájszabályozás

Outdoor Streetlight Control: Időkapcsolókkal vagy fényérzékeny érzékelőkkel működik, hogy automatikusan időzítse az utcai lámpák kapcsolását városi utakon vagy ipari parkokban.

Tájvilágítás: Kezeli és védi az épületek külső világításának és szökőkútrendszereinek áramellátását.

Vészvilágítás: Vészhelyzetekben, például tűz esetén a vészvilágítást a tűzvédelmi rendszer erőszakosan aktiválja.

4. Tűzvédelmi és katasztrófa-megelőzési kapcsolat

Füst elvezető ventilátordoboz: Tűzriasztó jelzéseket fogad, és erőszakosan aktiválja a füstelvezető ventilátort.

Tűzcsap felügyelet: Figyeli a tűzvédelmi rendszer víznyomását vagy állapotát, és valós idejű visszajelzést ad.

5. Integrált vezérlés és alacsony feszültségű rendszerintegráció

PLC/Control Box: Belsőleg tartalmaz egy programozható logikai vezérlőt az ipari automatizált gyártósorok logikai vezérléséhez.

Kommunikációs konvergencia: Bár a JXF egy nagyfeszültségű doboz, gyakran használják távadók és adatgyűjtő modulok telepítésére is különféle érzékelőkhöz, integrált digitális vezérlést biztosítva.

Termékleírások

Név	Műszaki adatok	Szélesség	Magasság	Mélység
JXF alap doboz	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Gyakori hibák és megoldások

Hibajelenség

Lehetséges okok

Megoldás

A főkapcsoló leoldott és nem lehet visszaállítani

- Rövidzárlat vagy túlterhelés a kimenő vezetékben

- A hibaáram védelem kioldott

- A kapcsoló mechanikai meghibásodása

① A hibás áramkör hibaelhárításához válassza le az egyes kimenő vonalakat;

②Nyomja meg a "Reset" gombot, és próbálja meg lezárni az áramkört;

③Ha az áramkör továbbra sem zárható le, cserélje ki a főkapcsolót.

Egy kimenő vonalnak nincs áramellátása

- Ezen az útvonalon kioldott a mini megszakító.

- Laza vagy megégett vezetékek.

- Rövidzárlat a felhasználói oldalon.

①Ellenőrizze, hogy a megfelelő MCB leoldott-e; visszaállítása megoldja a problémát.

②Az áramellátás kikapcsolása után ellenőrizze, hogy a vezetékek kivezetései nem oxidáltak-e vagy nem lazultak-e.

③ Lépjen kapcsolatba a felhasználóval a belső vezetékek hibaelhárítása érdekében.

A szivárgási áramvédelem gyakori kioldása

- Vonalszigetelés elöregedése

- Túlzott szivárgó áram több eszközből

- Hiba a hibaáram-kapcsolóban (RCD).

①Mérje meg az egyes áramkörök szigetelési ellenállását egy megohmmérővel (>0,5 MΩ-nak kell lennie);

② Kapcsolja be szakaszosan a nagy szivárgási árammal rendelkező berendezések azonosításához;

③Cserélje ki a hibaáram-védőt (RCD) (A vagy B típusú ajánlott).

A meddőteljesítmény kompenzáció nem működik

- A vezérlő nincs bekapcsolva

- A kondenzátor sérült

- Rendellenes feszültség

①Ellenőrizze a vezérlő tápellátását és a mintavevő áramváltót (CT);

②Mérje meg a kapacitás értékét multiméterrel (ha az eltérés >10%, akkor cserélni kell);

③ Az automatikus kapcsolás előtt várja meg, amíg a feszültség visszatér a normál értékre.

Rendellenes villanyóra állások

- A CT polaritása fordított

- A mérés vezetékezési hibája

- A mérő hibája

①Ellenőrizze az azonos nevű CT terminált (P1 a gyűjtősín felé néz);

② Újrahuzalozás a mérési előírásoknak megfelelően;

③A mérő ellenőrzéséhez vagy cseréjéhez forduljon az áramszolgáltató irodához.

Páralecsapódás/rozsda a burkolaton belül

- A tömítőszalag öregítése

- Légtelenítő szelep vagy fűtőelem hiánya

- Hosszú távú magas páratartalmú környezet

①Cserélje ki az ajtó tömítőcsíkját;

②Intelligens párátlanítót vagy fűtőlapot telepítsen;

③ Tisztítsa meg a felgyülemlett vizet, és vigyen fel rozsdagátló festéket.

JXF Low-voltage Integrated Distribution Box
