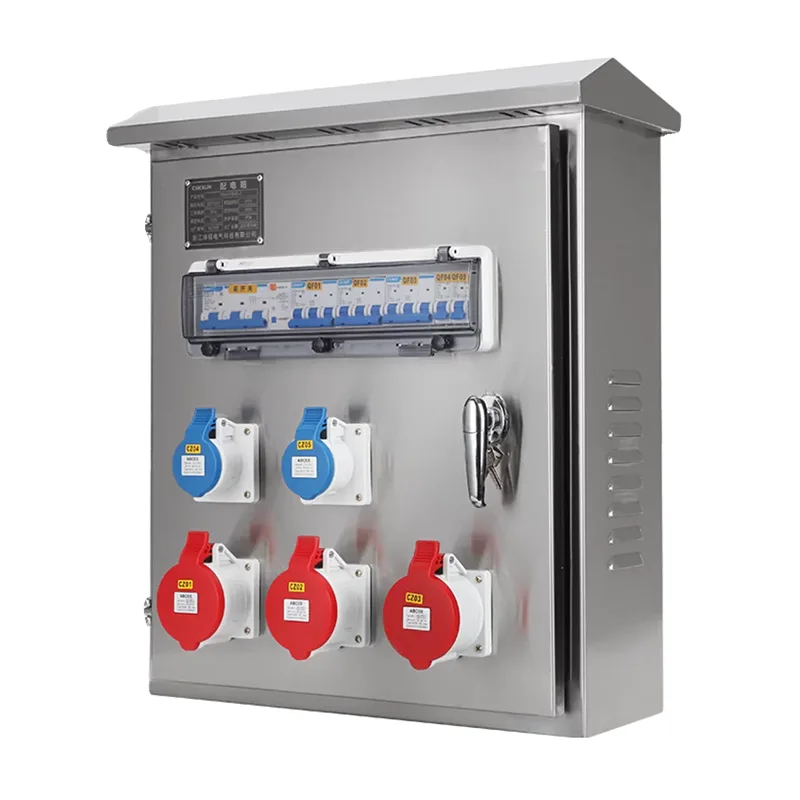

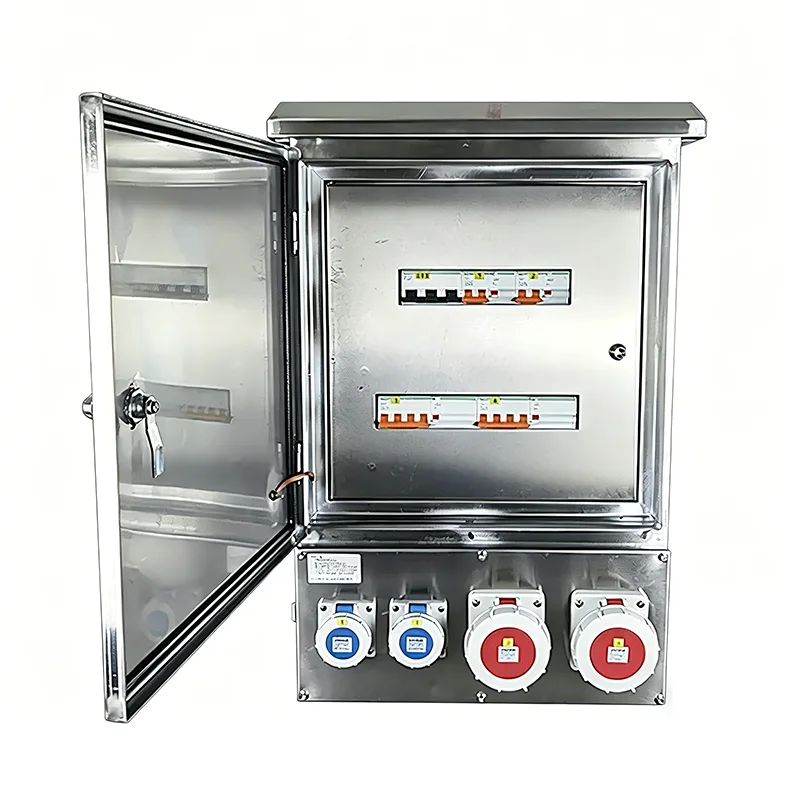

Ipari csatlakozóaljzat karbantartási áramelosztó doboz

Az ipari csatlakozóaljzat-karbantartó áramelosztó dobozok rendkívül biztonságos, moduláris, plug-and-play áramelosztó egységek. A karbantartó személyzet a fő elosztószekrény vagy a vezetékek kinyitása nélkül egyszerűen behelyezheti az áramot. A Shangming professzionális gyárként megbízható megoldásokat tervez és gyárt Önnek, és támogatja az átfogó testreszabást.

Miért van szükség dedikált karbantartási elosztó dobozra?

Plug and Play: Az ipari aljzatos karbantartó tápegység dobozával a karbantartó személyzet közvetlenül csatlakozhat az áramellátáshoz szabványos ipari dugókon keresztül, vezetékek szétszerelése nélkül, javítva a karbantartási hatékonyságot.

Biztonsági leválasztás: Ezt a terméket kifejezetten karbantartási feladatokra tervezték, elkerülve a fő gyártósor áramellátó rendszerének ideiglenes vezetékezéséből származó interferenciát.

Szabványos felügyelet: Az egységes aljzat interfészek megakadályozzák a hibás vezetékezés okozta fázishibákat vagy rövidzárlatokat.

Átlátszó ablak kialakítása: A doboz egy átlátszó kezelőablakkal rendelkezik, amely lehetővé teszi a karbantartó személyzet számára, hogy a fedél felnyitása nélkül megfigyelje a megszakító állapotát vagy alaphelyzetbe állítási műveleteket hajtson végre.

Szerkezet és funkcionális konfiguráció

1. Beviteli mód

Rögzített telepítési típus: Az áramellátás a felfelé irányuló MCC szekrényből vagy gyűjtősínből, kábel hozzáférési kapcsokról származik

Mobil típus: Ipari csatlakozókkal felszerelt, ideiglenes áramkocsikhoz vagy generátorokhoz csatlakoztatható

2. Kimeneti konfiguráció

Többcsatornás ipari aljzat-kombináció, beleértve:

Háromfázisú aljzat: 32A/63A piros CEE

Egyfázisú aljzat: 16A/32A kék vagy sárga CEE

Speciális feszültség: 110V biztonsági leválasztó aljzat

Független védelem minden áramkörhöz: Miniatűr megszakító + opcionális maradékáram-védő (RCD)

Egyértelműen fel van tüntetve az áramkör célja, feszültsége és áramerőssége

3. Biztonsági és védelmi tervezés

Védettség: IP54 vagy IP65

Ajtóreteszelés (opcionális): Az ajtó kinyitásakor automatikusan lekapcsolja a kimeneti teljesítményt, hogy megakadályozza a feszültség alatti működést

Vészleállító gomb: Minden kimenet egygombos lekapcsolása

Földelés folytonossága: Minden PE aljzat-kivezetés megbízhatóan csatlakozik a fő földelő gyűjtősínhez

4. Ház anyaga

Beltéri: Porszórt hidegen hengerelt acél (IP54);

Kültéri környezet: 304 rozsdamentes acél (IP65+);

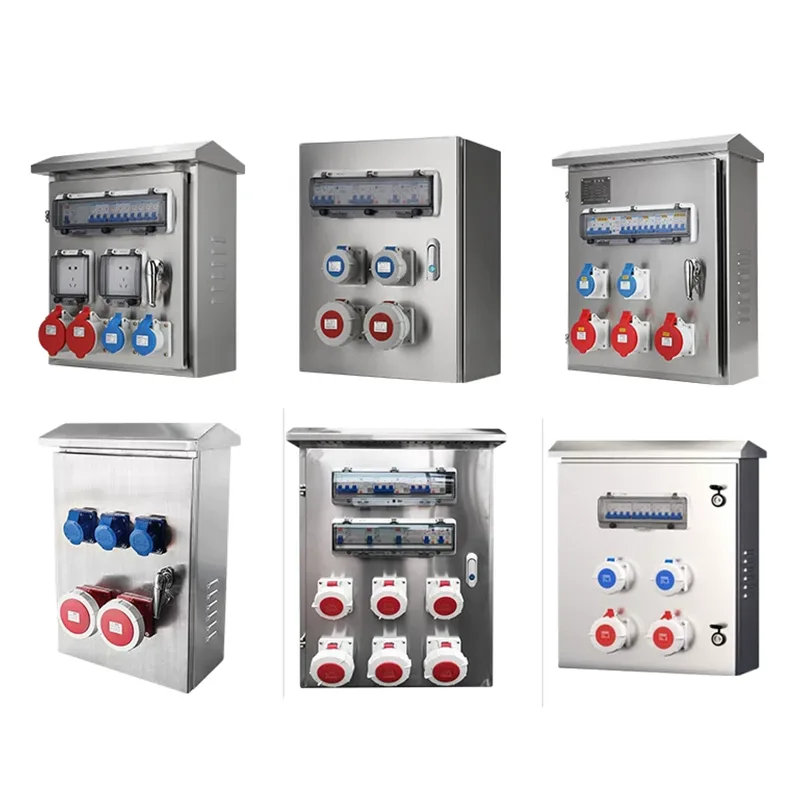

Termék-összehasonlítás

Alkalmazási forgatókönyvek

1. Gyártóműhely berendezések karbantartása: Ipari aljzatkarbantartás Az áramelosztó dobozok alkalmasak CNC szerszámgépek, fröccsöntő gépek és robot munkaállomások közelébe történő beépítésre. A karbantartás során a villáskulcsok, az oszcilloszkópok és az ideiglenes világítás közvetlenül csatlakoztathatók a tápellátás megszakítása nélkül.

2. Energetikai és áramszolgáltató létesítmények karbantartása: A gyakori alkalmazások közé tartoznak az erőművek turbinaplatformjai és az alállomások relévédelmi helyiségei, amelyek tápellátást biztosítanak a relévédelmi tesztelőknek, infravörös hőkameráknak és ideiglenes ventilátoroknak.

3. Rail Transit Depók: A karbantartó tápdobozok metró- és nagysebességű vasúti karbantartó vágányok közelében használhatók, szabványos tápellátási interfészt biztosítva a vonatlégkondicionálás teszteléséhez, az akkumulátor töltéséhez és a futómű világításához.

4. Petrolkémiai és bányászati ​​ipar: Robbanásbiztos zónán kívüli karbantartási területekre alkalmas, 110 V-os biztonsági feszültségű aljzatokkal, hogy csökkentse az áramütés kockázatát nedves környezetben.

5. Hajóépítés és offshore platformok: Ez a termék motortérben vagy fedélzeti karbantartási pontokon használható. IP66-os rozsdamentes acél ház szükséges a sópermettel szembeni korróziónak való ellenálláshoz.

Használati óvintézkedések

Kompatibilitás ellenőrzése: A készülék csatlakoztatása előtt győződjön meg arról, hogy az eszköz dugó árama és névleges feszültsége megegyezik az aljzattal. Ezt szín alapján lehet megkülönböztetni: a kék a 220V-ot, a piros pedig a 380V-ot jelenti.

Ne csatlakoztassa vagy húzza ki terhelés alatt: Nagy áramú (63 A feletti) terhelés esetén először kapcsolja ki az ipari aljzat karbantartási tápegység dobozában lévő megszakítót, mielőtt bedugná vagy kihúzná.

Rendszeres önellenőrzés: A karbantartó dobozban lévő maradékáram-kapcsolót (RCD) havonta ellenőrizni kell a Teszt gombra kattintva, hogy megbizonyosodjon arról, hogy hiba esetén azonnal meg tudja szakítani az áramellátást.
