XL-21 kisfeszültségű áramelosztó szekrény

Az XL-21 alacsony feszültségű áramelosztó szekrényt a Shangming, egy kínai gyártó biztosítja. Teljes gyártási kapacitással rendelkezünk, havi gyártási kapacitásunk meghaladja a 3000 egységet. Támogatjuk az egyedi rajzokat, az alkatrészbeszerzést és a gyári tesztelést. Bármikor felveheti velünk a kapcsolatot a megoldás fejlesztése érdekében.

Termék felépítése

Az XL-21 kisfeszültségű áramelosztó szekrény teljesen zárt, rögzített és függőlegesen elválasztott szerkezeti felépítéssel rendelkezik, előtérbe helyezve az egyszerűséget, a megbízhatóságot és a könnyű karbantartást.

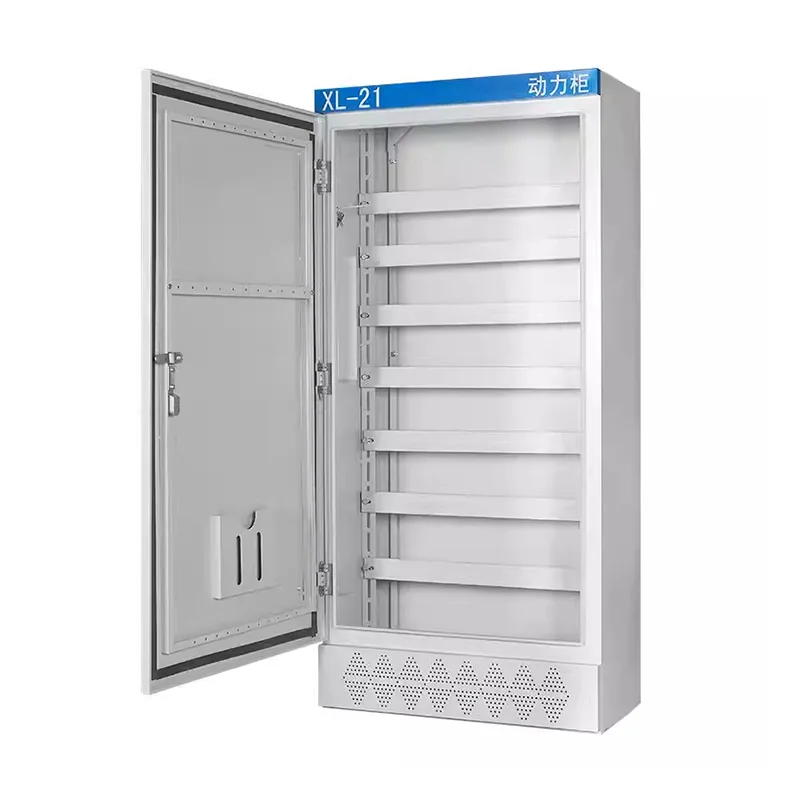

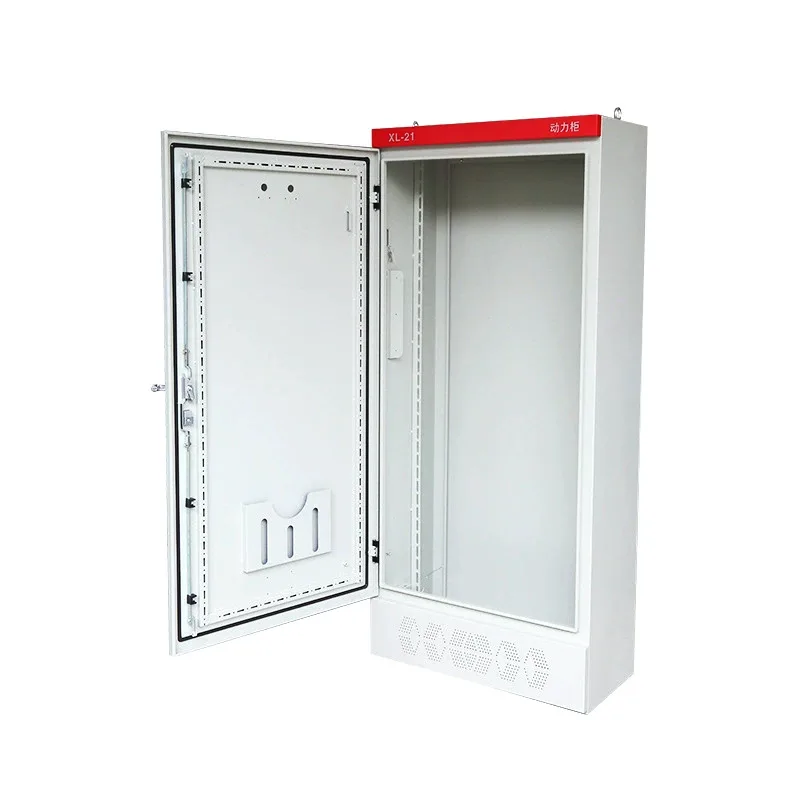

1. Szekrény külső

Az XL-21 szekrény hidegen hengerelt acéllemezből készül, hajlítva és hegesztve, elegendő merevséget biztosítva a nehéz megszakítók és gyűjtősínek megtámasztásához. A védőajtó egy nyíló kivitel, 110°-nál nagyobb nyitási szöggel. Poliuretán tömítőcsíkok vannak az ajtó szélei körül a porállóság fokozása érdekében.

A belső oldalakon perforált függőleges profilok találhatók, amelyek megkönnyítik a gerendák és a szerelőlapok az alkatrészek méretének megfelelő beállítását.

2. Belső elrendezés

Bár az XL-21 egyetlen, integrált tér, több funkcionális területre oszlik:

Felső gyűjtősín terület: A fő bejövő gyűjtősín a szekrény tetején található, szigetelőkkel rögzítve, és támogatja a rézsínek vízszintes vagy függőleges kiterjesztését.

Központi alkatrész terület: Ez a központi terület, amelyet leválasztó kapcsolók, megszakítók, mágneskapcsolók, hőrelék stb. felszerelésére használnak.

Alsó vezetékezési terület: Alul bőséges hely van a kábelbevezetéshez, és külön nulla- és földelősínek vannak.

3. Alsó és kábel be-/kiépítés

Az elosztószekrény alján egy nagyméretű, levehető panel található, amely a kábelek számától függően nyílásokkal alakítható, és kábelköpenyekkel is használható.

50-100 mm magas csatornás acéltalp felszerelhető a szekrény talajtól való magasságának növelésére, amely nedvességvédelmet biztosít és megkönnyíti a targonca kezelését.

A termék előnyei

1. Széles körű alkalmazás

Az XL-21 alacsony feszültségű áramelosztó szekrény klasszikus kisfeszültségű áramelosztó szekrény szerkezettel rendelkezik. Kiforrott technológiája és magas szintű szabványosítása széles körben alkalmazta gyárakban, építési projektekben és önkormányzati projektekben, megbízhatósága hosszú időn keresztül bizonyított.

2. Alkalmas teljesítmény terheléselosztásra

Professzionális gyártóként a Shangming áramellátó rendszereket tervez motorokhoz, szivattyúkhoz, ventilátorokhoz és egyéb energiaellátó berendezésekhez. A termékek kiváló áramterheléssel rendelkeznek, folyamatosan működnek, és megfelelnek a nagy terhelésű alkalmazások igényeinek.

3. Robusztus és tartós

Számos anyag áll rendelkezésre, köztük szénacél, horganyzott acél és rozsdamentes acél. Függetlenül a felhasznált anyagtól, a szekrény szerkezeti felépítése kellő szilárdságot és ütésállóságot biztosít, így alkalmas hosszú távú ipari környezetben való használatra.

4. Kényelmes karbantartás

A tápszekrény belső elektromos alkatrészei szisztematikusan vannak elrendezve, átlátszó áramkörökkel. Egyetlen jobb oldali ajtóval rendelkezik, a késkapcsoló működtető fogantyúja a szekrény elején, a jobb felső oszlopban található. A mérőműszerek és a jel tápegységek az ajtóra vannak felszerelve, amelyek teljes láthatóságot biztosítanak nyitott ajtó esetén az egyszerű ellenőrzés és karbantartás érdekében.

5. Erős kompatibilitás

XL-21 kisfeszültségű elosztószekrényünk rugalmasan konfigurálható olyan főbb elektromos alkatrészekkel, mint a megszakítók, mágneskapcsolók és hőrelék, alkalmazkodva a különféle vezérlési és védelmi sémákhoz, hogy megfeleljenek a különböző projektek igényeinek.

6. Költségelőny

Összehasonlítva az olyan összetett szerkezetekkel, mint a fiókos szekrények, az XL-21 elosztószekrény egyszerű szerkezettel és szabályozható gyártási költségekkel rendelkezik, így ideális olyan projektekhez, amelyeknél magas a költséghatékonyság és a stabilitás.

Mik az XL-21 elosztószekrény telepítési környezeti követelményei?

Ezt az XL-21 alacsony feszültségű áramelosztó szekrényt főként háromfázisú háromvezetékes és háromfázisú négyvezetékes áramellátó rendszerekben használják 50 Hz váltóáramú frekvenciával és 500 V alatti feszültséggel az áram- és világítás elosztására. A projekt vagy a tényleges telepítés megkezdése előtt meghatározhatja a telepítési környezetet. Gyártóként a következő javaslatokat ajánljuk:

1. Környezeti hőmérséklet

Normál üzemi hőmérséklet: -5 ℃ és +40 ℃ között;

Átlaghőmérséklet 24 órán keresztül: nem haladja meg a +35 ℃-ot;

Tárolási és szállítási hőmérséklet: -25 ℃ és +55 ℃ között (rövid távon);

Megjegyzés: Ha magas hőmérsékletű környezetben telepítik, fokozott szellőzésre vagy csökkentett kialakításra van szükség.

2. Magasság

A telepítési magasság legfeljebb 2000 méter lehet.

2000 méter felett a szabványok szerinti leértékelés szükséges.

3. Relatív páratartalom

+40 ℃ telepítési környezeti hőmérséklet esetén a relatív páratartalomnak ≤ 50%-nak kell lennie.

Alacsonyabb hőmérsékleten magasabb páratartalom megengedett.

4. Telepítési hely

Az XL-21 tápegység csak beltéri telepítésre szolgál.

Tilos a beszerelés: árnyékolatlan kültéri területeken, robbanásveszélyes gázokkal vagy porral rendelkező veszélyes helyeken, erősen korrozív környezetben, vagy erősen poros vagy vezetőképes porral rendelkező területeken.

5. Mechanikai és rezgési feltételek

A telepítési környezetnek mentesnek kell lennie erős vibrációtól vagy ütésektől. Rezgésfrekvencia ≤ 10 Hz, gyorsulás ≤ 0,5g. A telepítési alapnak stabilnak kell lennie, elkerülve, hogy ugyanazt a platformot megosszák nagy motorokkal vagy bélyegzőberendezésekkel.

A beépítés után a szekrényt alapvetően függőlegesen, ≤ 5°-os függőleges dőlésszöggel kell tartani, különben ez befolyásolja a működtető szerkezet élettartamát.

6. Szellőztető és hőleadó tér

A karbantartáshoz hozzáférést kell biztosítani a szekrény elején és hátulján. Az elülső munkafelületnek ≥ 0,8 m-nek kell lennie, ajánlott 1,0 m. Ha hátul karbantartásra van szükség, ≥ 0,8 m szükséges. A szekrény tetejének legalább 0,5 m-re kell lennie a mennyezettől. Ha több szekrény van elhelyezve egymás mellett, nincs szükség résre közöttük; közvetlenül összeszerelhetők. A teljes sor mindkét végén azonban szellőzőteret kell hagyni.

7. Tűzmegelőzési és biztonsági követelmények

A beépítési területnek nem gyúlékony szerkezetnek kell lennie. Gyúlékony és robbanásveszélyes anyagokat nem szabad tárolni a telepítés helyétől számított 1 méteren belül.

A talajnak síknak és száraznak kell lennie. Javasoljuk, hogy a talaj felett 100-200 mm-rel betonalapot készítsenek, hogy megakadályozzák a víz bejutását.

8. Elektromágneses környezet

A telepítési helynek távol kell lennie a nagy teljesítményű frekvenciaváltóktól és a nagyfrekvenciás berendezésektől, hogy elkerüljük a másodlagos vezérlőáramkörökkel való interferenciát. Erős elektromágneses interferencia esetén javasoljuk, hogy árnyékolt kábeleket használjon a vezérlővezetékekhez, és külön kábeltálcában vezesse azokat.
