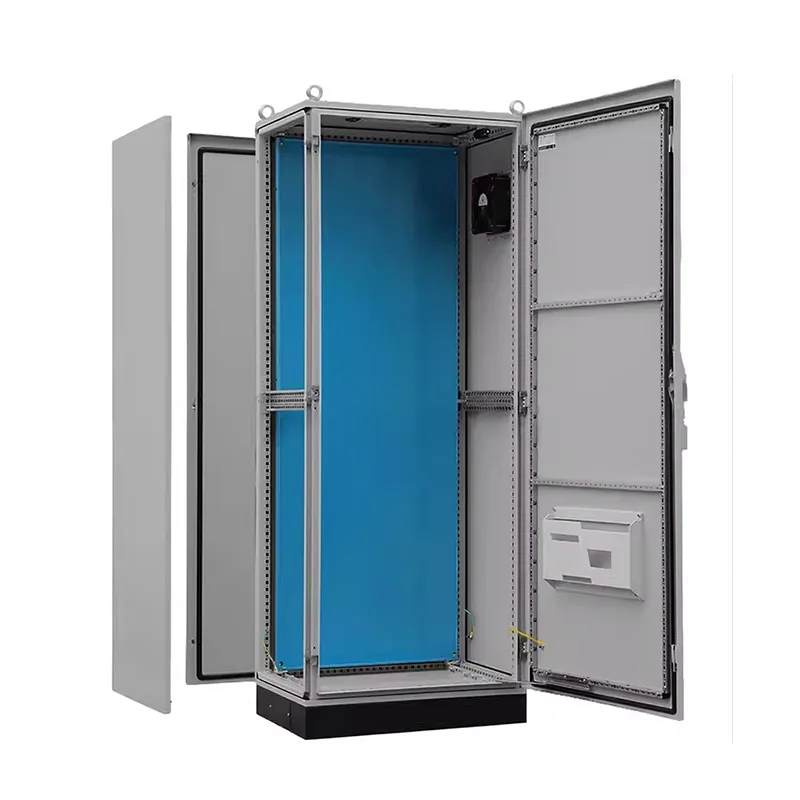

PS kilenc összecsukható profilú áramelosztó szekrény

A PS kilenc összecsukható profilú áramelosztó szekrény levehető és könnyen csatlakoztatható. Ha az Ön projektje összetett és nagy, többszekrényes rendszert igényel, lépjen kapcsolatba a Shangminggel, és engedje meg, hogy mi legyünk az Ön közvetlen értékesítési beszállítója. Támogatjuk a nem szabványos testreszabást.

Műszaki paraméterek

Rendelési specifikációk

A termék előnyei

A PS Nine-Fold Profile Power Distribution Cabinet nagy szilárdsággal és nagy megbízhatósággal büszkélkedhet, és a bővítéshez nincs szükség a szekrény módosítására. 15 évet meghaladó élettartamot kínál. Ezen kívül a Shangming termékei más előnyöket is kínálnak, így megfelelő választást jelentenek.

I. Szerkezeti előnyök

A PS szekrényoszlop kilenc precíziós CNC íven megy keresztül, amelyek többszörösen megerősített zárt szakaszt alkotnak. Ez több mint 40%-kal növeli a hajlítási és torziós merevséget az ötszörös hajlítási kialakításhoz képest, lehetővé téve a nagy teljesítményű keretes megszakítók, száraz típusú transzformátorok és nagy teljesítményű frekvenciaváltók támogatását.

Ez a funkció alkalmassá teszi termékeinket erős vibrációjú környezetekben, például hajóépítésben, bányászatban és vasúti szállításban, kiküszöbölve a hegesztési varrat kifáradásából eredő repedések kockázatát.

3-4 rögzítési felülettel (elülső, hátsó és belső oldalon), mindegyik előfúrt 25 mm-es nemzetközi szabványú furatokkal, bármilyen magasságban és felületen támogatja a DIN síneket, a PLC hátlapokat és a tápmodulokat, ami rugalmas elrendezést és háromdimenziós, moduláris kábelezést tesz lehetővé.

II. Funkcionális előnyök

Összefoglalva, a PS elosztószekrény egyesíti a tápellátási, vezérlési és felügyeleti funkciókat, egyesíti a fő bejövő vezetékeket és az elágazó áramelosztást, a motorvezérlő áramköröket és az intelligens egységeket, így nincs szükség külön vezérlődobozra.

A jövőbeni intelligens bővítési lehetőségekhez elegendő interfészt és telepítési helyet foglaltunk le, támogatva a távfelügyeletet, és lehetővé téve a jövőbeni bővítést és szükség szerint párhuzamosítást.

A fém válaszfal panel kialakítása hatékonyan elnyomja az interferenciaforrások, például a frekvenciaváltók hatását a vezérlőjelekre.

III. Hatékonyság előnyei

Professzionális kínai gyártóként a Shangming gyors testreszabást és rugalmas választ kínál. Támogatjuk az egy egységtől kezdődő megrendeléseket; nem szabványos méretek, anyagok és védelmi szintek igény szerint konfigurálhatók. A megoldás specifikációja és a gyártási folyamat során mintákat biztosítunk a megerősítéshez, hogy elkerüljük a helyszíni utómunkálatokat

A 25 mm-es szabványosított interfész kompatibilis a mainstream márkákkal, mint például a Schneider Electric és az ABB; A kábel be- és kimeneti nyílásai kompatibilisek a nemzetközi szabvány tömszelencével, így biztosítva a hatékony telepítést és párhuzamosítást.

A tényleges telepítés során a PS szekrény minden csavaros csatlakozást használ, így nincs szükség hegesztésre. A helyszíni összeszerelés gyors, több szekrény zökkenőmentesen összeilleszthető, a gyűjtősín-csatlakozás pedig kényelmes, ami 30%-kal lerövidíti az építési időt.

Hogyan szabhatunk testre egy elosztószekrényt az Ön igényei szerint?

A Shangming saját gyárral rendelkezik, és különféle méretű PS 90%-os összecsukható elosztószekrényeket tud biztosítani. Támogatjuk a nem szabványos testreszabást is. Átfogó értékesítés előtti elemzést és megoldásspecifikációt nyújtunk Önnek. A következő javaslatok alapján mérlegelheti azt is, hogy az Ön megoldása megfelelő-e a projektjéhez:

1. lépés: Határozza meg az alapvető követelményeket

Alkalmazási forgatókönyvek: Vízszivattyú vezérléséhez? Fotovoltaikus energia kombináló? Gyártósor? Adatközpont? Kültéri szivattyútelep?

Elektromos paraméterek: Mi a rendszer feszültsége (220V/380V/480V)? Fő bejövő áram? Az áramkörök száma? Tartalmazza a motorterhelést?

Vezérlési funkciók: Automatikus indítás/leállítás, távfelügyelet, BA-kapcsolat vagy PLC-vezérlés szükséges?

Telepítési környezet: Beltéri/Kültéri? Hőmérséklet/páratartalom tartomány? Van-e korrózió, por vagy vibráció?

Védelmi követelmények: Milyen védelmi szint szükséges? Szükséges-e rozsdamentes acél anyag?

Tanúsítási szabványok: Milyen szabványoknak kell megfelelni?

Kérjük, vegye figyelembe: Meglévő rajzok, fényképek vagy hasonló projektesettanulmányok rendelkezésre bocsátása javítja kommunikációnk hatékonyságát.

2. lépés: A megfelelő szekrényplatform kiválasztása

A különböző alapszekrénytípusok különböző igényeket elégítenek ki. Ha integrált tápellátásra és vezérlésre van szüksége, javasoljuk a PS 90% összecsukható elosztószekrényt.

Egyéb alapvető igények? Lépjen kapcsolatba velünk most!

3. lépés: Megoldás megerősítése

A Shangming ingyenes műszaki támogatást nyújt, beleértve az elektromos séma tervezését, az ajánlott ésszerű áramköri felosztást, a 3D szerkezet megerősítését, a minta megerősítését és a tényleges intelligens funkciók integrációját a jövőbeni felhasználáshoz és bővítéshez.

A minta megerősítése után tömeggyártást szervezünk. 5+ automatizált gyártósorral a havi kapacitásunk eléri a 3000+ egységet. A személyre szabott termékeket 20-30 napon belül szállítjuk, a sürgős rendelésekre 72 órán belül válaszolunk.

GYIK

K: Mi az a kilencszeres profil? Miben jobb, mint egy normál profil?

V: Kilencszeres profil készül egyetlen acéllemez kilencszeres precíz behajlításával a szekrény keretébe.

A négyszeres vagy ötszörös profilokhoz képest a kilencszeres szerkezet lényegesen erősebb hajlítási és csavarodási ellenállást biztosít, egyetlen szekrény 800-1000 kg statikus terhelést is képes elviselni. A profilt 25 mm-re egymástól 25 mm-re elhelyezett rögzítő furatok borítják, amelyek lehetővé teszik a különféle tartozékok felszerelését helyszíni fúrás nélkül.

K: A PS-szekrények korlátlan ideig kombinálhatók? Hogyan garantált a tömítés?

V: Igen. A PS szekrények vízszintesen kombinálhatók az oldallapok eltávolításával és speciális kombináló csatlakozókkal.

A védettség biztosítása érdekében a szekrények kombinálásakor a keret illesztéseinél külön kombinált tömítőcsíkot kell használni, hogy a védettség IP55-ös maradjon a kombinálás után is.

K: Miért van a PS-szekrény védelmi besorolása IP55 IP66 helyett?

V: Mivel a PS szekrény moduláris felépítésű, az oldalsó és a felső panelek is eltávolíthatók, így több varrat keletkezik.

Az IP55 elegendő ahhoz, hogy bármilyen irányból ellenálljon a pornak és a vízpermetnek, az ipari környezetek 95%-ában megfelelő.

Ha az Ön környezete gyakori nagynyomású vizes mosást igényel, azaz IP66-os védettséget igényel, javasoljuk, hogy az integrált hegesztésű ES ötszörös szekrényt válassza.
