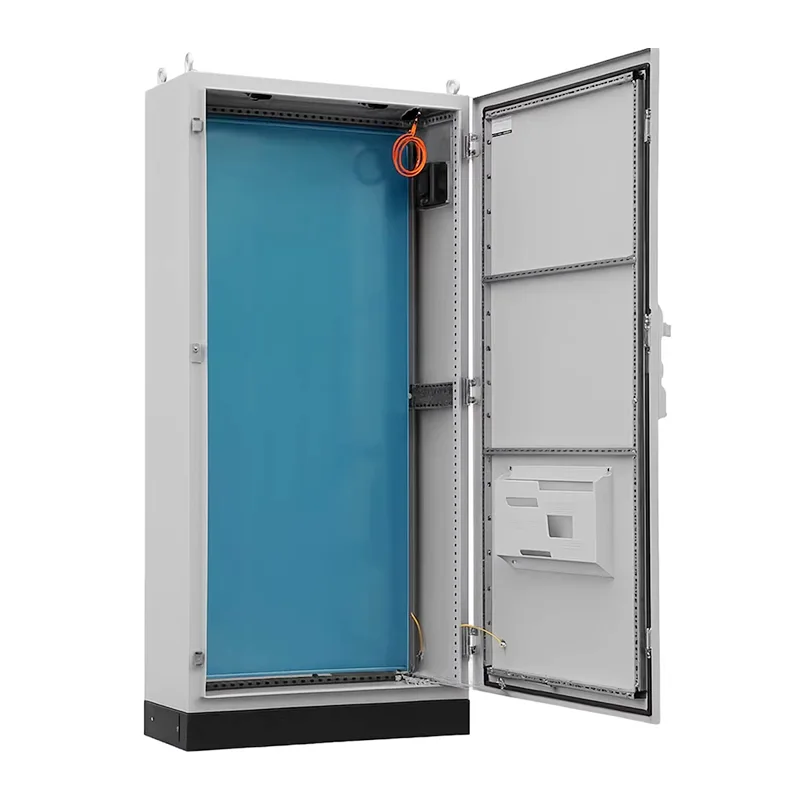

ES ötszoros profilú áramelosztó szekrény

A kínai Wenzhou állambeli Yueqing-ből származó Shangming az ES ötszörös profilú áramelosztó szekrények professzionális gyártója. Nagy szilárdságú hidegen hengerelt acéllemezeket választunk, és öt folyamatos hajlítási eljárással dolgozzuk fel e termékké. Az ajtópanel magasan van a talajtól, így kényelmes a telepítés és a karbantartás. Különböző specifikációkat és méreteket is kínálunk, amelyek közül választhat, és üdvözöljük a rajzai alapján készült egyedi terveket.

Kérdés küldése

termékleírás

Az ES Five-Fold Profile Power Distribution Cabinet megbízható termék, nagy szilárdsággal és IP55-ös védettséggel. A kereten található, sűrűn tömörített, 25 mm-es dőlésszögű moduláris furatok biztosítják a telepítés rugalmasságát és sokoldalúságát. Ezt a terméket a kínai Shangming gyártó biztosítja. Támogatjuk a nem szabványos testreszabást, komplett megoldásokat és versenyképes árakat kínálunk.

Alapvető szerkezeti jellemzők

Az ES ötszörös profilú áramelosztó szekrény fő teherhordó kerete öt precíz hajlításon esik át, így ötszörös profilvázat alkot. Ez a többszörösen hajlító kialakítás nemcsak az acéllemez hosszirányú teherbíró képességét növeli, hanem természetes vízzáró horonyszerkezetet is létrehoz, amely hatékonyan megakadályozza a folyadék szivárgását.

A szekrény felső, alsó és oldalsó paneljeit jellemzően egyetlen egységként hegesztik, ami nagyobb stabilitást és torziós ellenállást eredményez a csavaros összeszereléshez képest. A profilok szabványos 25 mm-es távközű furatokkal rendelkeznek a belső elektromos alkatrészek szabványos beszereléséhez.

Ez a szerkezet teszi az ES ötszörös szekrényt alkalmassá nagy kapacitású, többkörös áramelosztási igényekre, bőséges belső teret biztosítva, és hatékonyabb vezetékezést és karbantartást tesz lehetővé.

Termékfunkciók

A Shangming ES ötszörös elosztószekrényei szabványos és egyedi kivitelben is elérhetők. Projektjéhez nemcsak áramot biztosítanak, hanem szilárd alapot is kínálnak egy biztonságos, hatékony és fejlődő elektromos rendszerhez.

1. Szerkezeti támogatás és teherbíró képesség

Az ötszörös profil nem csak a külső héj, hanem az egész szekrény külső váza is. Az ötszörös hajlítási eljárás növeli a profil hosszirányú nyomószilárdságát, stabilitást biztosít a nehéz berendezések beszerelése után is, és megakadályozza az elcsavarodást vagy leülepedést.

A profil belseje szabványos lyukakkal van kitöltve. A gerendákkal és alaplappal kombinálva az alkatrészek szabadon elhelyezhetők a belső térben, javítva a kihasználtságot.

2. Környezetvédelem

A hagyományos elosztódobozokhoz képest az ES szekrény jobb tömítést kínál. Az ötszörös profil által a szekrénynyílásnál kialakított speciális hajtogatott peremszerkezetnek köszönhetően a víz a tömítőcsíkba szivárgás helyett a hajtások mentén a szekrény külseje felé áramlik.

A szekrény kiváló minőségű CNC-felhordott tömítőcsíkokkal kombinálva hatékonyan szigeteli el a rendkívül finom vezetőképes port és a korrozív nedvességet, védve a belső elektronikai alkatrészek szigetelési teljesítményét.

3. Integrált hőkezelés és hőelvezetés

Ez a termék egy kapcsolószekrény, amelyet a Shangming ajánl olyan projektekhez, amelyek az alkatrészek kiégés elleni védelmét helyezik előtérbe.

Az ötszörös keret és az oldalpanelek támogatják a nagy teljesítményű ipari klímaberendezések vagy hőcserélők beépítését anélkül, hogy a tömítés vibrációból eredő meghibásodását okoznák. A szekrény belső szerkezete elősegíti a légkonvekciós keringést, megakadályozva a hősziget-hatásokat a szekrény tetején vagy a sűrű alkatrészekkel rendelkező területeken.

4. Biztonságvédelem és az ember-gép interfész

Professzionális földelőcsavarokkal rendelkezünk a szekrényajtó, az oldallapok és a szekrénytest között, amelyeket sárga-zöld dupla színű vezeték köt össze. A teljes fém burkolat megbízható védelmet nyújt az áramütés ellen.

Testreszabási lehetőségeket kínálunk; választhat egy átlátszó ablakos ajtólapot, hárompontos reteszelő zárral kombinálva, amely megkönnyíti az ellenőrzést és fizikailag megakadályozza, hogy illetéktelen személyek felnyissák a szekrényt.

Műszaki paraméterek

Anyag	SUS304 (más anyagú modellek opcionálisak)
Felületkezelés	Huzalhúzás, beépítési változat horganyzott
Védelmi szint	IP55 (pressGB4205-1993)
Szabványos konfiguráció	Elülső ajtó, hátsó panel, szerelőpanel, oldalsó szekrény, ajtó zár, tömítőcsík
Acéllemez vastagság	Keret: Ötszörös 1,5 mm-es profil Ajtópanel: 2,0 mm Hátsó panel: 1,5 mm Szerelőlap: 2,5 mm

Méret- és specifikációs táblázat

Műszaki adatok és méretek			Szélesség								Magasság								Mélység						Telepítés bizottság
Szélesség	Magasság	Mélység	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Termékalkalmazási forgatókönyvek

Ezt a terméket kihívást jelentő környezettel rendelkező projektekhez ajánljuk, amelyek önálló egységek működését igénylik, és nagy szerkezeti merevséget igényelnek. Bármikor kapcsolatba léphet velünk igényeivel, hogy megbeszéljük és meghatározzuk a konkrét kiválasztási megoldást.

Független mechanikus berendezések automatizált vezérlése

Integrált hegesztett szerkezetének köszönhetően az ES ötszörös áramelosztó szekrény ideális nagyméretű, egyegységes berendezések vezérléséhez.

Tipikus esetek: Csomagológépek, fröccsöntő gépek, CNC szerszámgépek, lézervágó gépek vezérlőszekrényei.

Miért válassza: Az egyetlen egységként működő nagy, független berendezések nem igényelnek párhuzamos szekrényes működést. Az ES szekrény tömített védelme megakadályozza, hogy az olajköd és a fémpor beszivárogjon a precíziós vezérlőbe.

Szivattyúállomások és vízkezelés

Az ES ötszoros profilú áramelosztó szekrény nagyobb előnyöket kínál párás vagy fröccsenésveszélyes környezetben.

Tipikus esetek: Kültéri vízszivattyú vezérlődobozok, levegőztetés szabályozó rendszerek szennyvíztisztítókban, másodlagos tápegység szivattyútermek.

Miért válassza: Az ötszörös profilból kialakított mechanikus vízszigetelő szerkezet öntapadó tömítőcsíkokkal kombinálva hatékonyan ellenáll az esőnek és a nedvességnek. Az integrált hegesztett szerkezet még hosszú távú magas páratartalmú környezetben is biztosítja, hogy a belső alkatrészek szárazak maradjanak.

Élelmiszer- és gyógyszeripar

Áramelosztó szekrényeinket gyakori öblítést vagy rendkívül magas tisztasági követelményeket igénylő műhelyekbe ajánljuk. Kiváló minőségű, biztonságos anyagokat használunk, és szigorúan az előírt szabványok szerint gyártjuk.

Tipikus esetek: Italpalackozó-sor vezérlőszekrényei, gyógyszercsomagoló vonal elektromos szekrényei.

Miért válassza: A rozsdamentes acélból készült ES szekrény sima, lekerekített élekkel és minimális hegesztéssel rendelkezik, így kevésbé hajlamos a baktériumok és a por felhalmozódására. Felülete ellenáll a vegyi fertőtlenítő spray-nek és a nagynyomású vízsugaras tisztításnak is.

Bányászati, cement- és nagy vibrációjú környezetek

Termékeink nehézipari telephelyeken is használhatók, ahol aprítás, rostálás vagy távolsági szállítás történik. A Shangming gyára 7 lépésből álló minőségellenőrzési folyamattal rendelkezik, amely biztosítja a termék megfelelő szilárdságát.

Tipikus esetek: Bányászati szállítószalag vezérlőegységek, cementgyári takarmányvezérlő panelek, mobil generátorkészlet vezérlőszekrények.

Miért válassza: Az egyrészes hegesztett szerkezet kiváló nyomatékállóságot biztosít. Erős vibráció vagy emelés során az ötkanyarú keret megvédi a drága belső frekvenciaváltókat és PLC-modulokat a rossz érintkezéstől vagy a szekrény deformációjából adódó fizikai sérülésektől.
