Időjárásálló elektromos elosztó szekrény

Üdvözöljük, hogy megvásárolja a Shangming Factory által tervezett és gyártott időjárásálló elektromos elosztó szekrényeket. Teljes termékgyártási és tesztelési folyamattal rendelkezünk, termékeink minősége garantált. Költséghatékony megoldásokat kínálunk a kültéri villamosenergia-rendszerek biztonságos, folyamatos és karbantartásmentes üzemeltetéséhez.

Termékjellemzők

1. Minden időjárási védelem

Védelmi besorolás Tanúsítvány: Az általános védelmi besorolás eléri az IP65-öt (IP66 opcionális), teljes porállóságot és nagynyomású vízpermetezést biztosítva.

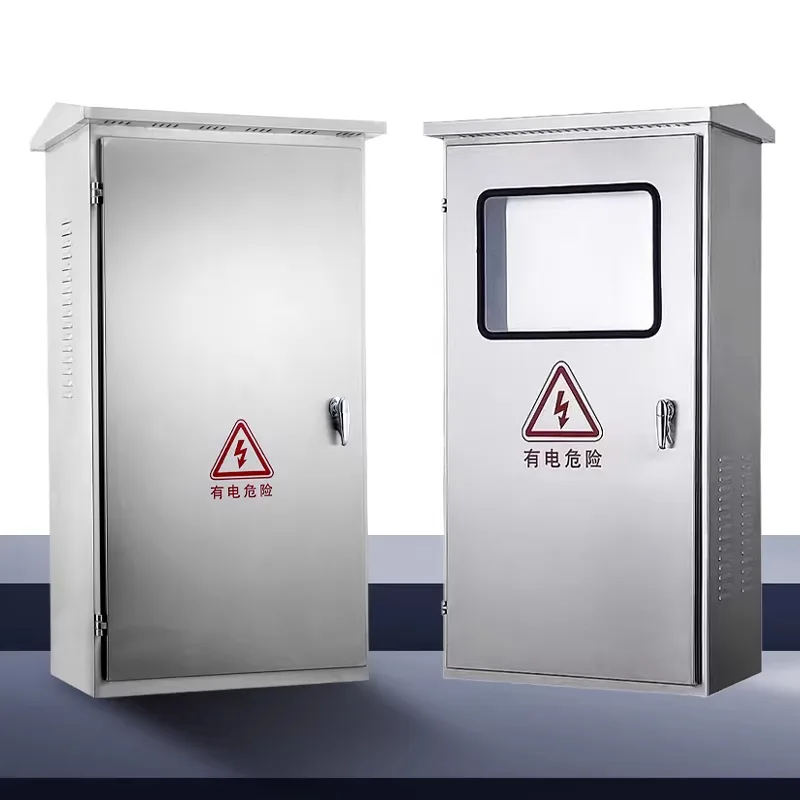

Ferde esősapka: A szekrény tetején meghosszabbított esővédő sapkával van ellátva, amely hatékonyan megakadályozza a víz felgyülemlését és a hó felhalmozódását, valamint elvezeti a vizet az ajtórésekből.

2. Hőmérsékletszabályozás és nedvességkezelés

Kondenzációgátló kialakítás: Az opcionális ipari minőségű nedvességálló légtelenítő szelep megőrzi a védelmi fokozatot, miközben kiegyensúlyozza a belső és külső légnyomást, kivezeti a nedvességet a szekrényből, és megakadályozza az elektromos alkatrészek elektrokémiai korrózióját a páralecsapódástól.

Integrált hőmérséklet-szabályozási megoldás: A szekrény támogatja az állandó hőmérsékletű fűtőelem vagy hűtőventilátor beépítését, hogy biztosítsa az elektromos alkatrészek stabil működését nagy hőmérséklet-különbségek között -40°C és +70°C között.

3. Korrózió- és UV-állóság

Rozsdamentes acél sorozat: Kiváló minőségű 304 vagy 316 rozsdamentes acélból készült, pácolt és passzivált, alkalmas tengerparti magas sótartalmú permetezésre és vegyi üzemek környezetére.

Horganyzott acél sorozat: A tűzihorganyzott alapanyagot kültéri poliészter porbevonattal kombinálva a festék nem fakul ki és nem reped ki erős UV sugárzás hatására, így több mint 15 év korrózióálló élettartamot biztosít.

4. Moduláris és kényelmes telepítési tervezés

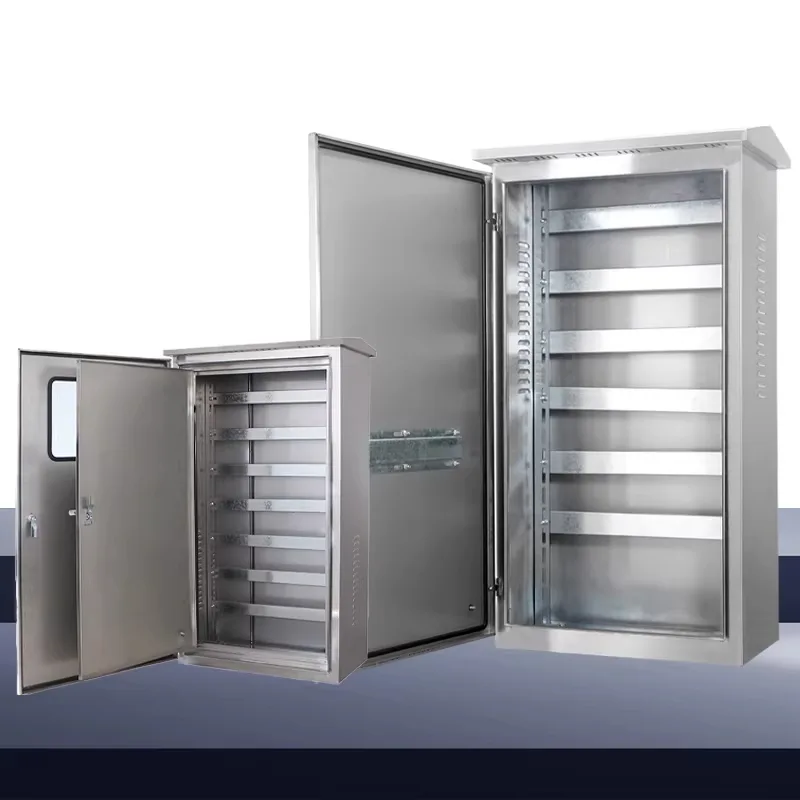

Állítható beépítési szerkezet: Az elosztódoboz belső gerendái és szerelőlapjai többlyukú kialakításúak, ami rugalmas beállítást tesz lehetővé az alkatrészmélység alapján, megkönnyítve a nagy megszakítók és gyűjtősínrendszerek elrendezését.

Alsó kábelbevezető talp: A megemelt talppal felszerelve nemcsak megkönnyíti a kábelek föld alól történő bejutását, hanem hatékonyan megakadályozza, hogy a talajvíz elmerítse az alsó kábelbemenetet.

Mely környezetekben van szükség időjárásálló elosztószekrényekre?

Egyes esetekben a közönséges beltéri elosztó szekrények felszerelése könnyen rövidzárlathoz, elektromos szivárgáshoz vagy akár tűzhöz is vezethet a víz behatolása, a por felhalmozódása, a korrózió vagy a hőmérséklet változása miatt. A védelmi szint javítása elengedhetetlen. Ezért javasoljuk az időjárásálló elektromos elosztószekrények használatát az alábbi esetekben:

1. Teljesen kültéri expozíciós környezet

Tipikus forgatókönyvek: Városi közvilágítási vezérlődobozok, közlekedési jelzőlámpák elosztó szekrényei, autópálya ETC tápegységek, kültéri reklámképernyős tápszekrények, tetőtéri lift géptermek, fotovoltaikus/szélerőmű inverteres elosztó egységek.

Kockázatok: Közvetlen kitettség esőnek, hónak, jégesőnek, erős ultraibolya sugárzásnak és jelentős napi hőmérséklet-ingadozásoknak.

Követelmények: IP65 vagy magasabb védettség, rozsdamentes acél vagy nagy időjárásálló bevonóanyag.

2. Magas páratartalmú vagy páralecsapódásnak kitett helyek

Tipikus forgatókönyvek: Föld alatti közműalagutak, szivattyúházak, szennyvíztisztító telepek, uszoda felszerelési helyiségei, üvegházak, akvakultúra-farmok.

Kockázatok: Ezeken a helyeken a levegő nedvességgel telített, ami miatt a fém alkatrészek hajlamosak az oxidációra, és csökken a szigetelési teljesítmény.

Követelmények: IP54 minimum, IP65 ajánlott. A háznak kiváló tömítéssel és belső kondenzációgátló kialakítással kell rendelkeznie.

3. Poros, homokos vagy rostos környezet

Tipikus forgatókönyvek: Cementgyárak, fafeldolgozó üzemek, textilműhelyek, bányák, sivatagi infrastruktúra.

Kockázatok: Por felhalmozódása, ami rossz hőelvezetéshez, érintkezési tapadáshoz és ívkiütési hibához vezet.

Követelmények: IP5X (porálló) és magasabb. Az ajtóvarratokat és a kábel be-/kimeneti nyílásait teljesen le kell zárni.

4. Part menti, vegyi vagy nagy sótartalmú korróziós területek

Tipikus forgatókönyvek: Kikötők, tengeri platformok, partközeli szélerőművek, vegyi üzemek perifériás vezérlőállomásai, galvanizáló műhelyek.

Kockázatok: A kloridionokban gazdag környezet felgyorsítja a fémek korrózióját; a hagyományos porszórt acéllemezek nem bírják a hosszú távú használatot és átrozsdásodnak.

Követelmények: 304/316 rozsdamentes acél ház + IP65 védelem; a közönséges szénacél tilos.

5. Ideiglenes építési vagy mobil munkaterületek

Tipikus forgatókönyvek: Háromszintű áramelosztó dobozok építkezéseken, ideiglenes áramellátó szekrények vasút/autópálya-építéshez, vészhelyzeti áramelosztás kiállításokhoz/rendezvényekhez.

Kockázatok: Nincs fix menedékhely, gyakori költözés, ellenőrizhetetlen környezet.

Követelmények: IP54 vagy magasabb + ütésálló szerkezet + fogantyú/kerék kialakítás, megfelel az ideiglenes teljesítménybiztonsági előírásoknak.

Karbantartási irányelvek

Bár időjárásálló elektromos elosztószekrényeink kiváló minőséggel, nagy teljesítménnyel és tartóssággal büszkélkedhetnek, élettartamuk meghosszabbításához továbbra is megfelelő karbantartásra van szükség.

1. Rutinszerű szemrevételezés: Havi vagy negyedéves ellenőrzés javasolt.

Megjelenés ellenőrzése: Ellenőrizze a szekrényt horpadások, rozsda, különösen hegesztések és ajtóélek szempontjából. Ellenőrizze a festék leválását.

Az ajtótömítés állapota: Győződjön meg arról, hogy a tömítőcsíkok nem elöregedtek, nem repedtek, deformálódtak vagy leválnak.

Zárfunkció: Tesztelje az ajtózárak rugalmasságát és tömítettségét, megakadályozva az illetéktelen nyitást vagy az esővíz behatolását.

Kábel bemenet/kimenet: Ellenőrizze, hogy a vízálló tömszelencék meg vannak-e húzva, és hogy a kábelek nincsenek-e meglazulva vagy elkopva.

Megjegyzés: Az esős évszak, tájfun vagy homokvihar után azonnal speciális ellenőrzést kell végezni.

2. Negyedéves mélykarbantartás: 3-6 havonta ajánlott.

Belső tisztítás: Az áramellátás kikapcsolása után nyissa ki a szekrény ajtaját, és száraz sűrített levegővel (≤0,3 MPa) távolítsa el a port a sínekről, a sorkapcsokról és az alkatrészek felületéről. Ne használjon nedves ruhát vagy vizet a mosáshoz.

Meghúzási ellenőrzés: Nyomatékcsavarhúzóval húzza meg a főáramkör kivezetéseit, a földelési kapcsokat és a DIN-sín rögzítőit, hogy elkerülje a vibráció miatti rossz érintkezést.

Az alkatrész állapota: Ügyeljen arra, hogy a megszakító túlmelegedjen, elszíneződjön vagy szokatlan szagokat észleljen. Tesztelje a hibaáram-kapcsolót (RCD) érzékeny működésre.

Vízelvezető/szellőzőnyílások (ha egyedi): Tisztítsa meg az eltömődéseket a lamellákról vagy szűrőkről, hogy biztosítsa a megfelelő hőelvezetést.

3. Éves Átfogó Ellenőrzés: Évente legalább egyszer; ne hanyagolja el.

Tömítési teljesítmény ellenőrzése: Ellenőrizze az összes tömítőcsík rugalmasságát. Azonnal cserélje ki, ha a keményedés fokozódik vagy repedések jelennek meg.

Az IP65-ös szekrényeken egyszerű permetezési teszt végezhető annak megfigyelésére, hogy víz jut-e be a belső falba.

Korrózióvédelem:

Horganyzott acél vagy szénacél szekrények: Vigyen fel rozsdagátló festéket a karcos helyekre;

Rozsdamentes acél szekrények: Semleges tisztítószerrel távolítsa el a sófoltokat vagy szennyeződéseket, hogy megakadályozza a kloridionos korróziót.

Földelés folytonossági vizsgálata: Használjon földelési ellenállás-mérőt, hogy megbizonyosodjon arról, hogy a szekrény és a földelési rendszer közötti ellenállás ≤ 0,1Ω.

Funkcionális tesztelés: Szimulálja a terhelés indítását és leállítását, hogy ellenőrizze a vezérlési logika és a védelmi műveletek pontosságát az egyes áramkörökben.

Tiltott tevékenységek:

Ne nyissa ki a burkolat ajtaját tisztításhoz vagy beállításhoz, amíg az áramkör feszültség alatt van.

Ne használjon erős savakat, erős lúgokat vagy szerves oldószereket a burkolat letörléséhez, mert ez károsíthatja a bevonatot és a tömítőcsíkokat.

Ne nagyítsa ki a lyukakat és ne módosítsa a burkolat szerkezetét engedély nélkül.

Ne hagyja figyelmen kívül a kisebb rozsdásodást vagy az elöregedett tömítőcsíkokat.
