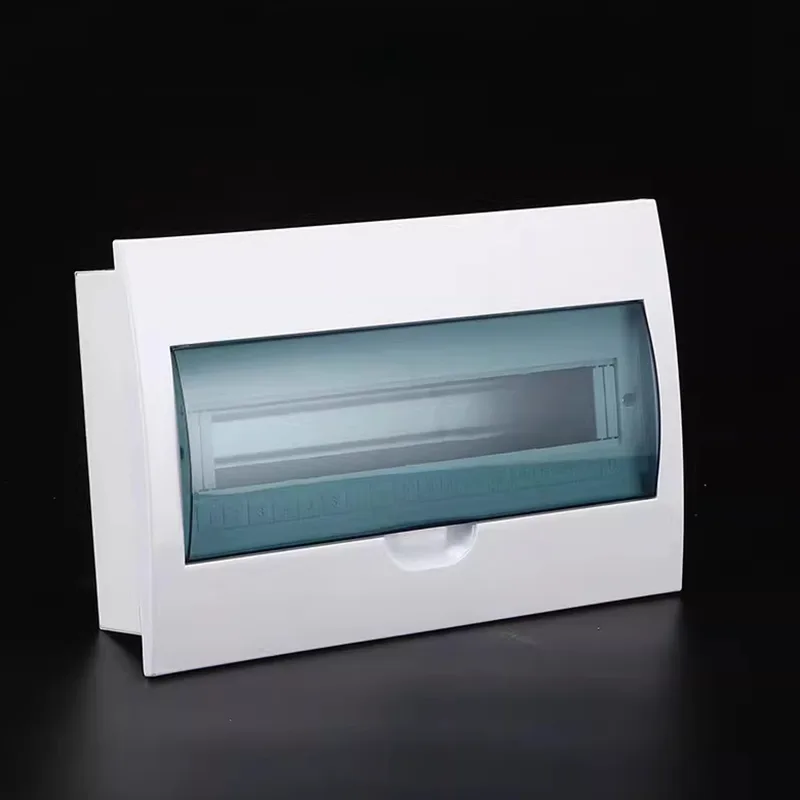

Kompakt többkörös elosztódoboz ház

A Shangming a kompakt többkörös elosztódobozok professzionális gyártója, amely közvetlen gyári értékesítést kínál, valamint testreszabott megoldásokat és átfogó értékesítés utáni szolgáltatást kínál. Ez a termék korlátozott beépítési hellyel rendelkező környezetekben használható, kompakt mérettel és nagy sűrűségű belső áramkör-elrendezéssel, amely lehetővé teszi a biztonságos többkörös áramelosztást szűk helyeken, és nincs szükség több külső egyáramkörös dobozra.

Alapvető előnyei

Ha miniatürizált, moduláris és intelligens áramelosztást szeretne projektjéhez, a kompakt többkörös elosztódobozok megfelelőbbek, mint a hagyományos egykörös dobozok vagy nagy elosztószekrények.

1. Helytakarékosság

A kompakt elosztódobozok vékony kialakításúak, standard mélységük mindössze 70-100 mm, könnyen beágyazható könnyű válaszfalakba, bútorok hátlapjaiba, berendezésházaiba vagy keskeny elektromos aknákba, minimális helyet foglalva.

A szűk helyeken belül a nagy áramkörsűrűség, amely 8–24 miniatűr megszakítót integrál, több mint 60%-ot takarít meg a telepítési helynek, összehasonlítva több egyáramkörös doboz elosztásával.

Szükség esetén személyre szabhatjuk a párhuzamos bővítést támogató konfigurációkat, lehetővé téve a vízszintes kombinációkat nagyobb kapacitáselosztó egységek kialakításához.

2. Biztonság

A Shangming elosztódoboz burkolatai kiváló minőségű fémből készülnek, horganyzott acél vagy 304-es rozsdamentes acél kivitelben, hatékonyan elnyomva a tűz terjedését.

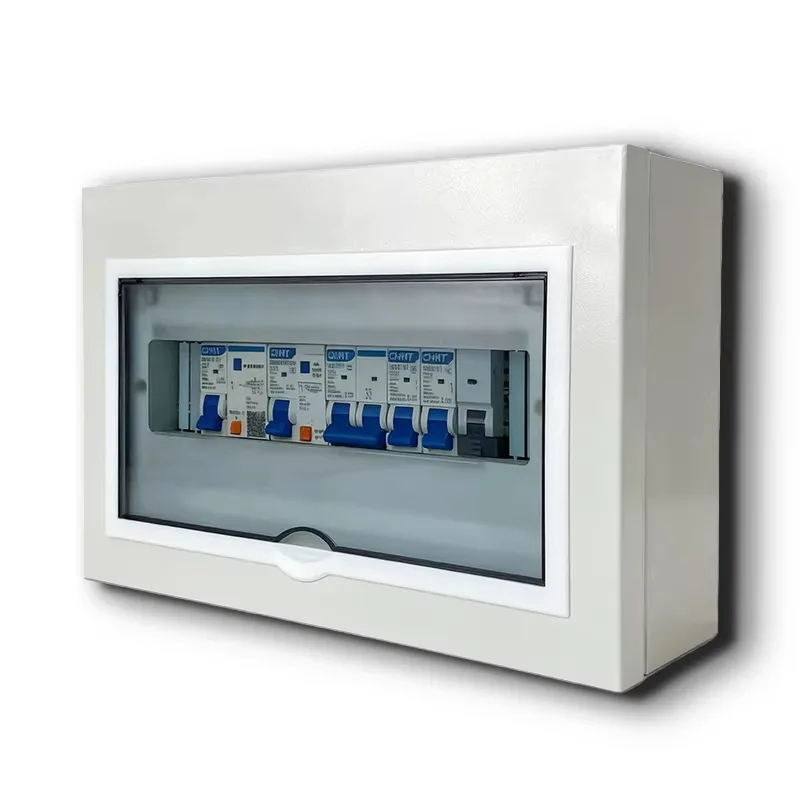

Mindegyik áramkör független túlterhelés és rövidzárlat elleni védelemmel van felszerelve, amely biztosítja a pontos hibaleválasztást.

Széles IP-védelmi minősítési lefedettség:

Beltéri használat: IP20–IP40, véd az ujjak érintése és a szilárd idegen tárgyak ellen.

Kültéri vagy párás környezet Felhasználás: IP54 fémház, por- és fröccsenésálló, alkalmas fürdőszobákba, erkélyekre, kültéri berendezések dobozaira stb.

3. Egyszerű telepítés és karbantartás

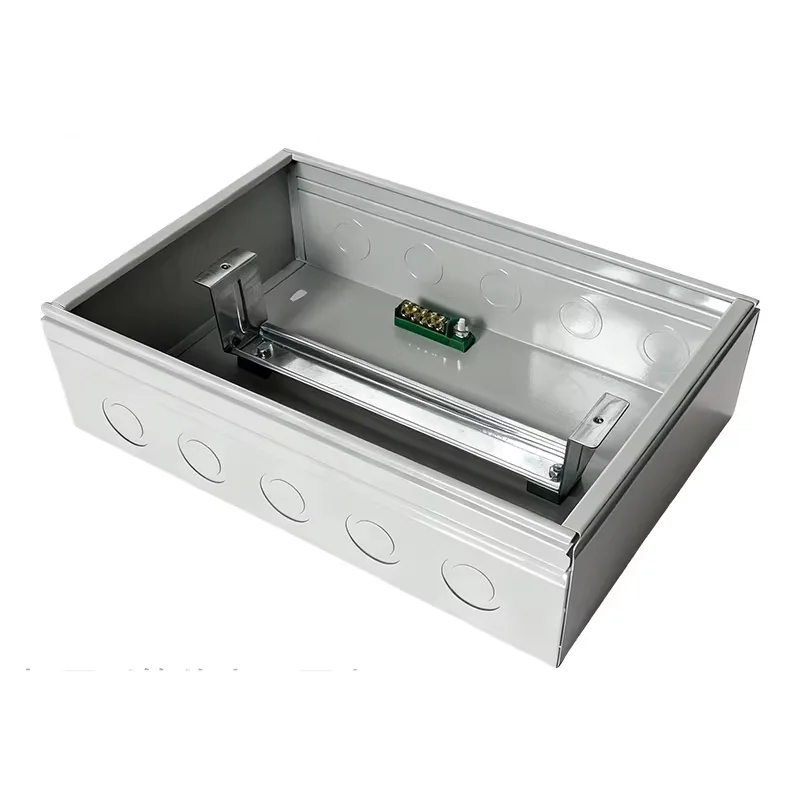

A kompakt többkörös elosztódoboz ház szabványos DIN-sínekkel előre telepítve érkezik. Közvetlen szereléshez hagyományos márkájú megszakítókat használunk (Schneider Electric, ABB stb.), így nincs szükség fúrásra vagy csavarokra.

Φ20/25 mm-es kiütő lyukak vannak a tetején, alján és hátulján a többirányú kábelbe- és kimenethez, amelyek különböző vezetékezési útvonalakat biztosítanak.

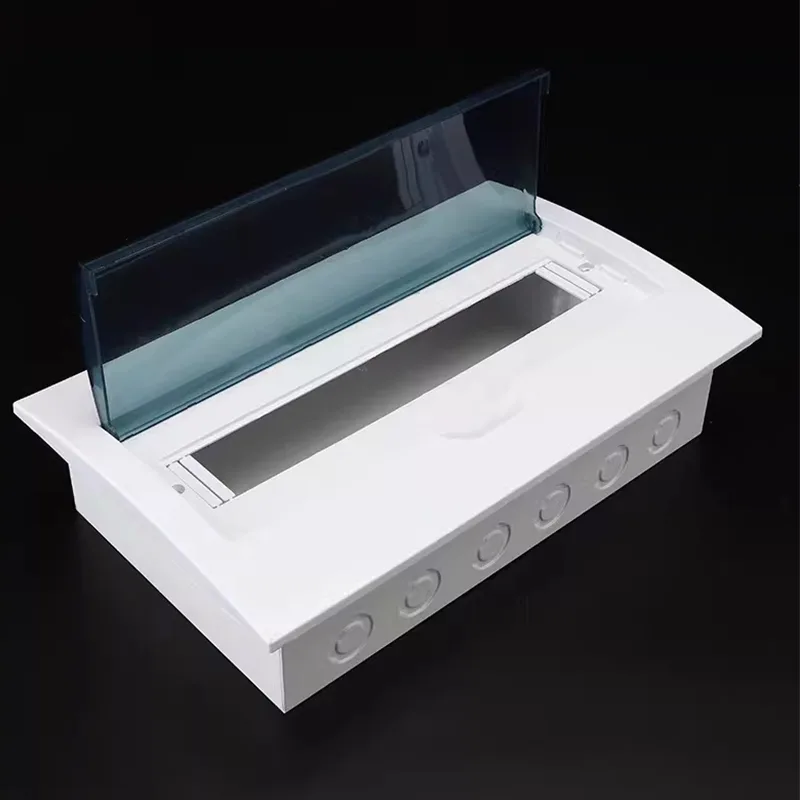

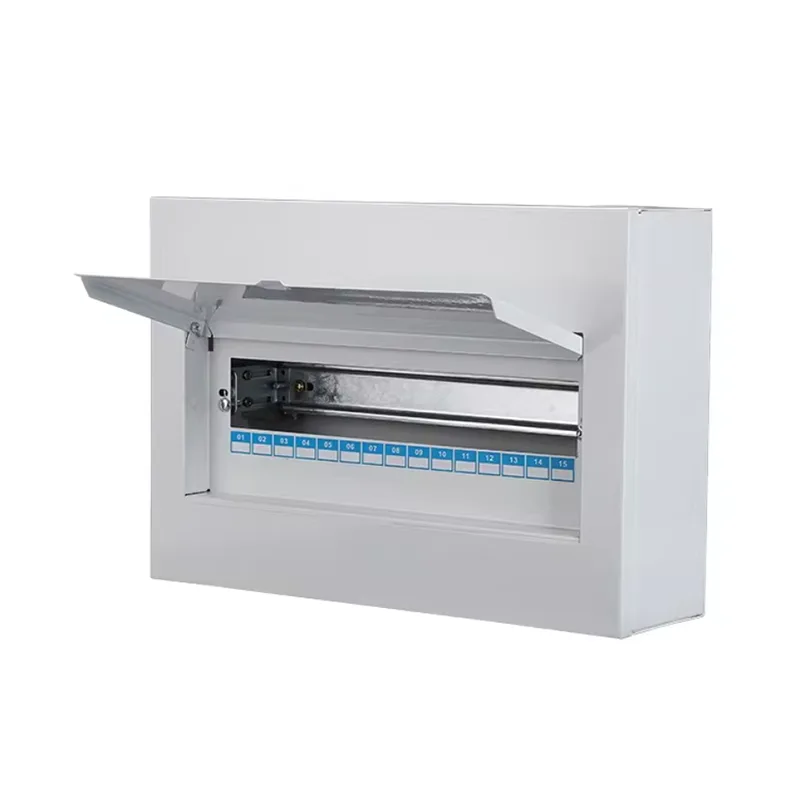

Az ajtó felpattintható vagy csuklós kialakítású, lehetővé téve az egykezes nyitást. Az ajtó vagy a panel belső oldalán találhatók az áramköri címkézési területek, amelyek támogatják a nyomtatott vagy kézzel írt megjegyzéseket.

4. Teljes testreszabás elérhető

Elérhető anyagok: vas, horganyzott lemez, 201 rozsdamentes acél, 304 rozsdamentes acél.

Nem szabványos mérettámogatás: A szélesség, magasság és mélység teljes testreszabását kínáljuk a speciális berendezések nyílásainak vagy az épület falvastagságának megfelelően.

Funkcionális modulok: Előre telepíthető túlfeszültség-védőkkel, intelligens mérőkkel, távirányító modulokkal, USB aljzatokkal stb.

Megjelenés testreszabása: Támogatja a RAL színpermetezést, a szálcsiszolt rozsdamentes acél felületet és a logó szitanyomást, integrálva a csúcsminőségű belsőépítészeti stílusokba.

Hogyan határozható meg a szükséges áramkörök száma?

Ezzel a kérdéssel találkozhat a kiválasztási folyamat során. A Shangming három lépésből álló módszert biztosít a kezdeti értékeléshez.

1. Az áramkörök felosztása funkcionális terület szerint

Ez a legalapvetőbb statisztikai módszer. A szabványos modern konfiguráció általában azt javasolja, hogy a nagy teljesítményű eszközöket különítse el az általános elektromos áramköröktől:

● Világítási áramkörök: Legalább 1-2 áramkör javasolt, terület szerint vezérelve, hogy elkerüljük az egyik területen a rövidzárlatot, ami az egész házban sötétséget okozna.

● Általános kivezetések: A szobák számának megfelelően kell kiosztani, általában 3-5 szobánként egy kör.

● Dedikált nagy teljesítményű áramkörök: Ez döntő fontosságú. A ≥1,5 kW teljesítményű klímaberendezéseknek, vízmelegítőknek, sütőknek, mosogatógépeknek, szárítóknak stb. külön áramkört kell elfoglalniuk.

● Konyha és fürdőszoba: A párás környezet és a koncentrált készülékek miatt külön hibaáramkör (RCD) beépítése javasolt.

2. Számítsa ki a modul szélességét

A kapacitás mérésére "Út" vagy "Modul"-t használunk.

1 modul = 18 mm (azaz az egypólusú MCB megszakító szélessége).

RCCB/RCBO: Általában 2 modult foglal el, azaz 36 mm-t.

Főkapcsoló: Általában 2-4 modult foglal el.

Számítási képlet: Összes szükséges modul = (egypólusú kapcsolók száma x 1) + (kétpólusú/maradékáram-megszakítók száma x 2) + (főkapcsoló x 2/4)

3. 20%-os foglalási elv

Soha ne töltse fel teljesen az elosztódobozt; teret hagyni a jövőbeli terjeszkedésnek iparági szabvány. Szóval miért hagynak helyet?

Jövőbeni bővítés: Ha a jövőben felügyeletet, intelligens otthoni rendszereket vagy új készülékeket ad hozzá, nem kell a teljes dobozt kicserélnie.

Hőelvezető tér: A kompakt többkörös dobozban a fenntartott hely segíti a légáramlást, csökkentve a megszakítók túlmelegedés miatti kioldásának kockázatát.

Javaslat: Ha úgy számol, hogy 10 áramkörre van szüksége, válasszon egy 12 áramkörű dobozt; ha úgy számolod, hogy 18 áramkörre van szükséged, válassz egy 24 áramkörű dobozt.

Tipikus forgatókönyv referencia táblázat

A Shangming Electric támogatja a pontos modellválasztást. A következőket kínáljuk:

Ingyenes áramkör-elrendezési tanácsadás: Küldje el nekünk felszereléslistáját, és ajánljuk a megfelelő burkolatmodelleket.

Többféle moduláris kombináció: A szabványos méretek 12, 18, 24 és 36 modult tartalmaznak; a nem szabványos testreszabás is támogatott.

Előre szerelt DIN sín + megszakító opció: Előre összeszerelve az Ön kapcsolási tervének megfelelően, érkezéskor használatra kész.
