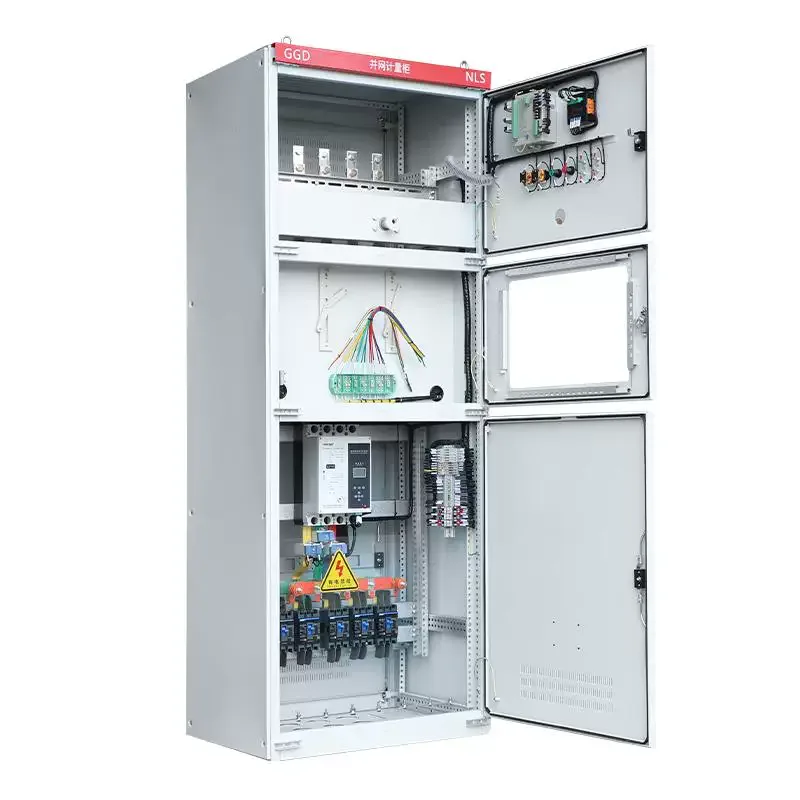

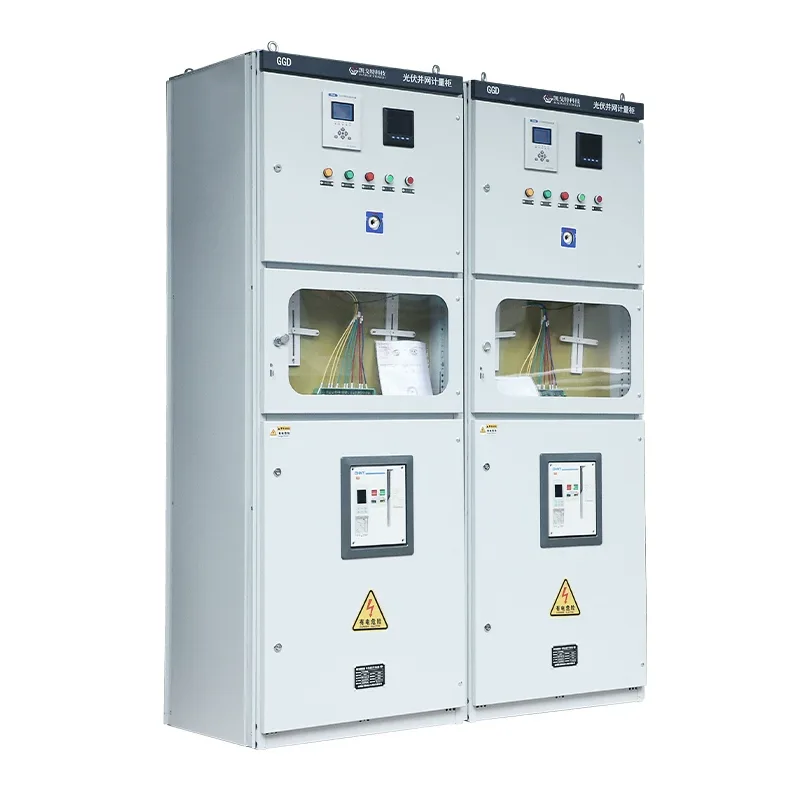

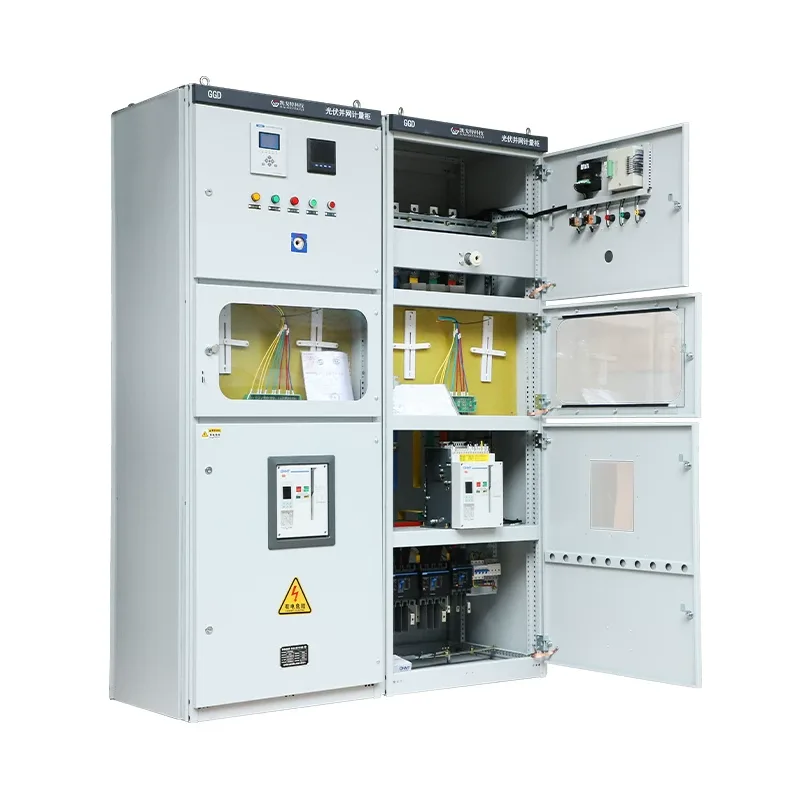

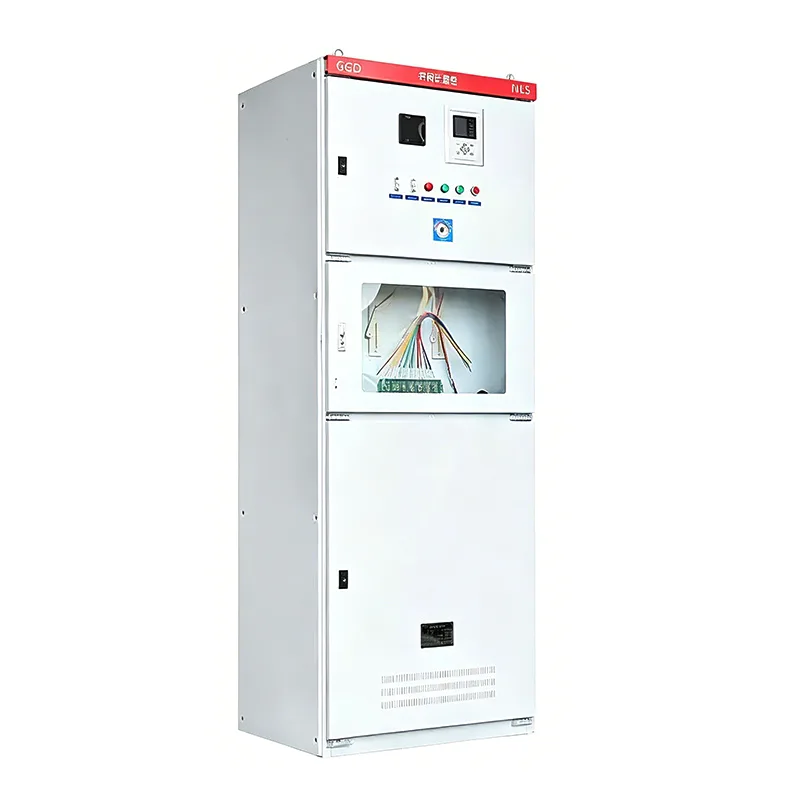

Hálózatra csatlakoztatott fotovoltaikus szekrény

A fotovoltaikus hálózatra kapcsolt szekrények kulcsfontosságú szerepet játszanak a védelemben, a mérésben, az izolálásban, a szigetelhelyezés elleni küzdelemben és az adatcserében. Ezeket a professzionális Shangming gyártó tervezi és gyártja. Garanciát vállalunk, és teljes dokumentációt és tanúsítványt adunk megrendeléséhez.

Mik a fotovoltaikus hálózatra csatlakoztatott szekrény funkciói?

Teljesítménygyűjtés: A fotovoltaikus hálózatra csatlakoztatott szekrény egy vagy több sztring inverter váltóáramú kimenetét gyűjti össze.

Biztonsági leválasztás: Ha a hálózat karbantartás alatt áll, vagy a PV rendszer meghibásodik, megszakítókon vagy leválasztó kapcsolókon keresztül fizikailag leválasztja az áramellátást, ezzel biztosítva a személyzet és a berendezések biztonságát.

Védelmi funkciók: A PV hálózatra csatlakoztatott szekrény túláram, túlfeszültség, alulfeszültség és frekvencia anomáliák elleni védelemmel rendelkezik. A legfontosabb, hogy szigetelő védelemmel rendelkezik, amely automatikusan leválasztja a hálózati csatlakozási pontot, ha a fő hálózat nem sikerül megakadályozni a fordított áramátvitelt és a karbantartó személyzet esetleges áramütését.

Mérés és felügyelet: A berendezés beépített, jellemzően kétirányú fogyasztásmérővel rendelkezik, amely mind a megtermelt, mind az elfogyasztott villamos energiát rögzíti.

A különbség a fotovoltaikus hálózatra csatlakoztatott szekrény és a fotovoltaikus kombinálódoboz között

Telepítési óvintézkedések

A fotovoltaikus hálózatra kapcsolt szekrény felszerelésekor azt a transzformátorhoz vagy a főelosztó szekrényhez a lehető legközelebb kell elhelyezni. A rövidebb kábelek kisebb feszültségesést eredményeznek. Ha a kábel túl hosszú, a hálózati csatlakozási pont feszültsége megemelkedik a csúcsteljesítmény alatt, ami kioldja az inverter túlfeszültségvédelmét, és gyakori kioldást okoz.

A kültéri hálózatra csatlakoztatott dobozok esetében szigorúan tilos közvetlen napfényre szerelni. A magas hőmérséklet a megszakító termikus kioldását okozhatja, ami téves kioldáshoz vezethet. Javasoljuk, hogy az épület északi falán válasszon helyet, vagy szereljen fel napernyőt.

Ügyeljen arra, hogy a szekrény előtt legalább 800-1000 mm működési terület maradjon, hogy a kezelő vészhelyzetben gyorsan el tudja fordítani a leválasztó kapcsolót.

GYIK

K: Miért kapcsol ki váratlanul a megszakító a hálózatra csatlakoztatott szekrényben a déli csúcsteljesítmény alatt?

V: Vizsgálandó okok:

Hálózati túlfeszültség: Ez a leggyakoribb ok. A napelemes energiatermelés délben a legerősebb, és ha a környező villamosenergia-fogyasztás alacsony, a hálózati csatlakozási pont feszültsége megemelkedik. Ha a feszültség meghaladja a hálózatra csatlakoztatott szekrény által beállított védelmi határértéket, a szekrény automatikusan kiold.

Hőmérsékletkioldás: Rossz hőleadás a hálózatra csatlakoztatott szekrényben. A délben folyó nagy áram miatt a szekrény belső hőmérséklete túl magas lesz, ami a megszakító hővédelmének meghibásodásához vezet.

Nem megfelelő beállítás: A megszakító beállító árama túl közel van az inverter maximális kimeneti áramához.

Megoldások: Ellenőrizze a feszültségrekordokat. Ha a hálózati feszültség túl magas, forduljon a tápegységhez a transzformátor csapjának leengedéséhez vagy a védelmi beállítások módosításához.

K: Milyen következményekkel jár, ha a hálózatra csatlakoztatott szekrény túlfeszültség-védője hibás, és nem cserélik ki?

V: Rövid távon nem befolyásolja az energiatermelést, de elveszíti a villámvédelmet. A naperőművek többnyire nyitott háztetőkön találhatók, ahol rendkívül gyakori a villámcsapás. Indukált villámlás esetén a magas feszültség közvetlenül behatolhat a hálózatra csatlakoztatott szekrénybe, és beléphet az inverterbe, ami több százezer jüan értékű alkatrészek kiégését okozhatja.

Javasoljuk, hogy ha az SPD állapotablak pirosra vált, azonnal cserélje ki.

K: Használható-e normál kisfeszültségű elosztó szekrény a dedikált fotovoltaikus hálózatra csatlakoztatott szekrény helyett?

V: Nem, közvetlenül nem cserélhető. A normál elosztószekrényekből hiányzik a kétirányú mérés, a szigetelő védelmi logika és a feszültségcsökkenési kioldó funkció.

Az áramellátási iroda az átvételi tesztelés során ezeknek a fotovoltaikus komponenseknek az ellenőrzésére fog összpontosítani. Ha kényszerű cserét hajtanak végre, a projekt elfogadása sikertelen lesz.
