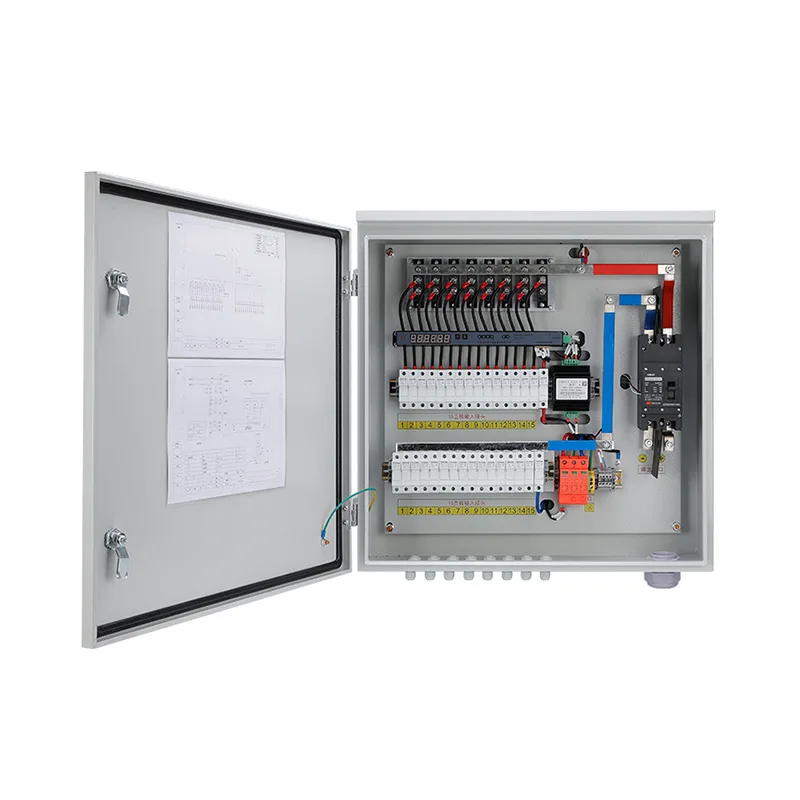

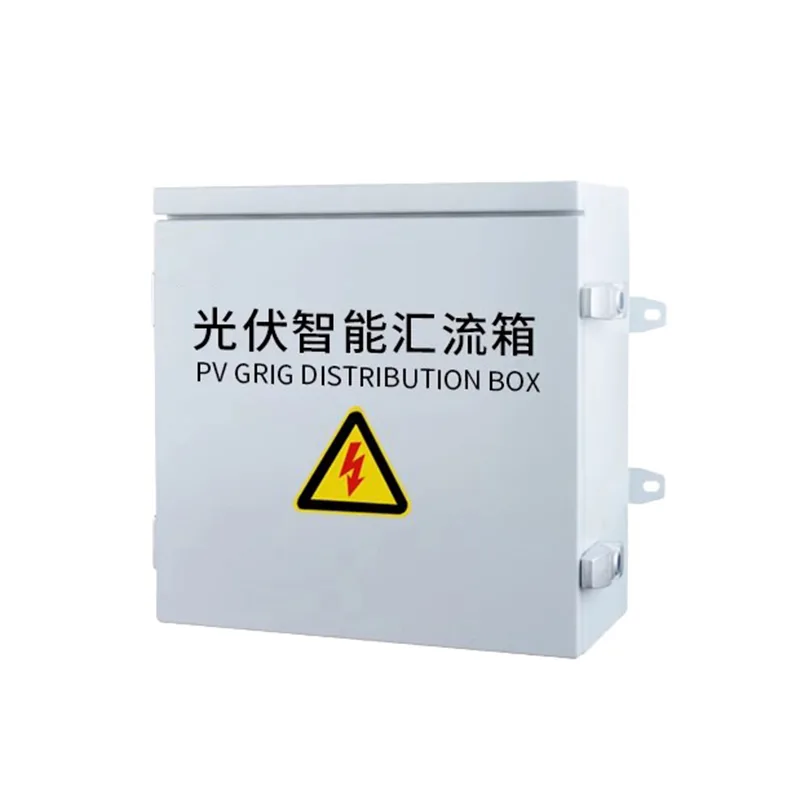

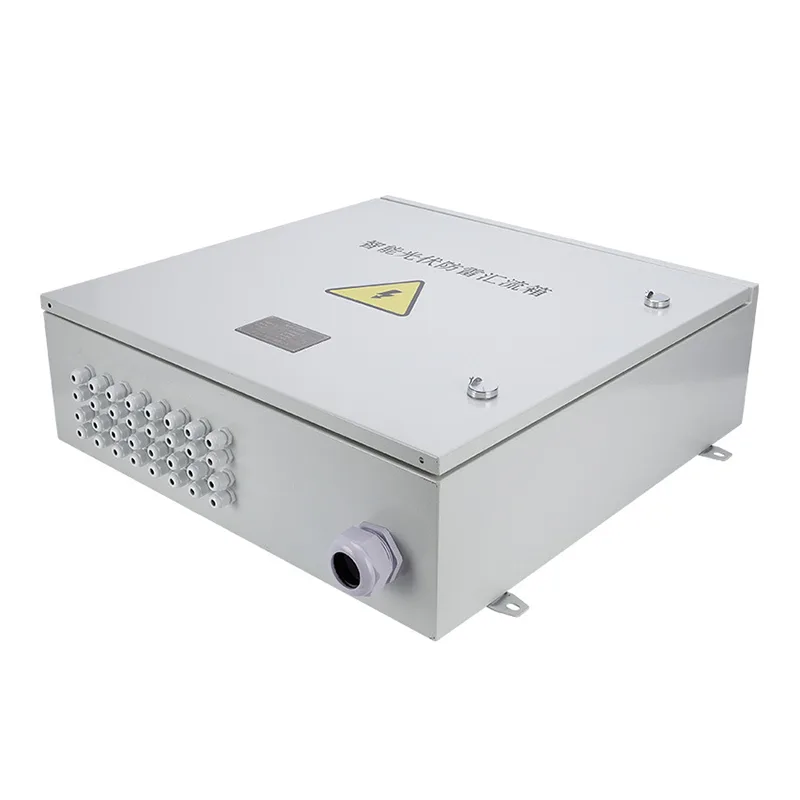

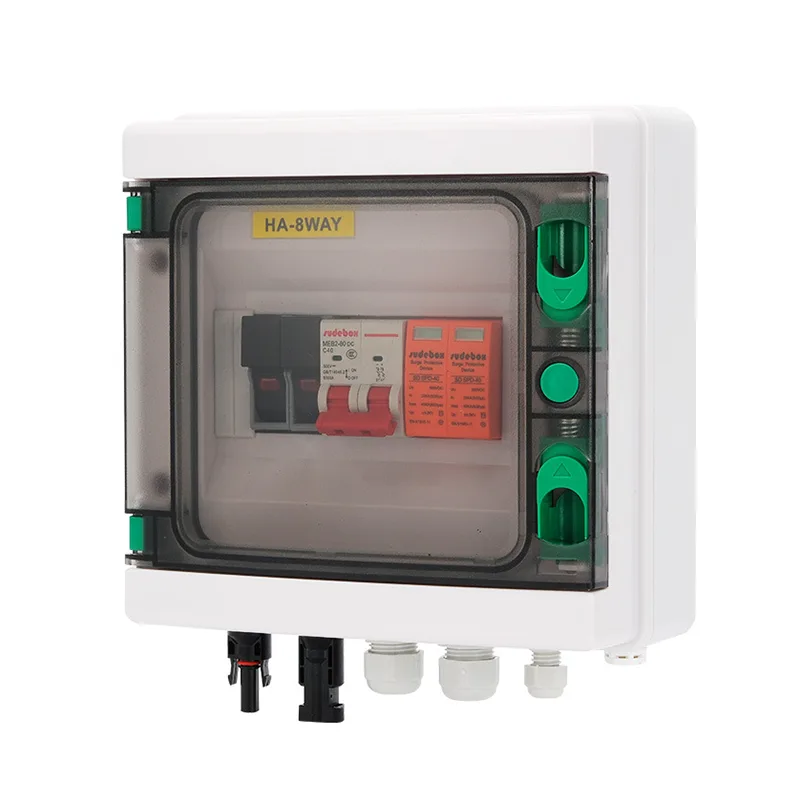

Fotovoltaikus kombinálódoboz

A Shangming egy kiváló minőségű fotovoltaikus kombinálódoboz gyártó Kínából. Saját gyárunk van több mint 5 gyártósorral, és a szabványos specifikációjú termékek könnyen megvásárolhatók gyors szállítással. A testreszabás is az erősségünk; Kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük a megoldásokat és kérjen ingyenes árajánlatot.

Miért van szükség fotovoltaikus kombinálódobozokra?

Egy közepes és nagy méretű fotovoltaikus erőműben jellemzően több száz vagy akár több ezer napelem található. Ha minden panelt közvetlenül az inverterhez kötnének, az sok problémát okozna. Először is, a vezetékek rendetlenek lennének, ami jelentősen megnövelné az építési nehézségeket, és a nagy mennyiségű egyenáramú kábel fogyasztása jelentősen megnövelné a költségeket.

Ezzel párhuzamosan a veszteségek növekednének, és kis áramok nagy távolságra történő továbbítása jelentős feszültségesést eredményezne. Később a karbantartás is kihívást jelent, mivel nehéz lesz gyorsan megtalálni a hibás karakterláncokat.

Itt jönnek be a kombináló dobozok, amelyek megoldják ezeket a problémákat. Közlekedési csomópontként működnek, egyesítve a kis folyamokat egységes kimenetté.

Modul összetétele

Alapfunkciók

Áramgyűjtemény: A fotovoltaikus kombinálódoboz központilag adja ki az egyenáramot több fotovoltaikus modulból, csökkentve az egyenáramú kábelek számát, valamint csökkentve a rendszer bonyolultságát és költségét.

Rendszervédelem: A kombinálódoboz túláram-, rövidzár-, fordított csatlakozás- és túlfeszültség-védelmet biztosít minden egyes karakterlánchoz és a teljes kimenethez, megakadályozva a hibaeszkalációt.

Biztonsági leválasztás: Az egyenáramú leválasztó kapcsoló gyors leválasztást tesz lehetővé karbantartás vagy hiba esetén, javítva az üzembiztonságot.

Működésfigyelés: Ha intelligens modellt választunk, lehetséges a húráram, a feszültség, a hőmérséklet és a villámvédelem állapotának valós idejű monitorozása, ami megkönnyíti a hibahely- és teljesítményelemzést.

Fő típusok

A fotovoltaikus (PV) kombinálódobozok különböző típusai eltérőek a telepítés helye, a feszültség szintje és a rendszeren belüli intelligencia szintje, a különböző alkalmazási forgatókönyveknek megfelelően.

1. DC kombináló doboz

Leggyakrabban a napelemes erőművekben, a PV modulok és a DC inverter közé szerelve.

Funkció: Egyesíti a több fotovoltaikus lánc egyenáramát, és egy központi inverterre adja ki.

Alapkonfiguráció: DC biztosítékokat, egyenáramú megszakítókat és SPD-ket tartalmaz.

Alkalmazható forgatókönyvek: Nagyméretű földi erőművek, központosított PV rendszerek.

2. AC kombináló doboz

Elsősorban string invertert alkalmazó rendszerekben használják. Az inverter váltakozó áramú kimeneti oldala és a fokozó transzformátor közé kell beszerelni.

Funkció: Egyesíti a több sztring inverter váltóáramú kimenetét.

Alapkonfiguráció: AC megszakítók, AC túlfeszültségvédők, leválasztó kapcsolók; néhány energiamérőt is tartalmazhat.

Alkalmazható forgatókönyvek: Kereskedelmi és ipari tetőtéri napelemes, földre szerelt erőművek elosztott inverterekkel.

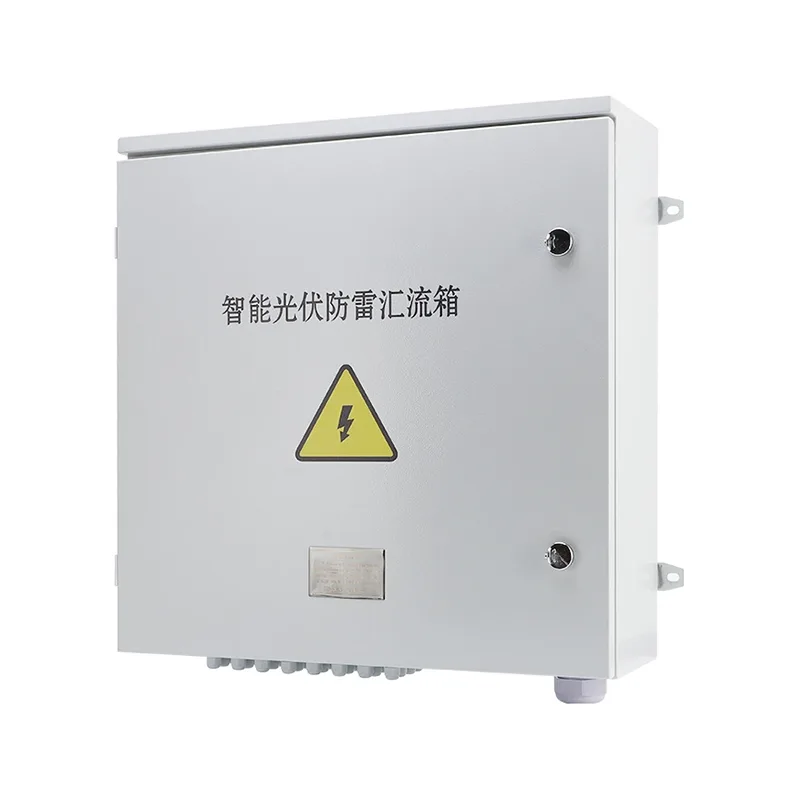

3. Intelligens kombinálódoboz

Ez a típusú doboz egy felügyeleti modult ad az alapkombináló dobozhoz, és jelenleg a közepes és nagy méretű erőművek fő választása.

Funkciók: Az áramkombináción túlmenően az egyes bejövő vonalak áramát, a teljes feszültséget, a belső hőmérsékletet és a túlfeszültség-védő állapotát valós időben figyelheti.

Technikai előnyök: Az adatok feltöltésével a karbantartó személyzet távolról meghatározhatja, hogy mely napelemek árnyékoltak vagy sérültek, lehetővé téve a pontos karbantartást.

Garancia és vevőszolgálat

A Shangming Factory minőségbiztosítást nyújt, konkrétan 1 év garanciát az egyedi termékekre és 2 év garanciát a standard termékekre. A garancia kiterjed a szekrény anyaghibáira, az alkatrészek hibás működésére (normál használat mellett) és a gyártási folyamattal kapcsolatos problémákra. A nem megfelelő telepítés, helytelen használat, természeti katasztrófák vagy jogosulatlan módosítások által okozott károkra nem vonatkozik a fedezet.

Értékesítés utáni problémákat a következő folyamat szerint kezeljük: Probléma bejelentése (fényképek/videók a meghibásodásról és rendelési számról) → Műszaki csapat 4 órán belül válaszol → Távdiagnózis (ingyenes útmutatás a paraméterek beállításához vagy kis alkatrészek cseréjéhez; ingyenes cserealkatrészek a garanciális időszakon belül) → Ha a probléma nem oldható meg, a mérnök a helyszínre visszaküldi vagy a termék javítását megoldja. a garanciális időszakon belül mi állunk); vészhelyzetben először cseretermékeket lehet biztosítani a vásárlók veszteségének minimalizálása érdekében.
