Miért fontos az egyajtós falra szerelhető elektromos tokozás a modern áramelosztásban?

A modern áramelosztó rendszereknek alkalmazkodniuk kell a változó elektromos terhelésekhez, az egyre elosztottabb vezérlőberendezésekhez, valamint a biztonságos üzemeltetés és karbantartás szigorúbb követelményeihez. A kereskedelmi épületek, az ipari létesítmények, az infrastrukturális projektek és az automatizált gyártósorok mind olyan elektromos berendezésektől függenek, amelyek jól szervezett elrendezésben telepíthetők, hozzáférhetők és karbantarthatók. Ahogy ezek a rendszerek fejlődnek, a házak tervezése továbbra is az elektromos infrastruktúra tervezésének fontos részét képezi.

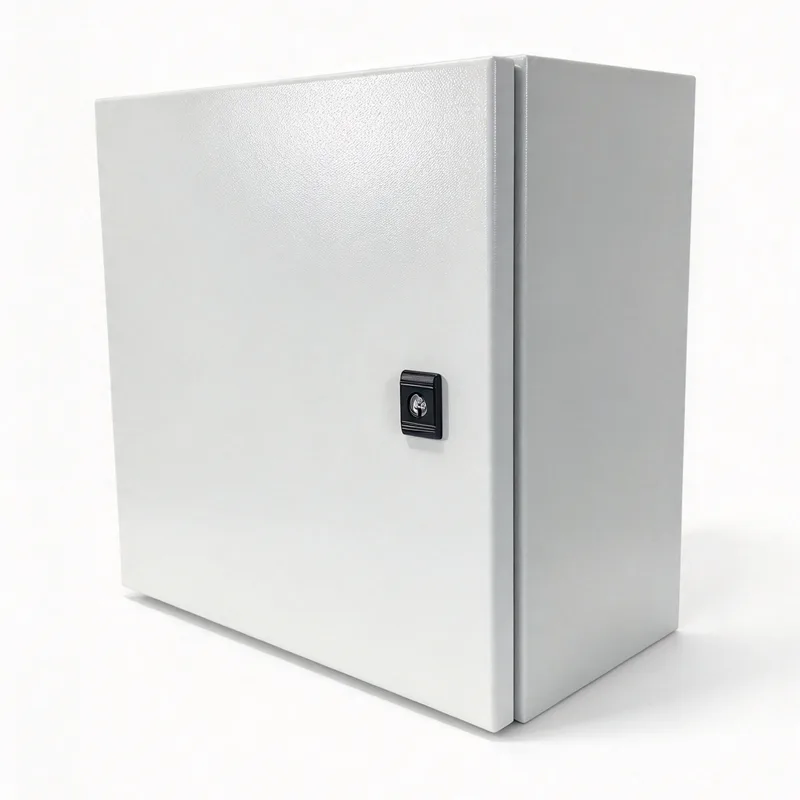

Bár az elektromos burkolatokat gyakran másodlagosnak tekintik a megszakítók, mágneskapcsolók, sorkapcsok és vezérlőberendezések mellett, szerkezetük közvetlenül befolyásolja a berendezések elrendezését, a vezetékekhez való hozzáférést, a környezetvédelmet és a karbantartási eljárásokat. AEgyajtós falra szerelhető elektromos házegy olyan burkolatformátum, amelyet ott használnak, ahol az elektromos alkatrészek külön házat igényelnek, anélkül, hogy egy nagyobb szekrény alapterület-igénye lenne.

Változó követelmények a modern áramelosztásban

Az áramelosztás már nem korlátozódik arra, hogy egy központi betáplálási pontról áramot szállítsanak a downstream áramkörökre. Sok telepítés ma már helyi elosztótáblákat, motorvezérlőket, felügyeleti eszközöket, kommunikációs interfészeket és automatizálási berendezéseket tartalmaz. Ezek az összetevők olyan funkciókat támogatnak, mint a terheléskezelés, a berendezések felügyelete, a világításvezérlés és a gyártósor működése.

Ez a fejlesztés gyakorlati kihívások elé állítja az elektromos rendszerek tervezőit. A berendezésnek el kell férnie a rendelkezésre álló telepítési területeken, miközben elegendő helyet kell hagynia a kábelvezetéshez, a hőelvezetéshez, az ellenőrzéshez és a szervizeléshez. A több elektromos vezérlőponttal rendelkező létesítményekben az egyes házak elhelyezése befolyásolhatja a kábelek hosszát, a telepítés bonyolultságát és a hozzáférést a karbantartás során.

A ház kiválasztása ezért a szélesebb elosztási tervezés részét képezi. A falra szerelhető formátumok alkalmasak kiválasztott helyi vezérlési és elosztási elrendezésekre, ahol rendelkezésre áll a fali hely, és a berendezés nem igényel nagy, padlón álló szekrényt. Alkalmasságuk függ az elektromos összeszereléstől, az alkatrészek méretétől, a telepítési környezettől és az érvényes biztonsági követelményektől.

Falra szerelhető tervezés és helykihasználás

Az alapterület értékes erőforrás a gyárakban, kereskedelmi épületekben, háztartási helyiségekben és berendezésekben. A nagy elosztó szekrények továbbra is szükségesek számos alkalmazáshoz, különösen ott, ahol a nagy áramköri sűrűség vagy a jelentős elektromos berendezések nagyobb belső térfogatot igényelnek. A kisebb vezérlőegységeket azonban az általuk kiszolgált berendezéshez közelebb is fel lehet szerelni.

A falra szerelhető szekrény távol tarthatja a kiválasztott elektromos alkatrészeket a padlótól, és meghatározott beépítési pontot hozhat létre. Gyártó létesítményben ez az elrendezés alkalmas lehet helyi gépvezérlésre vagy segédelosztó berendezésre. Kereskedelmi épületekben bizonyos világításvezérlők, szervizáramkörök vagy épületautomatizálási alkatrészek is helyet kaphatnak.

A helytakarékosság önmagában nem határozza meg a legjobb szerelési elrendezést. A fal szilárdsága, a szerelési vasalat, a berendezés súlya, a kábelbevezetések helye, az ajtónyitási távolság és a szakképzett személyzet hozzáférése egyaránt befolyásolja a telepítés tervezését. A burkolatot úgy kell elhelyezni, hogy ne akadályozza a sétányokat, a vészhelyzeti utakat vagy más épületgépészeti szolgáltatásokat.

A burkolat szerkezete támogatja az elektromos szervezést

Egy jól megtervezett elektromos szerelés több mint elegendő helyet igényel az alkatrészek beszereléséhez. A megszakítók, sorkapcsok, relék, tápegységek és vezérlőeszközök szervezett belső elrendezést igényelnek, amely támogatja a biztonságos vezetékezést és a hatékony ellenőrzést. Az alkatrészek rossz elhelyezése megnehezítheti a kapcsolatok nyomon követését, és megnövelheti a hibaelhárításhoz szükséges időt.

Az egyajtós konfiguráció egy elsődleges hozzáférési nyílást biztosít a szekrény belsejébe. Ez az elrendezés leegyszerűsítheti a belső alkatrészekhez való hozzáférést kompakt telepítéseknél, különösen ott, ahol a berendezés elrendezése viszonylag egyszerű. A csuklópánt helyzete, az ajtó lengése, a reteszelések, a szerelőlap méretei és a felhasználható belső mélység egyaránt befolyásolja a rendelkezésre álló hely hatékony kihasználását.

AEgyajtós falra szerelhető elektromos háza kiválasztott elektromos szerelvények fizikai házaként szolgálhat, de belső kapacitásának meg kell felelnie a telepítendő berendezésnek. A tervezőknek figyelembe kell venniük a kábelek hajlítási sugarát, a vezetékcsatornákat, a csatlakozók hozzáférését, a vezetékek elkülönítését, a földelési csatlakozásokat és a jövőbeli karbantartáshoz szükséges helyet. A kompakt külső nem eredményezhet túlzsúfolt belső teret.

Az elektromos biztonság a teljes telepítéstől függ

Az elektromos biztonságot az alkatrészek, a védőberendezések, a burkolat felépítése, a beépítési módok és az üzemeltetési eljárások összehangolása határozza meg. A ház segít elkülöníteni az elektromos berendezéseket a környező környezettől, és megfelelő tervezés és telepítés esetén csökkentheti a véletlen érintkezésnek való kitettséget. A ház azonban önmagában nem nyújt teljes védelmet minden elektromos vagy környezeti veszély ellen.

A por és víz behatolása elleni védelem különösen fontos, ha az elektromos berendezések műhelyekben, üzemi helyiségekben, szervizfolyosókon vagy kültéri helyeken működnek. A szükséges behatolás elleni védelem a beépítési feltételektől és a kitettség mértékétől függ. Az ajtótömítések, a kábeltömszelencék, a bemeneti nyílások, a rögzítőelemek és az összeszerelési munkák befolyásolhatják a befejezett telepítés által elért védelmet.

A földelési és kötési elrendezéseknek is meg kell felelniük a burkolat felépítésének és az alkalmazandó elektromos követelményeknek. A fém burkolatok védőkötést igényelhetnek az elektromos folytonosság fenntartása érdekében, míg más építőanyagoknál eltérő tervezési szempontok érvényesülnek. A túláramvédelem, a vezetékek méretezése, a szigetelés, a működési távolságok és a biztonságos leválasztás továbbra is a teljes rendszer alapvető részei.

Hőkezelés kompakt elosztóegységekben

Az elektromos rendszerek egyre kompaktabbá válásával a hőgazdálkodás egyre fontosabb tervezési szemponttá válik. Az áramkörvédő eszközök, kapcsolóelemek, transzformátorok, tápegységek és egyéb berendezések működés közben hőt termelhetnek. Ha több eszköz is működik egy korlátozott burkolattérfogaton belül, a felgyülemlett hő megemelheti a belső hőmérsékletet.

A túlzott hőmérséklet befolyásolhatja az alkatrészek teljesítményét, élettartamát és az érzékeny elektronikus berendezések stabilitását. A hőtervezés során ezért figyelembe kell venni a várható elektromos terhelést, az alkatrészek veszteségeit, a környezeti hőmérsékletet, a burkolat méreteit, a szerelési helyzetet és a rendelkezésre álló hőelvezetési útvonalakat.

A szellőzőnyílások segíthetnek a hőkezelésben megfelelő környezetben, de befolyásolhatják a por és nedvesség elleni védelmet is. Ahol fenn kell tartani a környezetvédelmet, alternatív hőkezelési megközelítésekre lehet szükség. A megfelelő kialakítás inkább a beépített alkatrészektől és működési feltételektől függ, nem pedig a burkolat formátumától.

Karbantartási hozzáférés és hosszú távú működési hatékonyság

A karbantartási követelmények gyakran ugyanúgy befolyásolják a ház kiválasztását, mint a kezdeti telepítési költség vagy a lábnyom. Az elektromos technikusoknak szükségtelen akadályok nélkül azonosítaniuk kell az áramköröket, ellenőrizniük kell a csatlakozásokat, ki kell cserélniük az alkatrészeket, és ki kell vizsgálniuk a hibákat. A hozzáférhető házelrendezés támogatja ezeket a feladatokat, és csökkenti az egyes eszközök felkutatására fordított időt.

Az áttekinthető címkék, a frissített áramköri ütemtervek, a kapcsolási rajzok és a konzisztens terminálazonosítás fontosak minden méretű telepítésnél. Ezek a gyakorlatok különösen értékessé válnak azokban a létesítményekben, ahol az elektromos rendszereket különböző csapatok karbantartják vagy több éven keresztül módosítják. A szervezett belső vezetékezés abban is segít a technikusoknak, hogy megértsék a bejövő kellékek, védőeszközök, vezérlőáramkörök és a csatlakoztatott berendezések közötti kapcsolatot.

AEgyajtós falra szerelhető elektromos háztámogatja a rutinszerű hozzáférést, ahol helyzete és belső elrendezése lehetővé teszi az ajtó teljes nyitását és a beszerelt berendezések biztonságos elérését. A karbantartási tervezésnek tartalmaznia kell elegendő munkatávolságot, megfelelő szigetelési eljárásokat és olyan elrendezést, amely lehetővé teszi az ellenőrzést a független vezetékek megzavarása nélkül.

Szabványok és ellenőrzés a kisfeszültségű elosztásban

A kisfeszültségű elosztóegységekre műszaki és biztonsági követelmények vonatkoznak, amelyek a rendeltetésüktől, konfigurációjuktól és beépítési helyüktől függően változnak. Az IEC 61439 sorozat a kisfeszültségű kapcsoló- és vezérlőberendezés-szerelvényekkel foglalkozik, beleértve a felépítésre, műszaki jellemzőkre és ellenőrzésre vonatkozó követelményeket. Az IEC 61439-1 általános szabályokat ír elő, míg más alkatrészek meghatározott összeállítástípusokra és alkalmazásokra vonatkoznak.

Egy üres ház és egy kész elektromos egység nem egyenértékű a megfelelőség szempontjából. A megfelelőség a vonatkozó termékkategóriától, a beépített alkatrészektől, a szerelési tervtől és az alkalmazandó ellenőrzési eljárásoktól függ. Nem szabad azt feltételezni, hogy egy ház megfelel a teljes elosztórendszernek pusztán azért, mert elektromos berendezéseket tartalmaz.

A tervezési dokumentáció, az alkatrészek besorolása, a hőmérséklet-emelkedési szempontok, a védőintézkedések és a telepítési utasítások mind hozzájárulnak a megfelelően megtervezett összeállításhoz. A helyi elektromos előírások és a projektspecifikációk további követelményeket írhatnak elő, különösen az ipari létesítményekben, középületekben és speciális infrastruktúrákban.

A falra szerelhető szekrények folyamatos szerepe

A modern áramelosztás a központi ellátó berendezéseket az általuk kiszolgált terhelések és rendszerek közelében elhelyezett kisebb szerelvényekkel kombinálja. Ez az elrendezés javíthatja a helyi vezérlések és támogató áramkörök megszervezését, feltéve, hogy minden telepítést az elektromos követelmények és a működési környezet figyelembevételével terveznek.

AEgyajtós falra szerelhető elektromos háztovábbra is releváns, ha egy kompakt, hozzáférhető ház megfelelő a tervezett berendezéshez. Szerepe inkább gyakorlati, mint technológiai: fizikai struktúrát ad a kiválasztott elektromos alkatrészek rendszerezéséhez és védelméhez egy nagyobb elosztási architektúrán belül.

Ahogy az elektromos infrastruktúra folyamatosan fejlődik, a szekrények kiválasztása továbbra is számos alapvető mérnöki prioritáshoz kapcsolódik: hatékony helykihasználás, biztonságos hozzáférés, megfelelő környezetvédelem, hőteljesítmény, áttekinthető vezetékezés és karbantarthatóság. Ezek a tényezők segítenek meghatározni, hogy egy burkolatformátum illeszkedik-e egy adott telepítéshez, és mennyire hatékonyan üzemeltethető a kész elektromos rendszer élettartama során.
