Hogyan támogatja az egyajtós falra szerelhető elektromos ház az intelligens épületnövekedést?

Az intelligens épületek megváltoztatják az elektromos elosztási, világítási, fűtési, szellőztetési, beléptető- és energiafelügyeleti rendszerek megszervezését. Ahogy ezek a funkciók egyre inkább összekapcsolódnak, az őket támogató fizikai infrastruktúrának több vezérlőeszközt, kommunikációs interfészt és elektromos áramkört kell befogadnia az egyre szűkebb épülettereken belül. Az elektromos burkolatok ezért továbbra is az intelligens épülettervezés fontos részét képezik, meghatározott helyet biztosítanak az elektromos alkatrészek számára, miközben támogatják a berendezések védelmét, a karbantartáshoz való hozzáférést és a rendszerszervezést.

Az intelligens épületfejlesztés átalakítja az elektromos infrastruktúrát

A modern épületautomatizálás a hagyományosan külön-külön tervezett és üzemeltetett rendszerek közötti koordináción múlik. A világításvezérlők, a HVAC-berendezések, a beléptetőeszközök, a tűzbiztonsági interfészek és az energiagazdálkodási rendszerek információt cserélhetnek az épületfelügyeleti platformokon keresztül. Ez az integráció növeli a világosan felépített elektromos berendezések jelentőségét, különösen kereskedelmi épületekben, irodákban, lakóépületekben, kórházakban és ipari létesítményekben.

Az átállás nem csupán további digitális eszközök hozzáadását jelenti. Ezenkívül gondos mérlegelést igényel az áramelosztás, a vezérlőkábelezés, a berendezések szétválasztása, a hőelvezetés és az ellenőrzéshez való hozzáférés. Az elektromos alkatrészeket úgy kell elhelyezni, hogy a telepítőcsapatok azonosítani tudják az áramköröket, nyomon tudják követni a kapcsolatokat, és karbantartást végezni anélkül, hogy szükségtelenül megzavarnák a szomszédos rendszereket.

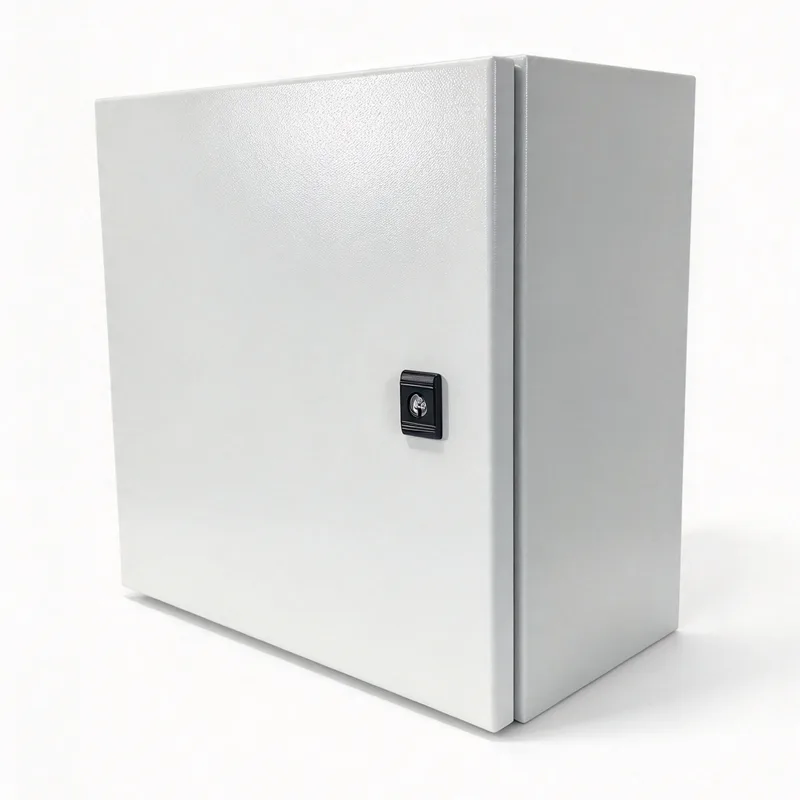

Ennek keretében aEgyajtós falra szerelhető elektromos házegy praktikus burkolati formát képvisel olyan telepítéseknél, ahol az elektromos vagy vezérlőberendezéseknek külön, hozzáférhető házra van szükségük anélkül, hogy értékes alapterületet foglalnának el. Alkalmassága függ a berendezés méreteitől, a telepítési környezettől, a védelmi követelményektől és a tervezett rendszerbővítéstől.

A falra szerelhető telepítés kezeli a helyszűkösséget

A helykihasználás visszatérő szempont az intelligens építési projektekben. Előfordulhat, hogy az általa vezérelt rendszerek közelében lévő kiszolgálófolyosókon, berendezési helyiségekben, közműterületeken, üzemi helyiségekben és kijelölt falterekben elektromos berendezéseket kell telepíteni. A padlón álló szekrények megfelelőek lehetnek nagyobb telepítésekhez, de a kisebb elosztó- és vezérlőberendezések számára előnyös lehet a falra szerelhető felépítés.

Ha egy burkolatot egy megfelelő falra szerelnek, megtakarítható az alapterület, és egységes elhelyezést biztosíthat az elektromos berendezések számára. Több szabályozási zónával rendelkező épületekben az elosztott elrendezés bizonyos vezetékezési útvonalakat is lerövidíthet, és kényelmesebbé teheti a helyi ellenőrzést. Ezek az előnyök nem automatikusak: minden telepítésnél értékelni kell a kábelvezetést, a hozzáférési távolságokat, a szerkezeti alátámasztást és a belső alkatrészek elérésének szükségességét.

Az egyajtós konfiguráció egyszerű hozzáférési pontot biztosít a mellékelt berendezésekhez. A nyitás iránya, a rendelkezésre álló munkahézag, a csuklópántok elrendezése és az ajtórögzítési mechanizmus befolyásolhatja, hogy a technikusok milyen könnyen vizsgálják meg a kapcsokat, cserélik ki az alkatrészeket vagy ellenőrizhetik az áramkör azonosítását. Ezek a praktikus részletek különösen akkor válnak fontossá, ha a szekrényeket szűk szolgáltatási területekre vagy más épületrendszerek mellé telepítik.

A berendezések védelme továbbra is központi szerepet játszik a kapcsolódó épületekben

A csatlakozás nem csökkenti a fizikai védelem szükségességét. A vezérlőket, a reléket, az áramkörvédő eszközöket, a sorkapcsokat, a tápegységeket és a kommunikációs alkatrészeket befolyásolhatja a por, nedvesség, véletlen érintkezés, rezgés vagy hőmérsékletváltozás. A burkolat segít meghatározni a fizikai határokat ezen alkatrészek körül, de a védelem szintje a felépítésétől és az ellenőrzött környezetvédelmi besorolástól függ.

A burkolat anyaga, az ajtótömítés, a kábelbevezetés elrendezése, a szerelési mód és a szellőzés kialakítása mind befolyásolja az adott helyen való alkalmasságot. A tiszta beltéri elektromos helyiségben történő telepítés más feltételeket biztosít, mint a nedves közműves helyiségekben, poros üzemi helyiségekben vagy szabadon lévő kültéri helyiségekben. A megadott behatolásvédelmi besorolásnak ezért meg kell felelnie a tényleges helyszíni feltételeknek, nem pedig a burkolat megjelenéséből feltételezni.

A hőkezelés egy másik fontos szempont. Az intelligens épületvezérlés korlátozott mennyiségben több tápegységet, kapcsolóeszközt, kommunikációs modult és egyéb hőtermelő komponenst kombinálhat. Ha a hő nem tud megfelelően eloszlatni, a belső hőmérséklet emelkedhet, és befolyásolhatja az alkatrészek teljesítményét vagy élettartamát. A tervezés során együtt kell értékelni a berendezés terhelését, a burkolat méreteit, a környezeti hőmérsékletet, a távolságot és a szellőzést.

Az integráció többet igényel, mint fizikai lakhatás

Az intelligens épületburkolatnak meg kell felelnie a benne elhelyezett eszközök fizikai és elektromos követelményeinek. A hálózatba kapcsolt vezérlőkhöz kommunikációs kábelekre lehet szükség, míg a kapcsolóberendezésekhez és a tápegységekhez megfelelő méretű vezetékekre és megfelelő csatlakozóelrendezésekre van szükség. A tervezőknek figyelembe kell venniük a kábelek hajlítási sugarát, a vezetékcsatornákat, a vezetékek elkülönítését, a földelést, az azonosító címkéket és a csatlakozási pontokhoz való biztonságos hozzáférést.

AEgyajtós falra szerelhető elektromos házmeghatározott struktúrát biztosít ezeknek az elemeknek a rendszerezéséhez, de a burkolat önmagában nem teszi intelligenssé vagy megfelelővé a telepítést. Az automatizálási képesség a kiválasztott vezérlőeszközökből, kommunikációs architektúrából, szoftverből, érzékelőkből és a szélesebb épületfelügyeleti rendszerrel való integrációból származik. A ház támogatja ezt az elrendezést azáltal, hogy védi és rendszerezi fizikai elemeit.

Ugyanilyen fontos a jövőbeli változások tervezése. Az épületrendszerek később további foglaltsági érzékelőket, energiamérőket, világítási áramköröket vagy kommunikációs interfészeket is tartalmazhatnak. A megfelelő belső tér elhagyása és az áttekinthető vezetékezés megkönnyítheti a módosításokat. A tágulásnak azonban a burkolat fizikai kapacitásán, elektromos névleges értékén, termikus határértékein és a vonatkozó biztonsági követelményeken belül kell maradnia.

Szabványok és ellenőrzési útmutató A ház kiválasztása

Az elektromos biztonság és az összeszerelés ellenőrzését a telepítés kényelme mellett figyelembe kell venni. Az IEC 61439 sorozat a kisfeszültségű kapcsoló- és vezérlőberendezés-szerelvényekkel foglalkozik, beleértve a felépítést, a műszaki jellemzőket és az ellenőrzési követelményeket. Az IEC 61439-3:2024 kifejezetten azokra az elosztótáblákra vonatkozik, amelyeket hétköznapi személyek általi üzemeltetésre szántak a meghatározott hatályon belül. Az, hogy egy adott telepítés megfelel-e ezeknek a követelményeknek, a berendezés konfigurációjától és a tervezett alkalmazástól függ.

Egy házat nem szabad egy összeszerelési szabványnak megfelelőnek minősíteni pusztán azért, mert elektromos alkatrészek elhelyezésére használják. Értékelni kell a teljes szerelvényt, annak rendeltetését és a vonatkozó hitelesítési követelményeket. A tervezőknek figyelembe kell venniük a vonatkozó helyi elektromos előírásokat, a földelést, a túláramvédelmet, a működési távolságokat és a telepítési utasításokat is.

Az intelligens épületek esetében a dokumentáció különösen hasznos, mivel több rendszert is telepíthetnek, módosíthatnak és karbantarthatnak különböző műszaki csapatok. Az egyértelmű áramköri ütemezések, alkatrészcímkék, kapcsolási rajzok és karbantartási feljegyzések csökkenthetik a hibaelhárítás során felmerülő kétértelműségeket. A következetes dokumentáció segít megkülönböztetni az elektromos áramköröket az alacsony feszültségű vezérlő- és kommunikációs csatlakozásoktól.

A karbantartás és az életciklus-tervezés befolyásolja a tervezést

Az épületautomatizálási berendezések várhatóan a létesítmény teljes élettartama alatt hozzáférhetőek maradnak. Az érzékelők hozzáadásával, a vezérlők cseréjével, a kommunikációs modulok frissítésével és az elektromos csatlakozások ellenőrzésével a rendszer fejlődésével párhuzamosan lehet. Az egyértelmű azonosítást és a biztonságos hozzáférést támogató burkolat-elrendezés leegyszerűsítheti ezeket a feladatokat, bár a karbantartás eredménye a telepítés minőségétől és a dokumentációtól is függ.

A burkolat elhelyezkedésének tükröznie kell mind a működési hozzáférést, mind a környezeti expozíciót. A technikusoknak elegendő szabad térre van szükségük az ajtó kinyitásához és az engedélyezett munkák elvégzéséhez, miközben a telepítés során kerülni kell a vészhelyzeti útvonalak, a berendezések mozgásának vagy egyéb épületgépészeti szolgáltatások akadályozását. A kábelbevezetéseket úgy kell kialakítani, hogy korlátozzák a szükségtelen feszültséget és megőrizzék a kívánt környezetvédelem szintjét.

Az életciklus-tervezés magában foglalja a telepítési környezetnek megfelelő anyagok és felületek kiválasztását is. A korróziónak való kitettség, a tisztítási eljárások, a páratartalom és az esetleges mechanikai hatások befolyásolhatják a hosszú távú alkalmasságot. Változó kihasználtsági vagy ellenőrzési követelményekkel rendelkező épületek esetében a belső elrendezés ellenőrzésének és módosításának lehetősége ugyanolyan fontos lehet, mint a kezdeti telepítési terület.

A kompakt szekrényeknek meghatározott szerepük van az intelligens épületnövekedésben

Az épületautomatizálás térhódítása növeli az összehangolt elektromos infrastruktúra jelentőségét, a központi elosztó berendezésektől az egyes zónákat kiszolgáló kisebb vezérlőpontokig. A falra szerelhető házak támogathatják ezt az architektúrát, ahol a helyi berendezéseknek szervezett házra és kényelmes hozzáférésre van szükségük, feltéve, hogy a telepítési feltételek és az alkatrészek követelményei megfelelőek.

AEgyajtós falra szerelhető elektromos háza legjobban egy tágabb elektromos tervezés egyik elemeként értelmezhető, nem pedig önálló intelligens építési technológiaként. Gyakorlati értéke a megfelelő méretezéstől, védelmi besorolástól, termikus szempontoktól, a vezetékezéstől és a beépített berendezéssel való kompatibilitástól függ. Mivel az összekapcsolt épületek továbbra is integrálják a tápellátási, vezérlési és felügyeleti funkciókat, ezek az alapvető burkolati követelmények továbbra is szorosan kapcsolódnak a rendszer biztonságához, karbantarthatóságához és hosszú távú működési rugalmasságához.
